P4SMA36A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 30.8V 单向 400W 8.2A 49.9V 34.2V SMA(DO-214AC) 贴片安装
供应商型号: P4SMA36A 涂标
供应商: 国内现货
标准整包数: 1

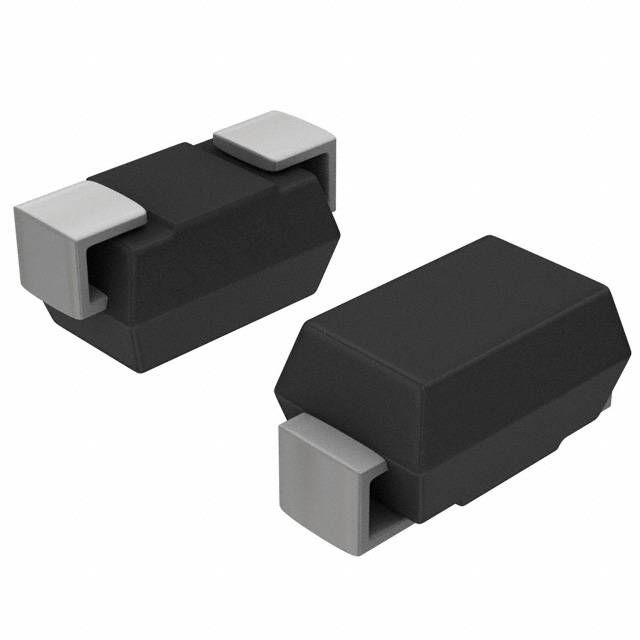

LITTELFUSE TVS二极管/ESD抑制器 P4SMA36A

P4SMA36A概述

    # P4SMA系列瞬态电压抑制二极管技术手册

    产品简介


    P4SMA系列瞬态电压抑制二极管是专为保护电信、计算机、工业及消费电子产品中的敏感电路而设计的产品。这些二极管具有出色的浪涌吸收能力和低泄漏电流特性,能够在面对电压尖峰和雷击等瞬态事件时提供可靠保护。

    技术参数


    主要技术规格
    - 峰值脉冲功率: 400W(在10/1000µs波形下),最大重复率:0.01%
    - 瞬态热阻抗: 最大瞬态热阻抗为30°C/W(结至引脚)和120°C/W(结至环境)
    - 峰值正向浪涌电流: 8.3ms单半正弦波下可达60A
    - 最大瞬间正向电压: 在25A下为3.5V(单向)
    - 工作温度范围: -65°C到150°C
    - 存储温度范围: -65°C到175°C
    电气特性
    - 额定反向电压(VR): 6V8A到680V不等
    - 额定击穿电压(VBR): 5.80V到71.30V
    - 最大箝位电压(VC): 7.14V到105.00V
    - 最大峰值脉冲电流(Ipp): 1000A到760A
    - 最大反向漏电流(IR): 5.8μA到0.104μA
    - 温度系数(αT): 0.041%/°C到0.112%/°C

    产品特点和优势


    - 峰值脉冲功率能力: 可达400W,具备卓越的箝位能力。
    - 快速响应时间: 响应时间小于1.0ps。
    - 低泄漏电流: 泄漏电流通常小于1μA。
    - 低外形封装: 尺寸紧凑,节省PCB空间。
    - 环境适应性强: 工作温度范围广,支持260°C/40秒的高温回流焊接。
    - 内置应力释放: 具备优秀的防静电和电磁干扰防护性能。

    应用案例和使用建议


    应用场景
    - I/O接口保护: 防护串行、并行、USB等接口免受电压瞬变损害。
    - 电源线保护: 用于保护电源线和供电总线免受瞬态电压冲击。
    - 设备整体保护: 适用于各种类型的设备,尤其是对电磁干扰和静电放电要求高的设备。
    使用建议
    - 布局规划: 确保TVS二极管尽可能靠近被保护的电路。
    - 散热设计: 考虑TVS二极管的瞬态热阻抗,确保良好的散热设计。
    - 测试验证: 对最终应用进行测试验证,确保TVS二极管的有效性和可靠性。

    兼容性和支持


    兼容性
    - 无铅封装: 符合RoHS标准。
    - 多种认证: 拥有UL、IEC等多项国际认证。
    - 多种型号: 多种电压等级可选,适用于不同的应用需求。
    支持和服务
    - 制造商支持: 提供详尽的技术资料和客户支持服务。
    - 样品供应: 提供免费样品以供测试验证。

    常见问题与解决方案


    常见问题
    - 如何选择合适的型号?
    - 解答: 根据所需的电压等级和电流承受能力选择合适的型号。如P4SMA6.8A适用于较低电压和电流的应用。
    - 如何正确安装?
    - 解答: 确保正负极正确连接,TVS二极管应尽量靠近需要保护的电路。

    总结和推荐


    综合评估
    - 优点: 出色的瞬态保护能力、宽泛的工作温度范围、高可靠性。
    - 缺点: 高温环境下可能需要额外的散热设计。
    推荐使用
    - 推荐使用: P4SMA系列瞬态电压抑制二极管适用于需要高度可靠和稳定电压保护的应用,如电信、计算机和工业设备等。建议用户根据具体应用需求选择合适的型号,并注意正确的安装和使用方法。

P4SMA36A参数

参数
击穿电压 34.2V
峰值脉冲电流 8.2A
峰值脉冲功率 400W
极性 单向
工作电压 30.8V
箝位电压 49.9V
4.6mm(Max)
DO-214AC,SMA
2.09mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMA36A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4SMA36A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4SMA36A P4SMA36A数据手册

P4SMA36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
