V275LS10CP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 430V 3.5KA 1 387V 473V 275V 70J 200pF@1MHz 通孔安装
供应商型号: ZT-V275LS10CP
供应商: 海外现货
标准整包数: 1

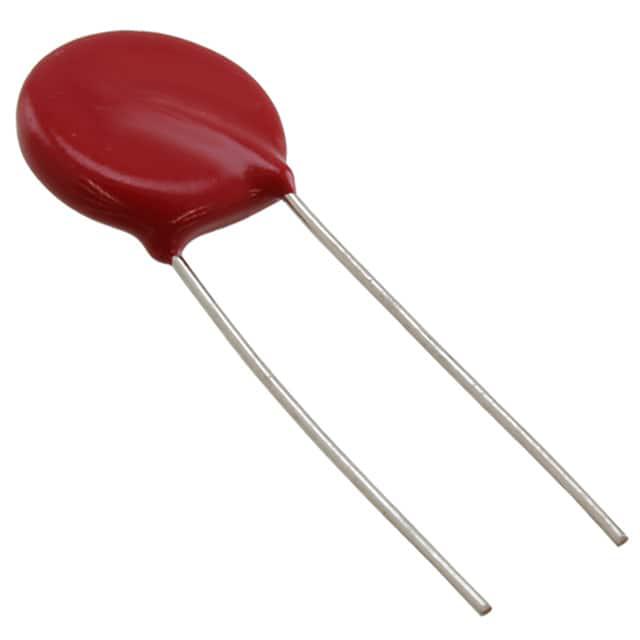

LITTELFUSE 压敏电阻 V275LS10CP

V275LS10CP概述


    产品简介


    产品类型与主要功能
    C-III系列径向引脚压敏电阻(MOV)是一款专为高浪涌能量吸收设计的金属氧化物压敏电阻。这些压敏电阻特别适合用于需要高效吸收瞬态能量和峰值电流的应用场合,尤其是在紧凑型封装中。
    应用领域
    这种压敏电阻主要应用于交流线路浪涌保护装置(SPD)和其他类似要求高瞬态能量和峰值电流能力的场合。它在电力系统、通信设备、工业控制等领域有着广泛的应用。

    技术参数


    基本技术规格
    - 连续额定电压(VM(AC) RMS):130V至1000V
    - 最大峰值脉冲电流(ITM):3500A至10,000A(8/20μs波形)
    - 单脉冲吸收能量范围(WTM):2ms矩形波40J至530J
    - 工作温度范围(TA):-55°C至+85°C
    - 存储温度范围(TSTG):-55°C至+125°C
    其他技术细节
    - 铅/卤素/ROHS合规
    - 无须降额运行至85°C环境温度
    - 可选配酚醛涂层,适用于高温操作条件
    - 额定峰值电流可达10000A(8/20μs)

    产品特点和优势


    独特功能和优势
    - 高能量吸收能力:单脉冲吸收能量高达530J(2ms)
    - 长寿命脉冲:能够承受高重复脉冲
    - 高峰值脉冲电流:最高可达10,000A(8/20μs)
    - 宽工作电压范围:额定AC电压范围从130V到1000V
    - 多种封装选项:提供10mm、14mm和20mm三种尺寸,可选择带引线或剪切处理的型号
    - 酚醛涂层选项:提供更高温度范围的操作能力
    市场竞争力
    C-III系列压敏电阻在高瞬态能量吸收和峰值电流处理方面具有显著的优势,使其成为同类产品中的佼佼者,特别适合那些对可靠性要求高的应用场景。

    应用案例和使用建议


    应用场景
    C-III系列压敏电阻被广泛应用于各种需要瞬态保护的场合,如交流电源线路保护、通信系统、数据中心以及各类工业控制系统。其典型应用包括浪涌保护装置(SPD)、电力传输系统的瞬态过电压保护等。
    使用建议
    - 在设计电路时,确保选择合适的型号以匹配预期的工作电压和瞬态能量吸收需求。
    - 遵循制造商的推荐焊接工艺曲线进行组装,以避免因过热导致的产品损坏。
    - 在高湿度环境下长期使用时,建议定期检查产品,以确保其可靠运行。

    兼容性和支持


    兼容性
    C-III系列压敏电阻具有广泛的兼容性,可以与多种标准电子元件和设备配合使用。其适用标准包括UL1449、CECC、IEC 61051-1、IEC 61051-2以及IEC 60950-1(仅14mm和20mm型号)。
    支持与维护
    厂商提供了详尽的技术文档和支持服务,包括设备评级和规范图表、测试波形图以及详细的安装指南。用户可以访问官方网站获取更多信息和技术支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 在高温环境下使用时出现电压漂移。
    - 解决办法: 选择酚醛涂层版本的产品,其可在更高的温度范围内稳定工作。

    2. 问题: 脉冲电流过大导致器件损坏。
    - 解决办法: 确保正确计算并限制最大允许的脉冲电流,避免超出产品规格。

    3. 问题: 焊接过程中产品损坏。
    - 解决办法: 严格按照制造商提供的焊接曲线进行操作,防止过热。

    总结和推荐


    综合评估
    C-III系列径向引脚压敏电阻凭借其卓越的能量吸收能力和优异的温度稳定性,在高瞬态能量吸收应用中表现出色。其出色的可靠性和广泛的标准认证,使得这款产品在市场上具备强大的竞争力。
    推荐使用
    总体来看,C-III系列压敏电阻是一款高度可靠的电子元件,非常适合那些需要高性能瞬态保护的应用。无论是电力系统还是通信设备,这一系列产品都能够提供出色的保护性能。因此,强烈推荐给需要在复杂电磁环境中保护设备和系统的工程师和技术人员。

V275LS10CP参数

参数
压敏电压 430V
电路数 1
不同频率时的电容 200pF@1MHz
最大直流电压 -
最大交流电压 275V
浪涌电流 3.5KA
最小压敏电压 387V
最大压敏电压 473V
能量 70J
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V275LS10CP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V275LS10CP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V275LS10CP V275LS10CP数据手册

V275LS10CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
