023001.5HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 15A²S 慢速熔断 Cartridge,Glass 1.5A 插件,D4.5XL14.5MM 标准安装,盒式安装,通孔安装 14.5mm(长度)
供应商型号: M-023001.5HXP
供应商: Future
标准整包数: 1

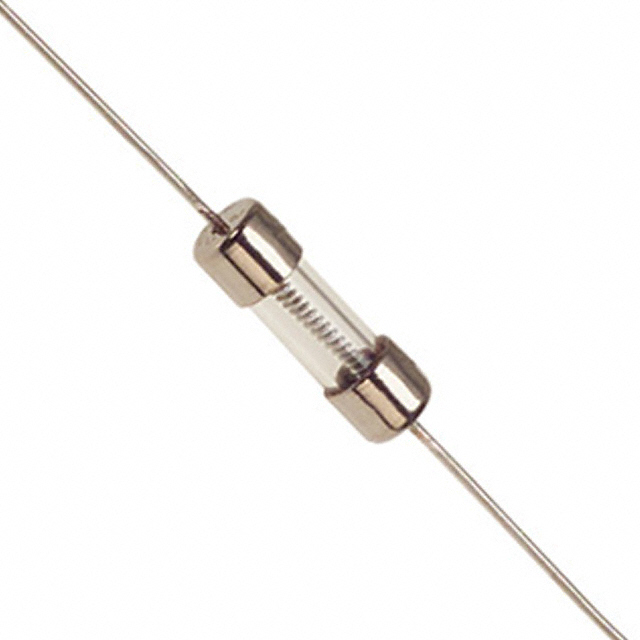

LITTELFUSE 熔断保险丝 023001.5HXP

023001.5HXP概述

    229/230 系列 Slo-Blo® 熔断器技术手册

    产品简介


    Littelfuse 的 229/230 系列 Slo-Blo® 熔断器提供 2AG 尺寸的管状和轴向引线两种形式,特别适用于电信行业严格的要求。这些熔断器能够在承受高电流脉冲的同时提供过流保护,具有明显的延迟熔断特性。它们可用于电路板清洗处理,并提供指示选项,帮助用户快速定位熔断的熔丝,从而加快故障排除。

    技术参数


    以下是 229/230 系列熔断器的主要技术规格:
    | 额定电流 (A) | 电压 (V) | 分断能力 (A) | 冷态电阻 (Ω) | 指定温度下开路时间 |

    | 0.25 | 250 | 35 | 2.43 | 4小时(最小) |
    | 0.35 | 250 | 13.1 | 0.64 | 1小时(最大) |
    | 0.375 | 250 | 11.685 | 0.82 | 3秒(最小) |
    | 0.5 | 250 | 6.935 | 1.64 | 20秒(最大) |
    | ... | ... | ... | ... | ... |
    熔断器能够耐受高达 50 个重复的双指数脉冲波冲击电流,并且通过了 UL 248-14 和其他多项认证标准。这些熔断器能够在 -55°C 到 +125°C 的温度范围内正常工作,并通过了多项军用标准测试。

    产品特点和优势


    1. 多形式选择:提供管状和轴向引线两种形式,方便用户根据需求进行选择。
    2. 耐高温脉冲保护:能承受高达 50 个重复的高电流脉冲冲击。
    3. 高可靠性:符合严格的 UL 标准,确保可靠性和安全性。
    4. 易于识别:可选指示功能,在熔断后立即显示玻璃体变色,便于快速定位问题。
    5. 环境适应性强:能在极端环境下工作,如温度范围广、振动和湿度环境。

    应用案例和使用建议


    1. 电信设备:用于电信设备中,为设备提供过流保护,确保设备安全运行。
    2. 工业设备:可用于需要高可靠性过流保护的工业设备,例如自动化生产线。
    3. 电路板清洗:采用密封工艺处理,方便电路板清洗而不损坏熔断器。

    使用建议:
    - 在组装过程中避免熔断器受到机械应力,特别是在焊接和安装阶段。
    - 推荐使用推荐的辅助配件,以增强整体电路的稳定性。

    兼容性和支持


    Littelfuse 提供多种兼容的安装座、夹子等配件,具体请参考数据手册的“推荐配件”部分。厂商还提供了全面的技术支持,包括产品选型指导、故障排查等服务。

    常见问题与解决方案


    1. 如何识别已熔断的熔断器?
    - 查看玻璃体是否有颜色变化,如果有,表示熔断器已经工作。

    2. 如何正确焊接熔断器?
    - 使用 350°C 的烙铁,加热时间不超过 5 秒。请遵循手册中的焊锡参数,确保焊接质量。
    3. 如何正确储存和运输熔断器?
    - 确保储存环境干燥、无尘,并避免受到机械应力。包装应在规定的条件下存储,防止损坏。

    总结和推荐


    Littelfuse 229/230 系列 Slo-Blo® 熔断器凭借其出色的性能和丰富的特性,在电信设备、工业自动化设备等领域表现出卓越的表现。其易于识别、可靠的性能使其成为众多工程师和采购者的首选。强烈推荐在相关应用场景中使用。
    如果您有任何疑问或需要进一步的帮助,请联系 Littelfuse 官方技术支持团队。

023001.5HXP参数

参数
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 15A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
长*宽*高 14.5mm(长度)
通用封装 插件,D4.5XL14.5MM
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
