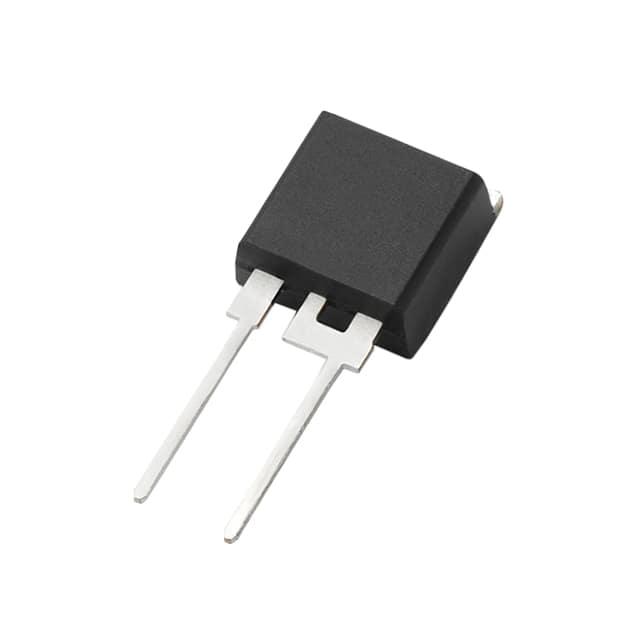

P3800FNLTP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 3KA TO-262M-2 通孔安装
供应商型号: ET-3361213
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P3800FNLTP

P3800FNLTP概述

    # SIDACtor® Protection Thyristors 技术手册

    1. 产品简介


    产品类型与功能
    SIDACtor® Protection Thyristors 是一款高性能的双向保护晶闸管,主要用于高浪涌电流保护。这些器件特别适合需要强电压保护的交流电源输入线路。SIDACtor®系列具有卓越的可靠性,在高压、大电流环境下表现出色,是现代电力电子系统的重要组成部分。
    主要应用领域
    SIDACtor® Protection Thyristors 可广泛应用于以下领域:
    - 户外LED照明
    - CATV网络
    - 电源供应和逆变器系统
    这些设备能够有效保护电路免受过压和浪涌冲击的影响,保障设备运行的安全性和稳定性。

    2. 技术参数


    | 参数 | 型号 | 范围 | 单位 |
    ||
    | 额定电压 (VDRM) | P0640FNL-P3800FN | 58-350(最小值)到77-430(最大值) | V |
    | 峰值脉冲电流 (IPP) | 3kA A |
    | 工作温度范围 | -55°C 至 125°C °C |
    | 热阻抗 (R0JA) | 75 °C/W |
    其他参数:
    - 封装类型:TO-262M
    - 无铅化符合RoHS标准及卤素自由
    - 符合UL 497B认证
    - 最大工作频率:1 MHz
    - 电容范围:250-550 pF

    3. 产品特点和优势


    独特功能与优势
    1. 高浪涌电流保护能力: 具备高达3kA的峰值电流处理能力,且重复使用后性能稳定。
    2. 快速响应: 响应时间快至纳秒级,确保高效防护。
    3. 低电压特性: 导通电压低,可减少功耗并提升效率。
    4. 兼容性: 支持与TVS二极管和压敏电阻串联使用,提供全面的保护解决方案。
    5. 环保合规: 采用无铅工艺和符合RoHS标准的材料,绿色环保。
    这些特点使SIDACtor® Protection Thyristors成为众多工业和消费电子应用的理想选择。

    4. 应用案例和使用建议


    典型应用
    - 户外LED照明: 在恶劣环境中保护LED灯串免受雷击或电网波动引起的过电压影响。
    - CATV网络: 用于电缆网络的防雷击保护。
    - 逆变器系统: 提供对高频开关设备的可靠保护。
    使用建议
    1. 选择合适的型号: 根据系统所需的工作电压和浪涌电流大小选择合适型号(如P1100FNL适用于110-130V)。
    2. 合理布局: 在设计电路时尽量缩短SIDACtor®与负载之间的距离以提高保护效率。
    3. 辅助元件搭配: 可与TVS二极管或压敏电阻协同使用,形成多层防护网。

    5. 兼容性和支持


    兼容性
    SIDACtor®系列产品可以与多种常用电路元件兼容,例如压敏电阻和TVS二极管。此外,其TO-262M封装形式便于安装和维修,适配性较强。
    厂商支持
    Littelfuse公司为客户提供详尽的技术支持和售后服务,包括设计咨询、样品提供及长期供货承诺。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查安装是否正确,确认电压范围匹配 |
    | 过热现象频繁发生 | 确保良好的散热条件,避免过度负载 |
    | 浪涌抑制效果不明显 | 检查连接线路是否有误,优化布局设计 |

    7. 总结和推荐


    综合评估
    SIDACtor® Protection Thyristors以其高可靠性、快速响应和多用途保护功能脱颖而出。其出色的浪涌电流处理能力和对恶劣环境的良好适应性使其成为许多复杂系统的优选元件。
    推荐意见
    我们强烈推荐SIDACtor® Protection Thyristors给需要高可靠性保护的项目团队。无论是大型工业设备还是小型消费电子产品,这一系列的产品都能提供优质的保护解决方案。
    通过结合上述技术规格和实际应用经验,相信SIDACtor®系列产品能够满足您多样化的需求,并助力您的产品开发达到更高的水平。

P3800FNLTP参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 3KA
峰值脉冲功率 -
TO-262M-2
通用封装 TO-262M-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

P3800FNLTP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P3800FNLTP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P3800FNLTP P3800FNLTP数据手册

P3800FNLTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
