PSR033DS1400X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 700V 583552A²S 200KA,150KA 快速熔断 Square 1.4KA 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033DS1400X
供应商: 海外现货
标准整包数: 1

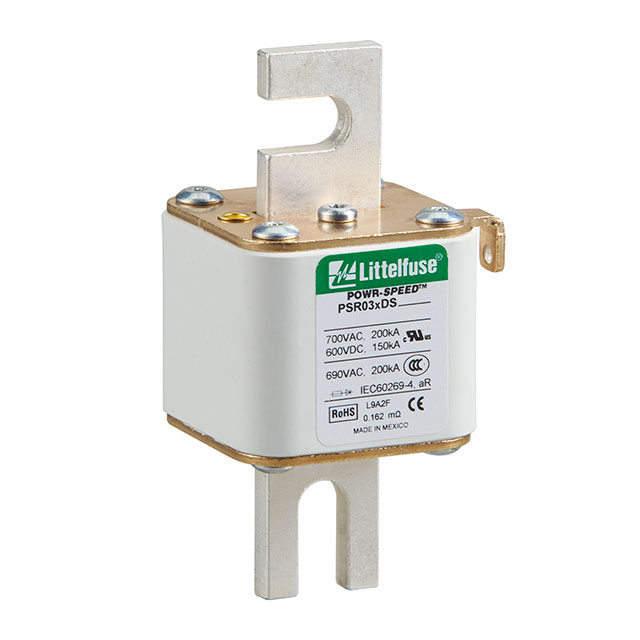

LITTELFUSE 熔断保险丝 PSR033DS1400X

PSR033DS1400X概述

    POWR-SPEED® Fuse 技术手册

    1. 产品简介


    POWR-SPEED® 系列高速方体保险丝是专为保护功率半导体设备设计的电子元器件,如二极管、晶闸管、IGBT、SCR、MOSFET等。这些设备通常用于电力转换和电力调节设备中,例如变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。该保险丝在现代电力转换装置所需的极高响应速度下提供最佳的电路保护。

    2. 技术参数


    - 电压等级:
    - 交流:550 V 至 1300 V
    - 直流:480 V 至 1000 V
    - 电流等级:
    - 40 A - 2000 A
    - 断路能力:
    - 交流:100 kA - 200 kA
    - 直流:150 kA
    - 时间常数:
    - 10 ms
    - 其他特性:
    - 支持微型开关
    - 安装方式:DIN 43653 刀片式安装
    - 材料:主体采用陶瓷,接触点为镀铜
    - 认证:
    - UL 248-13 认证
    - C-UR-US 认证
    - IEC 60269-4 (Class aR)
    - CCC 认证
    - 环保标准:
    - 符合RoHS和REACH规定
    - 工作温度范围:
    - 操作温度:-55°C 至 +125°C
    - 存储温度:最高+35°C,相对湿度<65%

    3. 产品特点和优势


    - 卓越的直流性能: 在直流系统中表现出色。
    - 极高限流能力: 快速限流,确保快速保护。
    - 优秀的循环能力: 可以承受多次高电流冲击。
    - 全球认证: 获得cURus、CCC和IEC等国际认证。
    - 可视化和微动开关指示: 标准配置带有可见熔断指示,可选配微动开关进行外部指示。
    - 低功耗设计: 功率损耗小,运行稳定可靠。

    4. 应用案例和使用建议


    - 电力转换设备: 适用于UPS、逆变器、整流器和驱动器。
    - 直流系统: 如DC公共总线、直流注入制动。
    - 电池保护应用: 用于储能系统。
    - 电动汽车充电站: 确保充电过程的安全性。
    - 加热器和电源: 为高功率设备提供过载保护。
    使用建议:
    - 根据具体应用场景选择合适的电流等级和安装方式。
    - 保持适当的散热措施,确保其在高温环境下仍能正常工作。
    - 建议在关键应用中搭配微动开关,以便实时监控熔断状态。

    5. 兼容性和支持


    - 兼容性: 该保险丝符合DIN 43653标准,可以与同一标准下的其他设备兼容。
    - 支持和服务: Littelfuse提供全面的技术支持和售后服务,包括故障诊断、更换建议等。

    6. 常见问题与解决方案


    - 问题:保险丝频繁熔断。
    - 解决方案: 检查电路是否存在过载或短路情况,调整负载或者更换更大容量的保险丝。
    - 问题:保险丝烧毁后无法正常工作。
    - 解决方案: 更换新的保险丝,同时检查负载情况,确保没有重复的故障源。

    7. 总结和推荐


    综上所述,POWR-SPEED®系列高速方体保险丝具有出色的电流限制能力、低功耗和卓越的循环能力,特别适合于高功率设备和系统。考虑到其广泛的适用性和出色的性能,我们强烈推荐在需要高性能保护的应用场景中使用此款保险丝。

PSR033DS1400X参数

参数
额定电流 1.4KA
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 500V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 583552A²S
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR033DS1400X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033DS1400X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033DS1400X PSR033DS1400X数据手册

PSR033DS1400X封装设计

查看详情并下载
Symbol
Footprint
3D Model
