RHEF600

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 10.8A 13mΩ 16V 32mΩ 100A 6A 通孔安装 11.2mm*3mm*21mm
供应商型号: RHEF600HF-ND
供应商: Digi-Key
标准整包数: 1

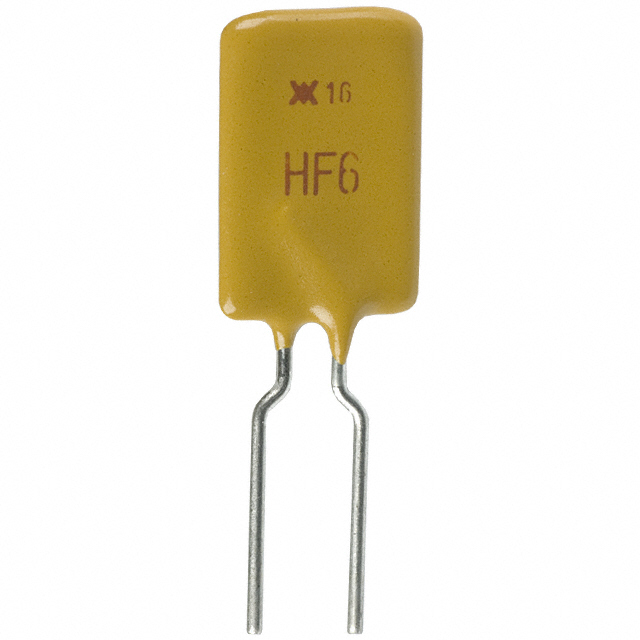

LITTELFUSE PTC可复位保险丝 RHEF600

RHEF600概述

    PolySwitch® RHEF600过电流保护器件技术手册

    1. 产品简介


    PolySwitch® RHEF600是一款由Littelfuse公司生产的PolySwitch®自恢复式过电流保护器件(PTC Devices)。这种过电流保护器件主要用于防止电路中的过电流情况,确保电路的安全稳定运行。它广泛应用于各种电子设备,如电源适配器、电动工具、LED驱动器等领域,提供可靠的短路和过载保护。

    2. 技术参数


    PolySwitch® RHEF600的关键技术参数如下:
    - 电压额定值: 最大16V
    - 电流额定值: 最大100A
    - 绝缘材料: 固化的阻燃环氧聚合物,符合UL94 V-0标准
    - 引脚材料: 20号镀锡铜线(直径约0.8毫米)
    - 标记: 制造商标志、批号及型号识别码(例如H6)
    尺寸规格
    | 尺寸单位 | A | B | C | D | E | F |
    ||
    | 最小 4.3
    | 最大 | 11.2 | 21.0 | 5.8 | 7.6 | 5.8
    | 典型 3.0 | 1.2 |
    性能参数
    | 参数 | 标称维持电流(A) | 温度系数 | 时间至跳闸(秒) | 初始电阻(Ω) | 跳闸后一小时电阻(Ω) | 最大耗散功率(W) |
    ||
    | 标称维持电流 | 6.0 5.0 | 0.013 | 0.0215 | 0.032 |
    | 标称跳闸电流 | 6.0 4.1 |

    3. 产品特点和优势


    PolySwitch® RHEF600具有以下独特的功能和优势:
    - 自动复位:当过电流消失时,器件能自动恢复正常状态,无需人工干预。
    - 高可靠性:采用固化阻燃材料,具备优良的机械和电气稳定性。
    - 多功能适用:适用于广泛的电压和电流范围,且具有良好的环境适应性。
    - 安全保护:在过电流情况下,能迅速切断电路以保护设备和人身安全。

    4. 应用案例和使用建议


    PolySwitch® RHEF600广泛应用于电源适配器、电动工具和LED驱动器等场景。为了最大化利用其优势,建议在安装过程中遵循以下步骤:
    - 正确接线:确保器件连接到电路中正确的位置,避免因错误接线导致的安全隐患。
    - 环境考量:在选择安装位置时,考虑温度、湿度等环境因素对器件性能的影响。
    - 定期检查:定期检查器件状态,确保其在关键时刻能够正常工作。

    5. 兼容性和支持


    PolySwitch® RHEF600与市场上大多数主流电子设备兼容。制造商Littelfuse提供了详尽的技术支持文档和客户支持服务,帮助用户更好地理解和应用这款产品。用户可以访问Littelfuse官方网站获取更多资源和支持信息。

    6. 常见问题与解决方案


    根据手册中的指导,以下是一些常见的问题及其解决方案:
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电路是否存在过电流现象,确认PolySwitch® RHEF600是否正常工作。
    - 问题: 设备出现间歇性故障。
    - 解决方案: 确认安装是否正确,检查电路是否有松动或接触不良的地方。
    - 问题: 设备在高电流下频繁跳闸。
    - 解决方案: 重新评估负载电流,确保没有超过器件的最大电流限制。

    7. 总结和推荐


    PolySwitch® RHEF600是一款性能可靠、操作简便的过电流保护器件。其具备自动复位功能、高可靠性以及广泛的适用性,使其成为众多应用领域的理想选择。如果你需要一款能够在恶劣环境下仍能保持高效工作的过电流保护器件,PolySwitch® RHEF600是一个值得考虑的选择。强烈推荐在电源适配器、电动工具等应用场景中使用。

RHEF600参数

参数
最小初始态电阻值 13mΩ
最大跳断后电阻值 32mΩ
跳闸时间 5s
最大电压 16V
保持电流 6A
跳闸电流 10.8A
冷电阻 -
最大额定电流 100A
长*宽*高 11.2mm*3mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

RHEF600厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RHEF600数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RHEF600 RHEF600数据手册

RHEF600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
5+ $ 0.8303 ¥ 7.016
10+ $ 0.7301 ¥ 6.1692
50+ $ 0.6044 ¥ 5.1069
100+ $ 0.485 ¥ 4.019
250+ $ 0.4728 ¥ 3.9185
500+ $ 0.4001 ¥ 3.3156
1000+ $ 0.3516 ¥ 2.9137
5000+ $ 0.3331 ¥ 2.7602
库存: 620
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.28
直接购买
加入购物车
