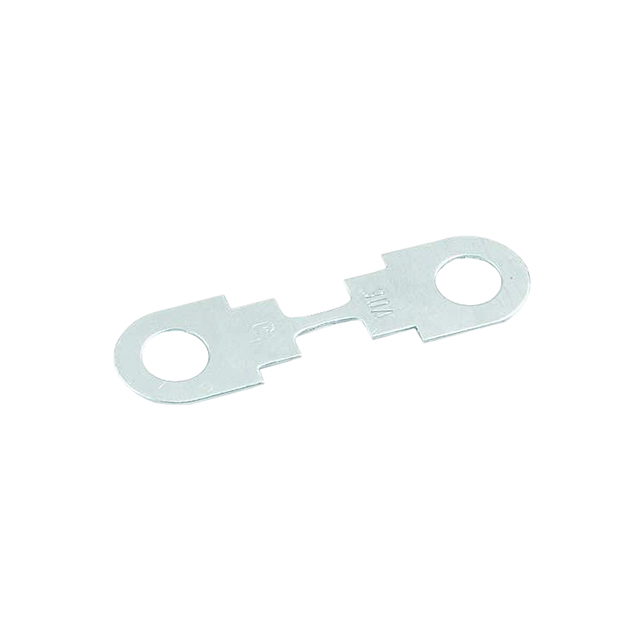

156.5677.5501

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 21300A²S 1KA Fuse Strip 50A 支架安装,螺纹安装 42mm*12mm*800μm
供应商型号: 1294-156.5677.5501-CHP
供应商: Digi-Key
标准整包数: 100
LITTELFUSE 熔断保险丝 156.5677.5501

156.5677.5501概述

    电子元器件产品技术手册概述

    产品简介


    Littelfuse的产品主要用于提供电路保护,其主要产品为高电流保险丝,广泛应用于电力系统、工业自动化、通信设备等领域。本手册详细介绍的是Littelfuse的HSB系列保险丝,特别适用于直流电压为32V的应用场合。

    技术参数


    - 电压额定值:32V DC
    - 中断额定值:1000A
    - 操作温度范围:-40°C 至 125°C
    - 材料:锌合金
    - 连接方式:锌合金
    - 固定孔间距:30mm
    - 扭矩要求:4 Nm ± 1 Nm
    时间-电流特性
    | 额定电流百分比 | 最小/最大断开时间(秒) |

    | 100 | ∞ / – |
    | 125 | 360,000 / – |
    | 300 | 0.100 / 10 |
    | 600 | 0.020 / 1 |
    | 1000 | 0.010 / 0.300 |

    产品特点和优势


    - 适用性强:HSB系列保险丝适用于多种直流电压环境,特别是32V直流电压的应用场合。
    - 可靠性高:能够在极端环境下正常工作,适应温度范围宽广,确保了产品的可靠性和稳定性。
    - 高中断能力:能够处理高达1000A的电流,确保电路的安全和稳定运行。
    - 快速响应:对于超过额定电流的过载情况,能够迅速断开电路,防止故障扩散。

    应用案例和使用建议


    HSB系列保险丝常用于电力系统、工业控制设备和通信基础设施中。在设计时,需要考虑具体的电路条件,如电流需求和环境温度等因素。建议在安装过程中遵循制造商的指导,确保正确的扭矩设置和连接方式。
    使用建议:
    - 在选择具体型号时,要根据实际电流需求来决定合适的电流等级。
    - 确保安装时的固定孔间距和扭矩设置符合规范。
    - 定期检查和维护,以确保保险丝的长期稳定工作。

    兼容性和支持


    HSB系列保险丝具有广泛的兼容性,适用于多种不同类型的设备和系统。Littelfuse公司提供了全面的技术支持和售后服务,包括产品选型指导、安装技术支持和售后咨询等服务。

    常见问题与解决方案


    1. 问题:保险丝频繁烧断
    - 解决办法:检查电路是否存在过载或短路现象,调整电流设置。

    2. 问题:安装后保险丝未能正常工作
    - 解决办法:检查连接方式是否正确,确认固定的孔间距和扭矩是否符合标准。

    3. 问题:保险丝响应时间慢
    - 解决办法:核实电流等级选择是否合理,确保不超过保险丝的最大额定电流。

    总结和推荐


    综上所述,HSB系列保险丝是一款高度可靠、性能优异的电子元器件,非常适合应用于电力系统和工业自动化领域。其显著的特点在于高电流中断能力和宽广的操作温度范围,能够满足大多数复杂应用的需求。推荐在相关项目中使用该产品,并结合Littelfuse提供的技术支持进行选型和安装。

156.5677.5501参数

参数
额定电流 50A
熔断电流 1KA
额定电压-AC -
额定电压-DC 32V
熔断特性 -
保险丝类型 Fuse Strip
熔断 I²t 21300A²S
长*宽*高 42mm*12mm*800μm
安装方式 支架安装,螺纹安装
应用等级 汽车级
零件状态 在售
包装方式 散装

156.5677.5501厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

156.5677.5501数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 156.5677.5501 156.5677.5501数据手册

156.5677.5501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3846 ¥ 3.2186
300+ $ 0.3496 ¥ 2.9255
500+ $ 0.2971 ¥ 2.4868
1000+ $ 0.2698 ¥ 2.2575
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 321.86
