0514002.MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 4.12A²S 快速熔断 Cartridge,Ceramic 2A 底座安装 31.75mm(长度)
供应商型号: ET-2816950
供应商: 海外现货
标准整包数: 1

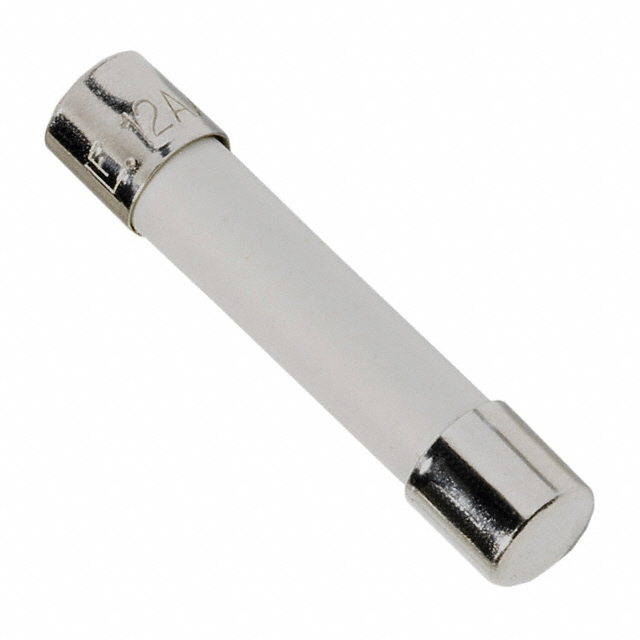

LITTELFUSE 熔断保险丝 0514002.MXP

0514002.MXP概述

    514 系列陶瓷快速熔断器:技术和应用指南

    产品简介


    Littelfuse 的 514 系列陶瓷快熔型保险丝专为高能效应用而设计。它具有出色的分断能力,在紧凑的 6.3 x 32mm 封装中实现 500VAC 额定电压。该系列保险丝适合用于高能量电路保护,提供铅、卤素和 RoHS 兼容选项。

    技术参数


    - 额定电压:500VAC
    - 最大电流:12.5A
    - 最小电流:0.4A
    - 分断能力:5000A(500VAC)
    - 工作温度范围:-55°C 至 +125°C
    - 电阻:最大 14.9Ω(具体值见下表)
    - 引脚材料:镀锡铜
    - 认证机构批准:UL、CSA
    - 封装尺寸:6.3mm x 32mm
    - 包装方式:散装(1000只装)或带状(514个装)
    | 额定电流 (A) | 最大电压 (V) | 分断能力 | 冷态电阻 (mΩ) | 融化 I2t (A2s) |

    | 1.6 | 500 | 5000A | 214 | 1.92 |
    | 2.0 | 150 | 4.12 | X | X |
    | 3.15 | 76 | 5.54 | X | X |
    | 4.0 | 49 | 12.43 | X | X |
    | 5.0 | 63.6 | 6.14 | X | X |
    | 6.3 | 43 | 13.5 | X | X |
    | 8.0 | 29 | 28.8 | X | X |
    | 10.0 | 20.2 | 50.6 | X | X |
    | 12.5 | 14.9 | 114 | X | X |

    产品特点和优势


    - 多功能形式:提供套筒式和轴向引脚式两种形式,适用于不同应用场合。
    - 环保设计:无铅、无卤素且符合 RoHS 标准。
    - 高性能:500VAC 电压下具备高达 5000A 的分断能力。
    - 紧凑尺寸:6.3mm x 32mm 的体积便于集成到小型设备中。
    - 高可靠性:通过一系列严格的测试认证,确保长期稳定运行。

    应用案例和使用建议


    应用示例:
    - 高能效应用:广泛应用于太阳能逆变器、电动汽车充电系统、通信设备等高能效需求领域。
    - 保护电路:在关键电路中起到过流保护作用,防止因过载导致的损坏。
    使用建议:
    - 在选择电流等级时,建议根据实际电路的最大工作电流适当增加一定的裕度,以避免误动作。
    - 确保安装过程中正确的焊接参数,避免因焊接不良导致的失效。
    - 建议定期检查保险丝状态,及时更换已失效的保险丝。

    兼容性和支持


    514 系列保险丝与大多数标准 PCB 材料兼容,适合多种焊接工艺,如波峰焊和手工焊。Littelfuse 提供详尽的技术支持文档和专业咨询团队,以协助客户解决应用中遇到的问题。

    常见问题与解决方案


    - Q: 如何正确选择保险丝的电流等级?
    - A: 应根据电路的最大工作电流和预期瞬态峰值来选择。一般情况下,保险丝的额定电流应大于电路最大工作电流的1.25倍。

    - Q: 焊接过程中保险丝受损如何处理?
    - A: 检查焊接温度是否超出推荐范围,如果发现引脚氧化,需更换新的保险丝。

    总结和推荐


    514 系列陶瓷快熔型保险丝凭借其出色的设计和性能,在高能效应用领域表现出色。它不仅提供了高可靠性保护,还具备环保特性。对于需要在高能效环境中进行电路保护的应用场合,我们强烈推荐使用 Littelfuse 的 514 系列保险丝。

0514002.MXP参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 4.12A²S
额定电流 2A
熔断电流 -
额定电压-AC 500V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0514002.MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0514002.MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0514002.MXP 0514002.MXP数据手册
