46211000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 350V 2.7A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 贴片安装 10.5mm*4.5mm*4.5mm
供应商型号: ZT-46211000000
供应商: 海外现货
标准整包数: 1

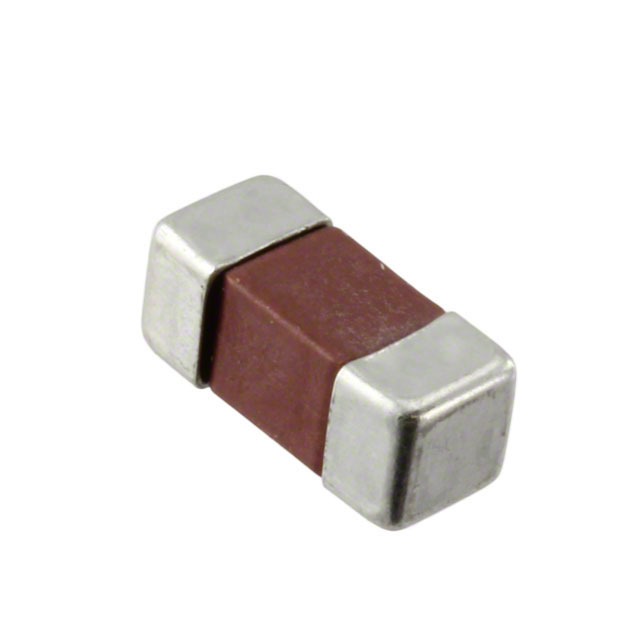

LITTELFUSE 熔断保险丝 46211000000

46211000000概述

    # Littelfuse 462系列250V/350V交流/直流延时保险丝技术手册

    产品简介


    Littelfuse的462系列250V/350V交流/直流延时保险丝是一种设计用于低压电路的高可靠性保险丝。其独特的热塑性塑料外壳具备出色的阻燃性(UL 94 V-0等级),使其适用于多种应用领域,如照明系统、电源适配器和高直流电压分配系统等。

    技术参数


    以下是462系列保险丝的主要技术规格:
    - 额定电流范围:0.5A至5A
    - 额定电压:250VAC/250VDC,350VAC/350VDC(UL认证)
    - 最大分断能力:100A@350VAC/VDC(UL认证),150A@250VAC/VDC
    - 熔断时间:
    - 125%额定电流下:最小1小时
    - 200%额定电流下:最大2分钟
    - 1000%额定电流下:最小10毫秒,最大100毫秒
    - 冷态电阻:小于额定电流的10%
    - 标准熔断时间-能量曲线(\(I^2t\)):从0.43到40.0 \(A^2s\)
    - 工作温度范围:-40°C 至 +85°C(适当降额)
    - 焊接参数:
    - 预热:150°C 到 200°C,60秒至180秒
    - 回流焊:峰值温度250°C,实际峰值温度±5°C,持续20秒至40秒
    - 材料:塑料UL 94 V-0等级、锡镀黄铜帽

    产品特点和优势


    462系列保险丝具有以下几个显著特点和优势:
    - 高脉冲抗性:能够承受高脉冲电流而不易损坏。
    - 低电压降:降低电路中的电压损耗。
    - 环境友好:无卤素、符合RoHS标准。
    - 适应性强:可应用于不同额定电流(0.5A至5A)的应用场合。
    - 可靠认证:通过国际认证,符合IEC 60127-4标准。

    应用案例和使用建议


    应用案例
    1. 照明球体:确保在照明系统的高电流负载条件下保持稳定运行。
    2. AC/DC适配器初级保护:提供有效过载保护,防止瞬时大电流损害适配器。
    3. 变压器型AC/DC转换器电路:保护电路不受突然短路或其他故障影响。
    4. 高直流电压电力分配系统:适用于电力传输和配电应用中的保护需求。
    使用建议
    - 在高温环境下使用时,注意适当的降额以保证保险丝的长期稳定工作。
    - 确保使用符合Littelfuse规范的回流焊工艺,以维持良好的连接性并防止焊接损伤。
    - 定期检查安装点周围是否有灰尘或湿气积聚,及时清理以避免潜在故障。

    兼容性和支持


    462系列保险丝与多种标准配件兼容,适用于广泛的低压电路系统。Littelfuse公司提供了全面的技术支持,包括样品请求、设计咨询及售后支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁熔断 | 检查是否存在过载或短路情况;更换合适额定值的熔断器。 |
    | 熔断器延迟熔断时间过长 | 确认是否符合标准规定的测试条件;重新检查电路负载。 |

    总结和推荐


    综上所述,Littelfuse的462系列保险丝凭借其卓越的性能、可靠的稳定性以及广泛的应用兼容性,成为低压电路保护的理想选择。无论是在严格的工业应用还是家庭用电场景中,这款产品都展现了强大的市场竞争力。因此,强烈推荐该产品用于需要高性能保护组件的应用场合。

46211000000参数

参数
额定电压-DC 350V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 2.7A²S
额定电流 1A
熔断电流 -
额定电压-AC 350V
长*宽*高 10.5mm*4.5mm*4.5mm
安装方式 贴片安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

46211000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

46211000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 46211000000 46211000000数据手册

46211000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
