59140-1-T-02-F

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Reed Sensor
供应商型号: 1839038
供应商: 海外现货
标准整包数: 1

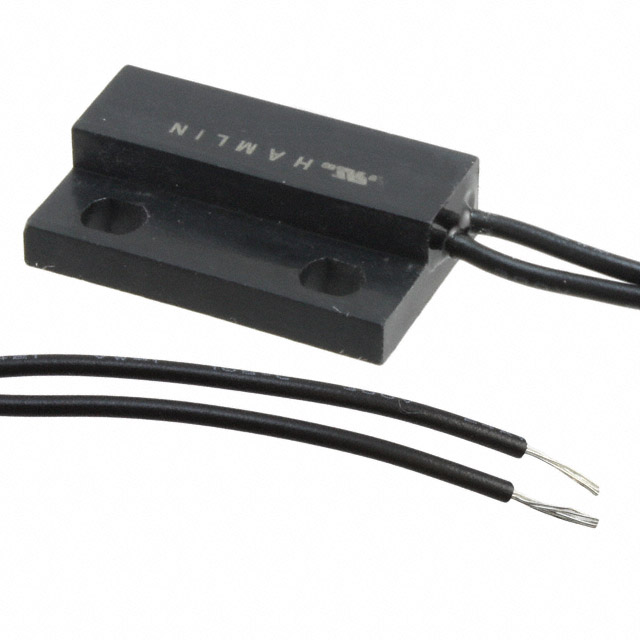

LITTELFUSE 磁簧开关 59140-1-T-02-F

59140-1-T-02-F概述

    # 59140 Miniature Flange Mount Sensor + 57140 Actuator 技术手册

    产品简介


    基本介绍
    Littelfuse的59140微型法兰安装式传感器是市场上一款设计紧凑的磁控开关产品,专为在空间受限的应用环境中提供可靠的检测解决方案。该产品采用法兰安装方式,占用仅3.22cm²(0.500"²)的板级空间。它提供了四种类型的接点配置,包括常开(NO)、高电压常开(NOHV)、转换触点(CO)和常闭(NC)。该传感器可选配电缆长度和连接器类型,并且能够通过顶右或左出口引线实现灵活安装。
    主要功能与应用
    59140传感器主要用于位置和限位检测、安全系统开关、线性执行器和门开关。其独特之处在于能够在非铁材料如木头、塑料或铝制材料后操作,使其在复杂环境下仍能稳定工作。该传感器可以作为微控制器逻辑电平负载的理想开关选择,特别适用于需要高可靠性的应用场合。

    技术参数


    | 参数名称 | 规格 |
    | : | : |
    | 接触类型 | 常开(NO),高电压常开(NOHV),转换触点(CO),常闭(NC) |
    | 最大接触额定值 | 10VA |
    | 最大直流电压 | 300VDC |
    | 最大交流电压 | 265VAC |
    | 最大电流 | 1.5A |
    | 启动时间 | 1.0ms - 3.0ms |
    | 释放时间 | 1.0ms - 3.0ms |
    | 持续冲击 | 100g半正弦波,最大值 |
    | 持续振动 | 50-2000Hz,最大值30g |
    | 工作温度范围 | -40°C至+105°C |

    产品特点和优势


    - 耐污染:密闭式的磁控触点相比其他技术(例如光学技术)更能抵御污染物的影响,从而提供长久可靠的运行。
    - 低功耗:无待机电流需求,适合低功耗应用。
    - 非铁材料穿透:即使在复杂的工业环境中也能可靠运作。
    - 逻辑电平负载兼容:易于集成到微控制器逻辑电路中,减少外部组件的需求。

    应用案例和使用建议


    应用案例
    59140传感器通常应用于工业自动化、医疗设备、安全系统等领域,其中最典型的是在自动门控制系统中的应用。当门关闭时,传感器通过内置的匹配执行器57140触发,并发送信号给控制单元,使门保持关闭状态。
    使用建议
    - 在需要高可靠性的情况下,推荐使用59140常闭型传感器,并确保在安装过程中避免传感器被强烈震动或撞击。
    - 当传感器用于切换电感负载时,应考虑瞬态电压和电流的影响。参考Littelfuse提供的应用笔记(AN108A和AN107)以获取更多详细信息。

    兼容性和支持


    59140传感器的设计使得它易于与其他设备和电子元器件配合使用。然而,具体的兼容性信息需要根据实际应用环境来确认。Littelfuse公司提供了一系列的技术支持和服务,包括定制化的产品配置和故障排除支持。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 开关动作异常 | 检查传感器与执行器之间的距离是否在正常范围内,并确保安装稳固。 |
    | 长期使用后出现接触不良 | 定期清洁传感器和执行器,避免积累灰尘和杂质。 |
    | 高频干扰导致误触发 | 考虑增加屏蔽措施或调整执行器与传感器的距离,以减少电磁干扰的影响。 |

    总结和推荐


    综合评估
    Littelfuse的59140微型法兰安装式传感器是一款高度可靠的磁控开关产品,尤其适用于需要在狭窄空间内进行精确检测的应用场合。凭借其独特的非铁材料穿透能力、出色的耐用性和低功耗特性,该产品在众多领域都表现出了卓越的性能。
    推荐
    综上所述,59140传感器是那些需要高可靠性、低功耗解决方案的应用项目的理想选择。尽管初期投资可能略高于普通开关,但其长期的稳定性和维护成本节省将带来显著的经济效益。对于寻求高性能传感器的企业和个人来说,强烈推荐选用Littelfuse的59140微型法兰安装式传感器。

59140-1-T-02-F参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
长*宽*高 23mm*14mm*6mm
安装方式 导线安装,法兰安装
零件状态 在售
包装方式 盒装

59140-1-T-02-F厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59140-1-T-02-F数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59140-1-T-02-F 59140-1-T-02-F数据手册

59140-1-T-02-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.4503
10+ ¥ 17.9541
50+ ¥ 16.7572
100+ ¥ 16.4579
200+ ¥ 16.1587
1000+ ¥ 16.1587
2500+ ¥ 16.1587
库存: 2309
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.45
