02540121Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 10A 通孔安装 8.89mm(长度)*18.54mm(高度)
供应商型号: 576-02540121Z
供应商: Mouser
标准整包数: 1

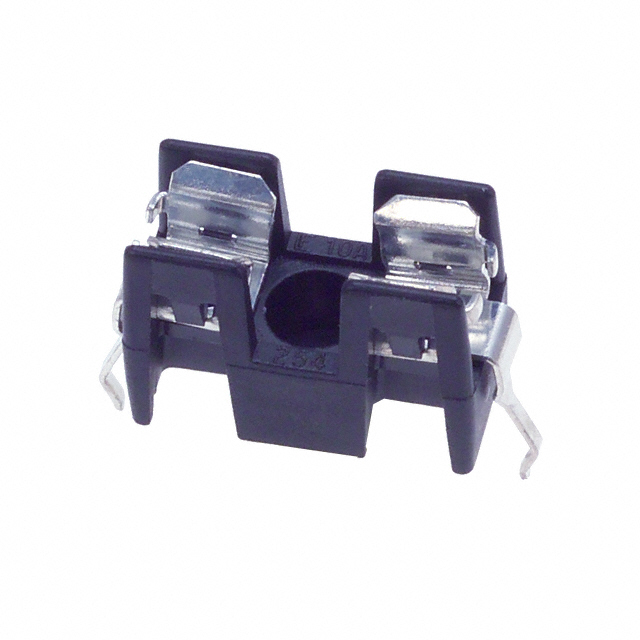

LITTELFUSE 断路器 02540121Z

02540121Z概述

    电子元器件技术手册:Littelfuse 254系列OMNI-BLOK®插件式保险丝座

    产品简介


    Littelfuse 254系列OMNI-BLOK®插件式保险丝座是一种适用于2AG保险丝的标准尺寸保险丝座,采用低轮廓设计,具备多种终端选择,适用于各种电路需求。其独特的设计允许保险丝自对准,同时保证低接触电阻。该产品适用于电气设备的过载和短路保护,广泛应用于家电、工业设备及汽车电子等领域。

    技术参数


    - 额定电压:400VAC/DC
    - 额定电流:10A
    - 耐压强度:最小1500V
    - 绝缘材料:黑塑料基座,玻璃纤维增强,UL V0阻燃等级
    - 环境温度范围:-40°C至+85°C
    - 引脚材料:
    - 锡镀弹簧黄铜(除254121为锡镀铍铜外)
    - 引脚直径孔:直径0.19英寸(4.8毫米)(两个位置)
    - 引脚孔间距:0.450英寸(11.4毫米)

    产品特点和优势


    - 多功能终端选择:提供焊锡型端子、快速连接(QC)型端子和PCB安装型端子,适应不同安装需求。
    - 独特设计:每个保险丝座具有独立的屏障,增强保险丝夹持力并提高抗损坏性和电气安全。
    - 自对准功能:保险丝自对准设计,确保低接触电阻,提高可靠性。
    - 高可靠性:使用高性能材料,适合恶劣环境,如酸性环境。
    - 安装灵活:可根据需要将多个单元分开使用。

    应用案例和使用建议


    - 应用案例:
    - 家电设备:冰箱、空调、洗衣机等设备的过载保护。
    - 工业设备:电机驱动系统、电源转换器等的过载保护。
    - 汽车电子:发动机管理系统、车身电子控制单元的保护。

    - 使用建议:
    - 在高温环境中使用时,建议使用锡镀铍铜端子以提高抗腐蚀性。
    - 确保所有连接点牢固可靠,避免松动引起的安全隐患。
    - 建议在实际应用前进行充分的测试和验证,以确保最佳性能和安全性。

    兼容性和支持


    - 兼容性:可适配标准2AG保险丝,确保广泛的适用性。
    - 技术支持:Littelfuse公司提供全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    - 问题1:保险丝频繁烧断。
    - 解决方案:检查负载是否过大,确保符合额定值。确认保险丝与插座之间无松动或接触不良。
    - 问题2:保险丝座接触电阻过高。
    - 解决方案:清洁保险丝座和保险丝之间的连接点,确保无灰尘和污垢。如问题依旧,考虑更换保险丝座。

    总结和推荐


    Littelfuse 254系列OMNI-BLOK®插件式保险丝座是一款多功能、高性能的产品,适用于各种复杂的电气环境。其独特的设计、多样的终端选择以及良好的耐用性使其成为众多应用场合的理想选择。无论是家用电器还是工业设备,该产品都能提供可靠的过载和短路保护。强烈推荐使用该产品,尤其是需要高可靠性和稳定性应用场景。
    希望这篇技术手册能够帮助您更好地了解和使用Littelfuse 254系列OMNI-BLOK®插件式保险丝座。如需进一步信息或技术支持,请联系Littelfuse官方渠道。

02540121Z参数

参数
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 10A
极数 1
长*宽*高 8.89mm(长度)*18.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

02540121Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02540121Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 02540121Z 02540121Z数据手册

02540121Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
