V82ZA4P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 82V 2.5KA 1 73.8V 902V 68V 50V 8J 1.485nF@1MHz 通孔安装 16mm(高度)
供应商型号: F1965-ND
供应商: Digi-Key
标准整包数: 1

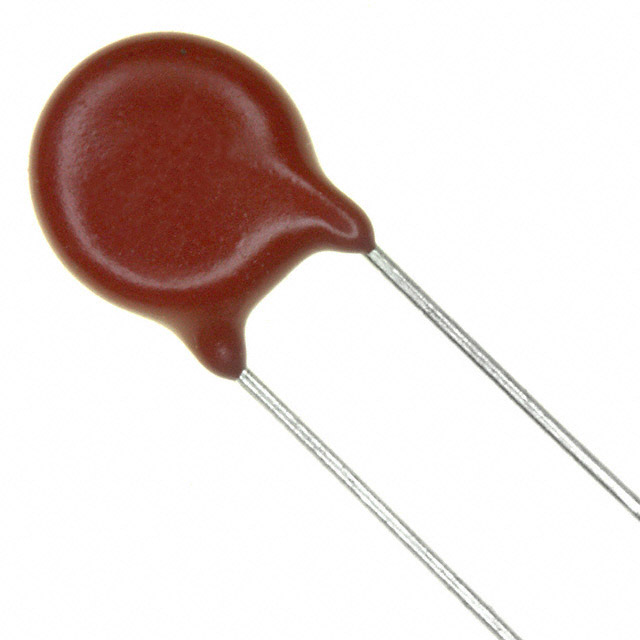

LITTELFUSE 压敏电阻 V82ZA4P

V82ZA4P概述

    ZA Series Metal-Oxide Varistors (MOVs)

    1. 产品简介


    金属氧化物压敏电阻(ZA Series MOVs) 是一款径向引脚压敏电阻,设计用于低至中电压电路和系统的瞬态电压保护。ZA Series 适用于电机控制、电信、电磁阀和电源电路等多种应用,能够有效保护电路板组件并保持数据完整性。产品提供五种尺寸型号:5mm、7mm、10mm、14mm 和 20mm,工作电压范围从 5.5V 到 615V,广泛应用于各类电子设备。

    2. 技术参数


    ZA Series 的技术参数如下:
    - 工作电压范围:
    - AC 电压范围(VM(AC)RMS):4V 至 460V
    - DC 电压范围(VM(DC)):5.5V 至 615V
    - 最大额定值:
    - 峰值脉冲电流(ITM):50A 至 6500A(对于 8/20µs 电流波形)
    - 单脉冲能量范围(WTM):0.1J 至 52J
    - 操作环境温度范围(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 温度系数:
    - 标称电压温度系数(αV):≤0.01%/°C
    - 电气隔离电压能力:
    - 高压测试(COATING):2500V

    3. 产品特点和优势


    ZA Series 的主要特点包括:
    - 环保认证:无铅、无卤素且符合 RoHS 规范。
    - 宽电压范围:从 4V 至 460V(AC)和 5.5V 至 615V(DC)。
    - 无需降额:在高达 85°C 的环境温度下无需降额运行。
    - 多种尺寸:5mm、7mm、10mm、14mm 和 20mm 可选,适应不同应用场景。
    - 耐高温性能:标准环氧涂层型号在高达 85°C 的温度下运行,酚醛涂层型号最高可至 125°C。

    4. 应用案例和使用建议


    ZA Series 广泛应用于以下场景:
    - 电机控制:保护驱动器免受瞬态电压冲击。
    - 电信设备:保护通信设备中的敏感组件。
    - 电源电路:防止电源波动对电路板的损害。
    使用建议:
    - 负载选择:根据具体应用选择合适的电压和电流等级。
    - 温度考虑:确保环境温度不超过产品规定的工作范围。
    - 电路布局:合理布置电路,以减少引线电感和电容,提高响应速度。

    5. 兼容性和支持


    ZA Series 具有良好的兼容性,适用于多种标准认证,如 UL1449、CECC、IEC 61051-1/2 和 IEC 60950-1(Annex Q)。此外,Littelfuse 提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:如何处理瞬态电压冲击?
    - 解决方案:选择合适的额定电流和电压等级的MOV,确保安装正确并接线牢固。
    - 问题:产品温度过高怎么办?
    - 解决方案:确保环境温度不超过产品规定范围,并采用适当的散热措施。

    7. 总结和推荐


    ZA Series 作为一款高性能的径向引脚压敏电阻,在多种应用场景中表现出色。其环保认证、宽工作电压范围和出色的温度性能使其在市场上具有较强的竞争力。强烈推荐使用 ZA Series MOVs 来保护电子设备中的关键组件。如果您有任何疑问或需要技术支持,请联系 Littelfuse 客户支持团队。

V82ZA4P参数

参数
压敏电压 82V
最大交流电压 50V
浪涌电流 2.5KA
最小压敏电压 73.8V
最大直流电压 68V
电路数 1
最大压敏电压 902V
不同频率时的电容 1.485nF@1MHz
能量 8J
长*宽*高 16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V82ZA4P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V82ZA4P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V82ZA4P V82ZA4P数据手册

V82ZA4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1615 ¥ 9.8147
10+ $ 0.662 ¥ 5.5942
100+ $ 0.4235 ¥ 3.5783
250+ $ 0.3479 ¥ 2.9111
500+ $ 0.311 ¥ 2.6023
1000+ $ 0.2801 ¥ 2.3437
3000+ $ 0.241 ¥ 2.0169
5000+ $ 0.2263 ¥ 1.8935
库存: 6062
起订量: 1 增量: 1
