03420004HXL

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 焊接安装,面板安装 20.23mm(长度)*45.21mm(高度)
供应商型号: ET-1677452
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03420004HXL

03420004HXL概述

    文章标题:Littelfuse 342系列面板安装式封闭保险丝座技术手册解析

    产品简介

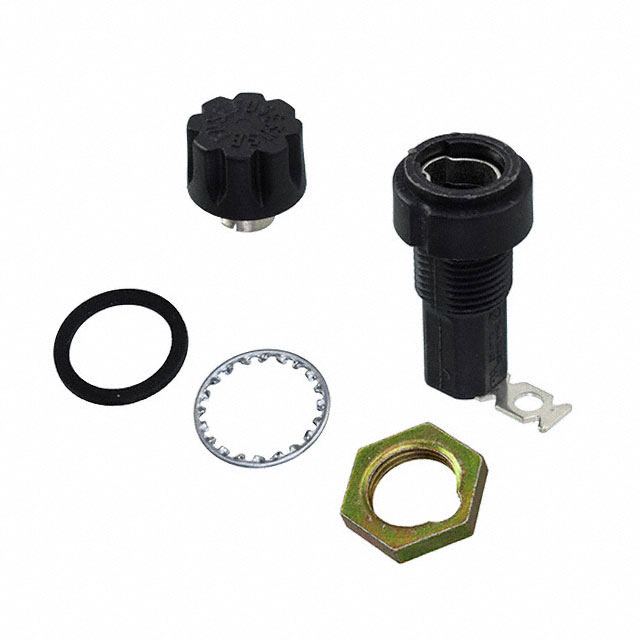

    Littelfuse公司的342系列面板安装式封闭保险丝座适用于多种电子系统中的电流保护。这些保险丝座设计用于容纳3AG/AB类型的保险丝,具备优异的电气特性和可靠性,广泛应用于工业控制、配电系统、电源供应和其他高可靠性需求的应用场合。产品分为直角型和直线型两种类型,终端有焊接和快速连接两种形式。

    技术参数


    - 兼容保险丝:3AG/AB
    - 电气特性:最高电流为20安培,适用电压范围最高至250伏。
    - 环境温度:工作温度范围为-40°C到+85°C。
    - 绝缘强度:最小2400伏,非水密型为1500伏。
    - 安装要求:直角型可承受15磅·英寸的安装扭矩,最大面板厚度为0.250英寸;非水密型的最大面板厚度为0.187英寸。
    - 材料:外壳采用黑色热塑性材料(UL94 V-0),密封圈使用氯丁橡胶(Neoprene)。
    - 接线端子:铜合金材质,焊锡镀层,部分型号为镍镀层。

    产品特点和优势


    342系列保险丝座的最大优势在于其广泛的兼容性及坚固耐用的设计。它们能够在严苛的环境下稳定工作,并且能够满足各种电流保护需求。此外,产品的密封设计(尤其是水密型产品)提供了卓越的防水防尘能力,这使得它非常适合在户外或潮湿环境中使用。

    应用案例和使用建议


    这些保险丝座常被用于各种需要精确电流保护的应用场景,如工业自动化系统、医疗设备电源管理等。在使用过程中,确保正确选择与之匹配的保险丝类型,并遵循手册中的安装指导进行操作。此外,在恶劣环境下使用时,应特别注意保持其密封圈的有效性以确保防护性能。

    兼容性和支持


    342系列产品与大多数标准3AG/AB保险丝兼容,适用于各类面板安装场景。Littelfuse公司提供详细的技术文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:安装后发现无法正常通电。
    - 解决方案:检查是否所有接线端子均已正确连接,并确认所使用的保险丝规格符合产品规格书的要求。

    - 问题2:水密型产品的密封效果不佳。
    - 解决方案:更换新的密封圈,确保正确安装并紧固所有部件。

    总结和推荐


    总体而言,Littelfuse 342系列面板安装式封闭保险丝座凭借其出色的设计和可靠性,在众多电流保护产品中脱颖而出。无论是在工业控制系统还是日常家用电器中,都能找到适合的应用场景。因此,对于需要高度可靠的电流保护解决方案的项目,这款产品是理想的选择。

03420004HXL参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
长*宽*高 20.23mm(长度)*45.21mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03420004HXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03420004HXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03420004HXL 03420004HXL数据手册

03420004HXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7733 ¥ 48.7847
5+ $ 5.359 ¥ 45.2833
10+ $ 4.6279 ¥ 39.1057
25+ $ 3.7721 ¥ 31.8743
50+ $ 3.5341 ¥ 29.8632
100+ $ 2.9432 ¥ 24.8701
200+ $ 2.8122 ¥ 23.7627
500+ $ 2.3982 ¥ 20.2644
1000+ $ 2.3635 ¥ 19.9719
库存: 122
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.78
