0215004.MRET1SPP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 46.96A²S 1.5KA 慢速熔断 Cartridge,Ceramic 4A 插件,D5.2XL20MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 18-0215004.MRET1SPPCT-ND
供应商: Digi-Key
标准整包数: 1

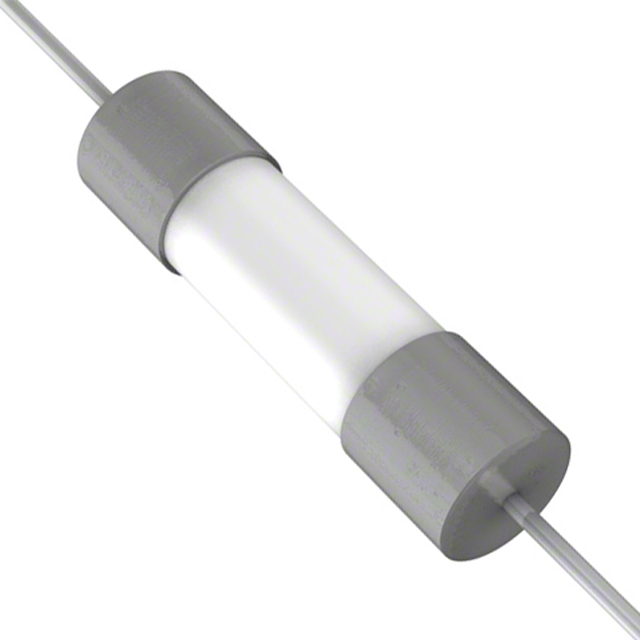

LITTELFUSE 熔断保险丝 0215004.MRET1SPP

0215004.MRET1SPP概述

    215SP Series 5×20 mm Time-Lag Fuse 技术手册解析

    产品简介


    215SP系列是Littelfuse推出的一款5×20 mm规格的时延保险丝(Time-Lag Fuse),主要用于全球范围内的国际标准(IEC)下进行设计和制造。该系列产品专为全球应用设计,采用陶瓷体、轴向引脚结构,具有高断路容量,且符合RoHS标准并无铅化。这些保险丝适用于各种设备,特别是家用电器和其他利用设备中的补充保护,以提供对内部组件或电路的个体保护。

    技术参数


    以下是215SP系列的详细技术参数:
    - 额定电流范围:1A至10A
    - 电压额定值:250V AC
    - 中断额定值:1500A @ 250V AC
    - 冷态电阻(Cold Ohms):0.0066Ω至0.1515Ω
    - 额定熔断能量(熔化I²t):1.52000 A²s 至 333.56500 A²s
    - 最大电压降(在额定电流时):350 mV 至 100 mV
    - 最大功耗(在1.5倍额定电流时):2.5W

    产品特点和优势


    - 国际认证:215SP系列获得了多个国际认证机构的认可,如UL、CE等,保证了其在国际市场上的合规性。
    - 高断路容量:高断路能力使该系列保险丝能在极端条件下可靠地切断电路。
    - RoHS合规性:符合RoHS标准,采用无铅材料,环保且安全。
    - 温度适应性强:-55°C至+125°C的工作温度范围使其能够在广泛的环境中稳定运行。
    - 抗振动和湿热:通过了MIL-STD-202标准的严格测试,证明其具备良好的机械强度和环境耐受性。

    应用案例和使用建议


    215SP系列保险丝主要用于家用电器、工业控制设备、电源供应装置等,提供额外的安全保护。例如,在家电设备中,该保险丝可作为过载保护,防止因过电流而损坏内部电路。
    使用建议:
    1. 在安装过程中,确保熔丝引脚与电路板的距离大于1.0mm,以确保足够的间距。
    2. 使用时应注意环境温度,避免在超出额定温度范围内使用,以免影响保险丝性能。
    3. 安装过程中遵循推荐的手工焊接参数,确保焊接质量。

    兼容性和支持


    215SP系列兼容多种设备和标准,适用于各种应用场合。Littelfuse公司为其提供技术支持和维修服务,帮助客户解决问题。建议客户在使用前阅读完整的产品说明书,并根据需要联系区域销售代表获取更多支持。

    常见问题与解决方案


    1. Q: 保险丝在使用过程中发生熔断怎么办?
    - A: 检查电路是否有短路现象,如有,则需要修复或更换故障部件。确认所有连接正确无误后重新安装保险丝。

    2. Q: 如何判断保险丝是否已熔断?
    - A: 可以通过观察保险丝外观上的变化来判断,如颜色变化、外部断裂等。若不确定,可使用万用表测量阻值。

    总结和推荐


    总体来看,215SP系列是一款性能卓越、应用广泛的时延保险丝,具有高可靠性、宽温度适应性和多种国际认证。特别适合在需要过载保护的应用中使用,能够有效地保护设备免受损害。我们强烈推荐这一系列保险丝用于各种家电和工业控制系统中。购买时请确保选择符合项目需求的型号和参数,并根据手册中的指导正确安装和使用。

0215004.MRET1SPP参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 46.96A²S
额定电流 4A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.2XL20MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0215004.MRET1SPP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0215004.MRET1SPP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0215004.MRET1SPP 0215004.MRET1SPP数据手册

0215004.MRET1SPP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325
5+ $ 0.5198
10+ $ 0.4796
50+ $ 0.3739
100+ $ 0.3451
250+ $ 0.2987
500+ $ 0.2756
库存: 5891
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 0.63
直接购买
加入购物车
