0160005.MR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 122.39A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 5A SMD,10.9X4.8MM 夹子安装,底座安装,贴片安装 10.9mm*4.8mm*4.8mm
供应商型号: CSJ-ST44468419
供应商: 海外现货
标准整包数: 1

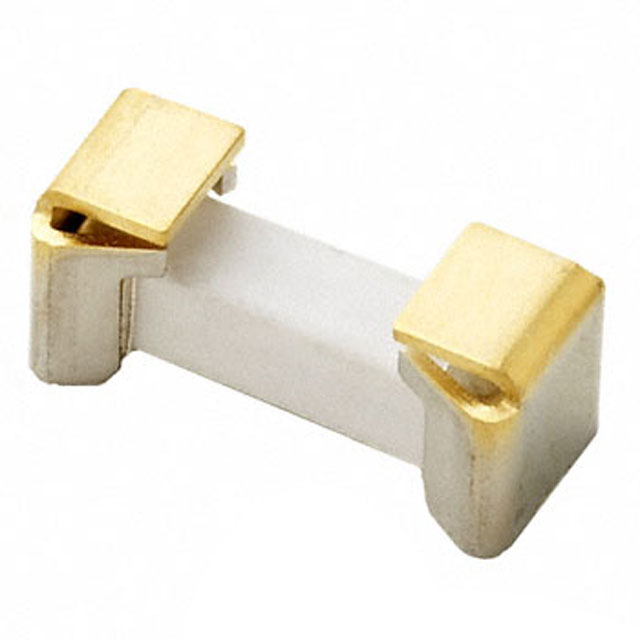

LITTELFUSE 熔断保险丝 0160005.MR

0160005.MR概述

    NANO2® > 160 Fuse and Clip Series 技术手册

    1. 产品简介


    产品类型: 表面贴装保险丝和夹子组合
    主要功能: 提供低轮廓、易于更换的保险丝替代品,适用于自动化 PCB 贴装设备。
    应用领域: AC/DC 适配器、电信设备电源、便携式系统内置 AC/DC 转换器、高压 DC/DC 转换器、照明系统(包括 LED 照明)。

    2. 技术参数


    | 参数 | 描述 |

    | 电流等级 | 0.5A - 5A |
    | 最大电压额定值 | 250V |
    | 分断能力 | 50A @ 250VAC |
    | 冷电阻 | 0.0115Ω - 0.5974Ω |
    | 熔化 I²t | 7.3mJ - 180.6mJ |
    | 额定熔断时间 | 100% 额定电流下4小时,最低
    250% 额定电流下120秒,最大 |
    | 电压降 | 73mV - 334mV |

    3. 产品特点和优势


    - 易于更换: 可自动安装在 PCB 上,快速且简便的更换方式避免了对电路板和其他组件的再焊接风险。
    - 环保认证: 符合 RoHS 标准并采用无卤素材料,全面支持无铅焊接合金和更高的无铅装配温度曲线。
    - 多种电流等级选择: 提供从 0.5A 到 5A 的广泛电流范围,满足不同应用需求。
    - 兼容性高: 设计符合 RoHS 标准,全面兼容无铅材料和高温工艺。

    4. 应用案例和使用建议


    应用场景:
    - AC/DC 适配器:确保在过载或短路时迅速断开电源,保障设备安全。
    - 电信设备电源:稳定运行,保护昂贵的电信基础设施免受电力异常的影响。
    - 便携式系统内置 AC/DC 转换器:提高便携设备的可靠性和安全性。
    使用建议:
    - 在安装前检查保险丝和夹子的完好性,确保正确安装以避免损坏。
    - 使用过程中定期检测,以确保保险丝的有效性。
    - 对于特别严苛的应用环境,建议进行详细的应用测试,确保产品的稳定性。

    5. 兼容性和支持


    - 兼容性: 完全兼容无铅焊接合金和高温工艺,适用于各种标准的无铅制造流程。
    - 支持和维护: 厂商提供详尽的技术支持文档和应用指南,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝失效 | 检查连接是否正确,确认负载是否超载。必要时更换新的保险丝。 |
    | 安装后不工作 | 检查接线是否松动,确保所有连接点紧固。 |
    | 过热 | 减少负载或增加散热措施,确保保险丝在正常温度范围内工作。 |

    7. 总结和推荐


    总结:
    NANO2® > 160 系列保险丝和夹子组合是一款高度可靠的表面贴装解决方案,具备出色的电气特性和优异的环境适应性。产品提供广泛的电流等级选择,并完全符合 RoHS 标准,使其成为多种应用场景的理想选择。
    推荐:
    强烈推荐该产品用于需要可靠过流保护和高工作温度要求的应用场合。其便捷的安装和更换方式使得它在自动化生产线中表现出色,是提高生产效率和产品质量的优选。

0160005.MR参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 122.39A²S
额定电流 5A
熔断电流 -
额定电压-AC 250V
长*宽*高 10.9mm*4.8mm*4.8mm
通用封装 SMD,10.9X4.8MM
安装方式 夹子安装,底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

0160005.MR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0160005.MR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0160005.MR 0160005.MR数据手册

0160005.MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
