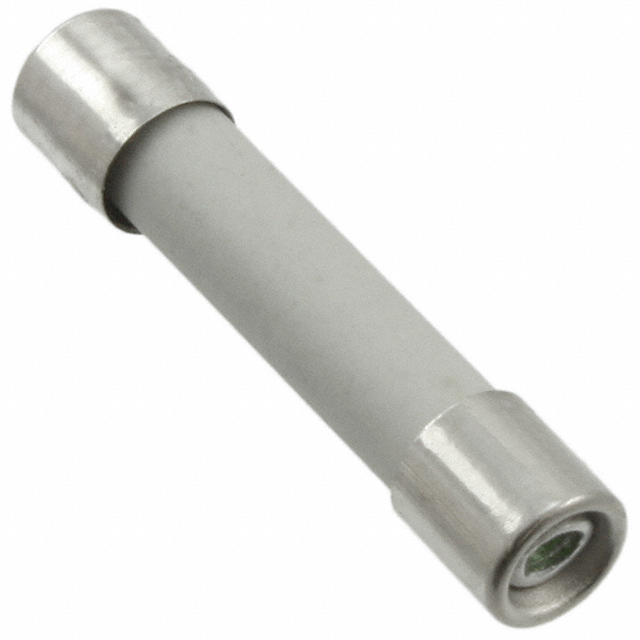

24116300021

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 140A²S(Min) 中速熔断 Cartridge 6.3A 底座安装,标准安装,盒式安装 25mm(长度)
供应商型号: 576-24116300021
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 24116300021

24116300021概述

    电子元器件产品技术手册

    1. 产品简介


    Littelfuse公司是电路保护解决方案领域的领导者之一,现将WICKMANN集团的产品引入其产品线。本产品系列包含微型熔断器(Miniature Fuses),适用于多种应用场合。这些熔断器的主要功能是在电路发生过载或短路时迅速切断电流,以保护电路不受损害。它们广泛应用于工业控制设备、消费电子、汽车电子、通讯设备等领域。

    2. 技术参数


    以下是该系列微型熔断器的技术规格、性能参数和支持的电气特性:
    - 额定电流范围:80mA 至 10A
    - 额定电压:250V AC
    - 温度范围:工作温度范围为-25°C至+70°C
    - 持续工作电流:在环境温度为23°C(73.4°F)时,允许的连续工作电流为额定电流的80%
    - 接触时间曲线:根据故障电流和额定电流的不同,接触时间为几毫秒至几分钟不等
    - 包装方式:每包100个
    - 材质:管体采用陶瓷材料,端盖采用镀镍黄铜
    - 气候分类:符合EN 60068-1..3标准,极端条件下的耐久性测试通过
    - 振动抵抗:能够承受24次周期振动,频率范围为10Hz到60Hz(0.75mm振幅)及60Hz到2000Hz(10g加速度)

    3. 产品特点和优势


    - 高可靠性:经过严格的质量检测,确保在恶劣环境下也能稳定工作。
    - 快速响应:能够在几毫秒内切断过载电流,有效保护电路。
    - 广泛应用:适合于多种应用领域,如工业控制设备、消费电子、汽车电子、通讯设备等。
    - 易于安装和维护:结构紧凑,安装方便;更换简单,维护成本低。

    4. 应用案例和使用建议


    应用案例
    这些微型熔断器被广泛用于多种电子设备中,例如:
    - 工业控制系统中的电源保护
    - 消费电子产品中的过载保护
    - 通信设备中的雷击保护
    使用建议
    为了确保最佳效果,建议按照以下方式进行使用:
    - 在选择熔断器时,应考虑负载的额定电流并预留一定的余量。
    - 安装过程中要严格按照规范进行,避免短路风险。
    - 定期检查熔断器状态,一旦发现异常应及时更换。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可以与多种电路和设备配合使用。Littelfuse公司提供了全面的技术支持和售后服务,包括产品咨询、技术指导、维修服务等。如果您有任何疑问或需要进一步的帮助,请联系Littelfuse公司的技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超出额定电流,适当降低负载 |
    | 熔断器未正常工作 | 检查接线是否正确,确认安装无误 |
    | 熔断器寿命短 | 检查是否有过载情况,确认环境温度是否过高 |

    7. 总结和推荐


    综上所述,Littelfuse的微型熔断器以其卓越的性能、可靠性和广泛的应用前景,在众多同类产品中脱颖而出。我们强烈推荐这些熔断器用于各种电子设备中,特别是那些对安全性和稳定性要求较高的场合。无论是工业控制设备还是消费电子产品,这些熔断器都是您不可多得的选择。

24116300021参数

参数
保险丝类型 Cartridge
熔断 I²t 140A²S(Min)
额定电流 6.3A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
长*宽*高 25mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

24116300021厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

24116300021数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 24116300021 24116300021数据手册

24116300021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5315 ¥ 46.7412
5+ $ 4.8875 ¥ 41.2994
10+ $ 4.664 ¥ 39.4108
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.74
