03540812ZXGY

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 20A 底座安装 187.45mm(长度)*55.63mm(高度)
供应商型号: 03540812ZXGY
供应商: 云汉优选
标准整包数: 10
LITTELFUSE 保险丝座和保险丝夹 03540812ZXGY

03540812ZXGY概述


    产品简介

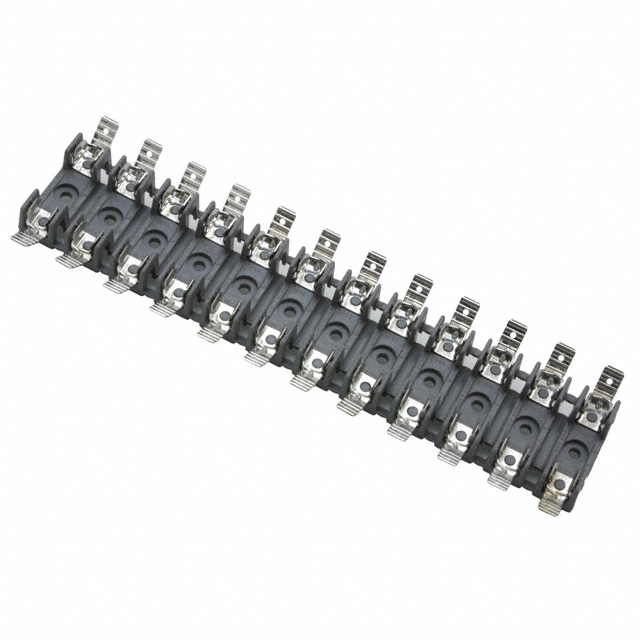

    Littelfuse公司的354系列OMNI-BLOK®模具基座保险丝块(Cartridge Fuse Blocks)是一种适用于3AB/3AG型号保险丝的低轮廓设计模块。该模块具备独立的隔离屏障,能够增强保险丝夹的稳定性并提供额外的防夹损和防电击保护。独特的设计使保险丝夹能够自对准到保险丝帽上,加上一整块的保险丝夹/终端确保了低接触电阻。此外,通过弹簧黄铜材料的应用,实现了更高的电流等级。除了双极单元外,多极单元可以拆分为所需数量的极点,以满足不同的应用需求。

    技术参数


    - 额定值:多个型号具备不同的额定电流和电压,具体如下:
    - 354 000:30A, 600V DC/AC
    - 354 600:20A, 600V DC/AC
    - 354 700:30A, 600V DC/AC
    - 354 800:20A, 600V DC/AC
    - 354 900:30A, 600V DC/AC
    - 354 101-GY:15A, 600V DC/AC
    - 电气信息:
    - 保险丝夹类型:包括焊接端子、3/16英寸快速接线夹、1/4英寸快速接线夹、1/4英寸印刷电路板焊接端子等。
    - 兼容保险丝尺寸:Size 3AB/AG。
    - 环境条件:工作温度范围为-40°C至+85°C。
    - 绝缘强度:最低1500V。

    产品特点和优势


    354系列保险丝块具有多项优势:
    - 独特的隔离屏障:显著增强了保险丝夹的稳定性和安全性,降低了损坏风险。
    - 自我对准功能:设计使得保险丝夹能够自动对准到保险丝帽,保证了低接触电阻。
    - 高电流承载能力:使用弹簧黄铜夹材料,提升了电流承载能力。
    - 灵活的多极配置:支持多极单元拆分,可根据需要获取不同数量的极点。

    应用案例和使用建议


    应用案例
    这些保险丝块广泛应用于工业控制、电力分配系统等领域,尤其是在需要较高电流容量且可靠性的应用场景中。例如,在风力发电站中,354系列保险丝块可以用于保护关键设备免受过载引起的损害。
    使用建议
    为了确保最佳性能和安全,建议在安装过程中仔细检查所有连接点,确保保险丝夹正确对准并牢固固定。同时,根据具体应用要求选择合适的保险丝夹类型和额定电流,避免过载情况的发生。

    兼容性和支持


    这些保险丝块与其他标准3AB/3AG型号保险丝兼容,适用范围广泛。Littelfuse公司提供了详尽的技术支持文档和客户服务中心,用户可以在官网下载相关资料或联系技术支持解决使用过程中的任何问题。

    常见问题与解决方案


    - 问题1:保险丝经常烧断怎么办?
    - 解决方案:检查负载是否超出保险丝额定值,确认没有短路或其他故障。
    - 问题2:安装过程中保险丝夹不稳固怎么办?
    - 解决方案:确保保险丝夹正确对准保险丝帽,紧固连接部位以增强接触。
    - 问题3:保险丝无法正常熔断?
    - 解决方案:检查是否有阻塞或故障电路,可能需要更换保险丝。

    总结和推荐


    综上所述,Littelfuse 354系列OMNI-BLOK®模具基座保险丝块凭借其独特的设计和优异的性能,在众多应用场景中展现出强大的竞争力。其灵活的配置选项和高度的安全性使其成为工业应用的理想选择。强烈推荐在各类高压、大电流需求的应用环境中使用此款保险丝块。

03540812ZXGY参数

参数
保险丝座类型
保险丝类型 Cartridge
额定电流 20A
长*宽*高 187.45mm(长度)*55.63mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

03540812ZXGY厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540812ZXGY数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540812ZXGY 03540812ZXGY数据手册

03540812ZXGY封装设计

查看详情并下载
Symbol
Footprint
3D Model
