0273.100V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.000385A²S 快速熔断 Board Mount (Cartridge Style Excluded) 100mA 插件 垂直安装,通孔安装 8.89mm(长度)*8.89mm(高度)
供应商型号: ZT-0273.100V
供应商: 海外现货
标准整包数: 1

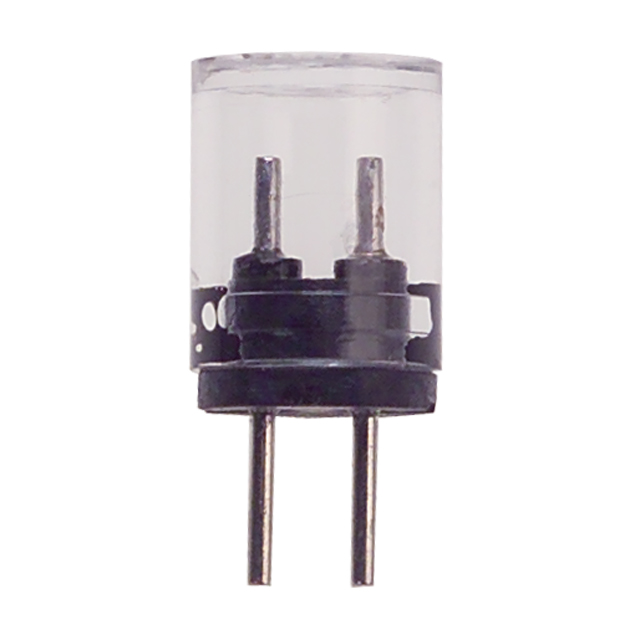

LITTELFUSE 熔断保险丝 0273.100V

0273.100V概述

    # Littelfuse MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列技术手册

    产品简介


    Littelfuse 的 MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列是一种非常快速动作的保险丝,最初为美国太空计划开发。该系列产品设计紧凑,提供高可靠性,并适用于多种电路保护需求。MICRO™ 系列保险丝提供插件式和径向引脚两种样式,具有从 0.002A 到 5A 的广泛电流等级,以适应各种设计需求。
    主要应用领域
    - 印刷电路板及类似设备
    - 电子组件

    技术参数


    以下是 MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列的技术规格和性能参数:
    | 规格 | 描述 |

    | 额定电流范围 | 0.002A 至 5A |
    | 最大电压额定值 | 125VAC/VDC |
    | 中断能力 | 10,000A @ 125VAC/VDC |
    | 冷态电阻 | 8.45e-9Ω 至 2.21Ω |
    | 熔断 I²t | 8.45e-9A²s 至 2.21A²s |
    | 工作温度范围 | 273 和 279 系列:-55°C 至 +85°C |
    272 和 278 系列:-55°C 至 +125°C |

    产品特点和优势


    - 非常快速动作:能在短时间内迅速断开电路,有效保护敏感电子元件。
    - 高断裂能力:能够处理高达 10,000A 的瞬时过载电流。
    - 清晰视窗选项:可选透明盖以便查看熔丝状态。
    - 插件式和径向引脚选项:方便安装和设计灵活性。
    - 军事等级可用:满足 MIL SPEC 军用标准(Military QPL type FM02)。

    应用案例和使用建议


    应用案例
    MICRO™ Very Fast-Acting Fuse 广泛应用于印刷电路板和电子设备中,特别是那些需要高度可靠和快速响应的场合。例如,在某些关键电路中,需要一种能迅速切断电流的保护措施来防止过载损害。
    使用建议
    1. 严格进行应用测试:确保保险丝在实际环境中能够正常工作。
    2. 正确选择型号:根据具体应用场景选择合适的额定电流和电压。
    3. 注意安装环境:确保安装环境符合工作温度要求。

    兼容性和支持


    MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列与多种电子元件和设备兼容,适用于广泛的工业和消费电子产品。Littelfuse 提供详细的技术支持文档和样品,帮助用户进行选型和应用。

    常见问题与解决方案


    常见问题
    1. 如何选择正确的保险丝型号?
    - 根据电路的额定电流和预期的最大过载电流选择合适型号。
    2. 如何判断保险丝的状态?
    - 清晰视窗选项可以方便查看熔丝状态,如已熔断则需更换。
    解决方案
    1. 测试与验证:对保险丝进行实际测试,确保其在预期的工作条件下能够正常运行。
    2. 查阅手册:参考技术手册中的规格参数,选择适合的应用场景。

    总结和推荐


    Littelfuse MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列以其紧凑的设计、高可靠性、快速动作能力和广泛的电流等级赢得了市场的认可。该产品特别适合需要高保护级别的电路设计。强烈推荐在需要高速响应和高可靠性的应用中使用该系列保险丝。
    推荐结论
    强烈推荐使用 Littelfuse MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列,特别是在那些对过载保护有着严格要求的电子设备中。

0273.100V参数

参数
额定电流 100mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.000385A²S
长*宽*高 8.89mm(长度)*8.89mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0273.100V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0273.100V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0273.100V 0273.100V数据手册

0273.100V封装设计

查看详情并下载
Symbol
Footprint
3D Model
