087706.3MRET1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 190A²S 慢速熔断 Cartridge,Ceramic 6.3A 插件,D3.6XL10MM 标准安装,盒式安装,通孔安装 10mm(长度)
供应商型号: CGC-087706.3MRET1P
供应商: 海外现货
标准整包数: 1

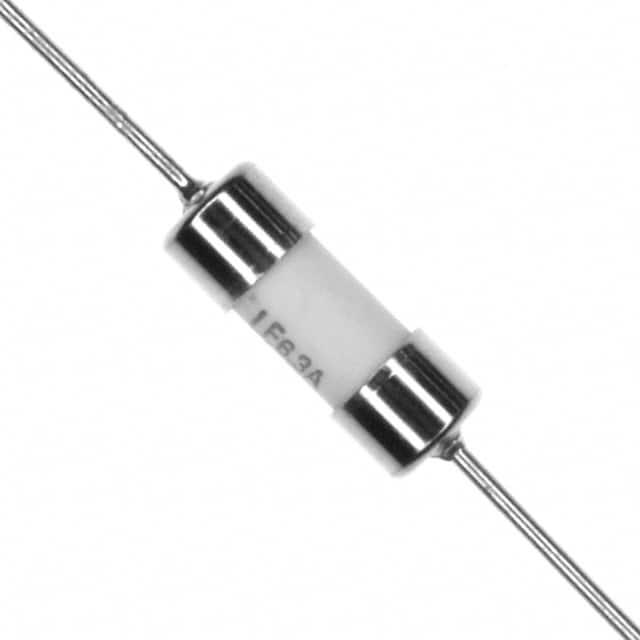

LITTELFUSE 熔断保险丝 087706.3MRET1P

087706.3MRET1P概述

    877系列延时保险丝技术手册

    产品简介


    877系列延时保险丝是一种符合IEC 60127-3标准的小型陶瓷体延时保险丝。采用单引脚轴向引线形式,无铅且符合RoHS要求。它提供2至6.3安培的电流等级,非常适合用于照明、电源和适配器等应用场合。

    技术参数


    - 电气特性:
    - 额定电压: 250VAC
    - 断流能力: 250VAC时分别为35A(2.0A),40A(4.0A),63A(6.3A)
    - 冷态电阻: 2.0A时为0.035欧姆,3.15A时为0.020欧姆,4.0A时为0.0167欧姆,6.3A时为0.0087欧姆
    - 熔断时间: 见下表
    | 电流倍率 | 最小熔断时间 (秒) | 最大熔断时间 (秒) |
    |
    | 150% | 60分钟
    | 210% | 2分钟 | 2分钟 |
    | 275% | 400毫秒 | 10秒 |
    | 400% | 150毫秒 | 3秒 |
    | 1000% | 20毫秒 | 150毫秒 |
    - 温度重定曲线:
    - 预热温度: 100°C 至 150°C
    - 预热时间: 60-180秒
    - 波峰焊接时间: 2-5秒
    - 手动焊接参数: 焊铁温度 350°C ±5°C, 加热时间 5秒内
    - 不建议使用红外或对流回流工艺

    产品特点和优势


    - 标准合规: 符合IEC 60127-3标准
    - 紧凑设计: 采用小型陶瓷体封装,适用于空间受限的应用
    - 高可靠性: 单引脚轴向引线结构和高质量材料保证了产品的长期稳定运行
    - 环保无铅: 符合RoHS要求,适用于各种绿色电子产品

    应用案例和使用建议


    - 照明应用: 延时特性可保护灯具免受瞬态过载的损坏
    - 电源应用: 在电源电路中,这种保险丝能有效防止瞬时过载引起的故障
    - 适配器应用: 延迟熔断特性使得适配器在启动时更加稳定
    使用建议:
    - 为了确保最佳性能,建议在设计初期进行应用测试,以验证产品的适应性
    - 注意温度和预热条件对焊接的影响,遵循推荐的手动焊接参数

    兼容性和支持


    - 该系列产品与大多数标准电路板焊接工艺兼容
    - 适用的认证机构包括: IEC, CQC, UL等
    - 厂商提供详细的样品和技术支持服务

    常见问题与解决方案


    - Q: 如何正确焊接该保险丝?
    - A: 请遵循推荐的手动焊接参数:焊铁温度 350°C ±5°C, 加热时间 5秒内。不建议使用红外或对流回流工艺。

    - Q: 该保险丝的最大熔断电流是多少?
    - A: 该保险丝的最大熔断电流为63A(6.3A额定电流下的断流能力为63A)

    总结和推荐


    877系列延时保险丝以其紧凑的设计、标准的合规性和广泛的适用性,在照明、电源和适配器等领域具有显著优势。它能够提供可靠的电路保护,且操作简便。强烈推荐使用该产品,尤其是在需要高可靠性的应用场景中。

087706.3MRET1P参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 190A²S
额定电流 6.3A
熔断电流 -
额定电压-AC 250V
长*宽*高 10mm(长度)
通用封装 插件,D3.6XL10MM
安装方式 标准安装,盒式安装,通孔安装
零件状态 在售
包装方式 卷带包装

087706.3MRET1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

087706.3MRET1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 087706.3MRET1P 087706.3MRET1P数据手册

087706.3MRET1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
