V05E20P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 33V 500A 1 29.7V 363V 26V 20V 3J 850pF@1MHz 通孔安装 5mm(宽度)*10mm(高度)
供应商型号: 576-V05E20P
供应商: Mouser
标准整包数: 1

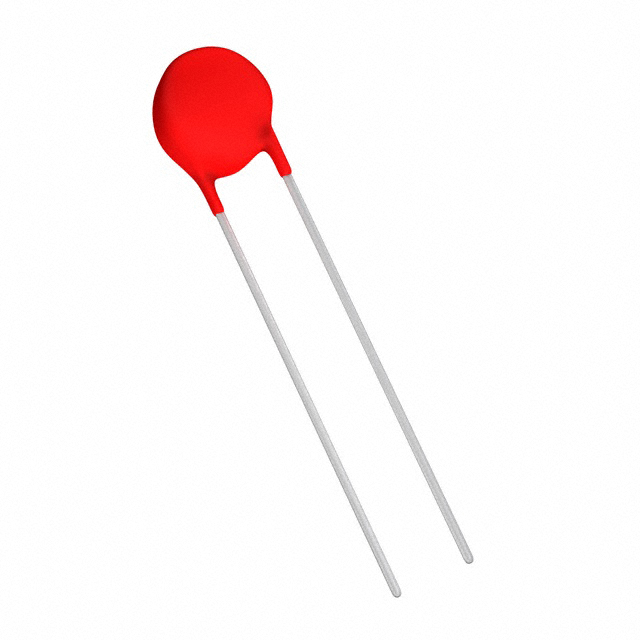

LITTELFUSE 压敏电阻 V05E20P

V05E20P概述

    Littelfuse LV UltraMOV® Varistors

    产品简介


    Littelfuse LV UltraMOV® 系列是一款适用于直流电压应用的径向引脚压敏电阻。这些压敏电阻专为高效保护电子设备免受高脉冲电流引起的损害而设计,如闪电间接干扰、系统开关瞬态和电源异常快速瞬变。LV UltraMOV® 系列广泛应用于各种领域,包括LED照明、无绳电话、音频视频设备、手机充电器、安防系统、火灾报警系统、工业控制系统继电器、防雷装置及电信电源系统。

    技术参数


    - 峰值浪涌电流:高达10kA(8/20μs脉冲)
    - 交流额定电压范围(VM(AC)RMS):11V至95V
    - 直流额定电压范围(VM(DC)):14V至125V
    - 最大瞬态非重复浪涌电流:8/20μs波形下500A至10,000A
    - 瞬态非重复能量能力:2ms波形下0.8J至150J
    - 操作温度范围:
    - 环氧涂层:-40°C至+85°C
    - 酚醛涂层:-40°C至+125°C
    - 存储温度范围:
    - 环氧涂层:-40°C至+125°C
    - 酚醛涂层:-40°C至+150°C
    - 高电压试验封装(隔离电压能力):
    - 环氧涂层:2500V
    - 酚醛涂层:800V

    产品特点和优势


    - 低电压设计突破:LV UltraMOV® 系列采用先进的低电压设计,提供了高达10kA的峰值浪涌电流处理能力。
    - 小体积:相较于同类产品,LV UltraMOV® 系列在占用更少空间的同时提供了卓越的保护性能。
    - 宽泛的工作电压范围:适合多种应用场合,确保了不同电压需求下的兼容性。
    - 环境友好:符合RoHS标准,无卤素,铅含量低,对环境友好。
    - 耐高温:酚醛涂层选项可承受最高125°C的操作温度,适用于高温环境。
    - 多种型号:提供五种尺寸(5mm, 7mm, 10mm, 14mm 和 20mm),满足不同的安装要求。

    应用案例和使用建议


    LV UltraMOV® 系列被广泛应用于各类电子产品,例如LED灯、移动设备充电器、音频视频设备和工业控制设备等。在实际应用中,建议考虑以下几点以优化性能:
    - 选择合适的型号:根据具体应用中的工作电压范围,选择相应的型号,确保满足特定的应用需求。
    - 热管理:由于高功率传输可能会导致温度升高,建议进行适当的散热设计以避免过热问题。
    - 安装位置:确保压敏电阻正确安装并远离热源和其他可能影响其性能的干扰因素。

    兼容性和支持


    - 认证支持:LV UltraMOV® 系列通过了UL 1449和IEC/EN61051等多项国际安全标准认证。
    - 兼容性:这些设备能够与多种标准接口和其他电子元件兼容,方便集成到现有系统中。
    - 技术支持:Littelfuse 提供详尽的技术文档和专业的客户服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:过热
    - 解决方案:检查是否有足够的散热措施,并确认所选型号是否适合当前的工作条件。
    - 问题2:不正确的电压选择
    - 解决方案:根据具体应用场景选择合适的电压等级,以避免过载或损坏。
    - 问题3:安装不当
    - 解决方案:确保按照制造商的指南正确安装设备,以确保最佳性能和安全性。

    总结和推荐


    综上所述,Littelfuse LV UltraMOV® 系列是一款性能优异、应用广泛的压敏电阻产品。其独特的设计特点、广泛的电压覆盖范围和多种型号选择使其成为保护电子设备的理想选择。对于需要高可靠性和稳定性的应用场景,我们强烈推荐使用这一系列的产品。同时,Littelfuse公司提供的全面支持和服务将进一步提升用户体验和设备的长期稳定性。

V05E20P参数

参数
压敏电压 33V
最小压敏电压 29.7V
最大压敏电压 363V
浪涌电流 500A
最大交流电压 20V
不同频率时的电容 850pF@1MHz
电路数 1
最大直流电压 26V
能量 3J
长*宽*高 5mm(宽度)*10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V05E20P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V05E20P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V05E20P V05E20P数据手册

V05E20P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.3738 ¥ 3.1582
100+ $ 0.2841 ¥ 2.2959
250+ $ 0.2288 ¥ 1.9334
500+ $ 0.1998 ¥ 1.6883
1000+ $ 0.176 ¥ 1.4875
1500+ $ 0.148 ¥ 1.2503
4500+ $ 0.135 ¥ 1.1408
10500+ $ 0.126 ¥ 1.0647
库存: 1456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
