PSR070FS0200Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 4177A²S 100KA,150KA 快速熔断 Square 200A 支架安装,螺纹安装 74mm*43mm*49mm
供应商型号: 5666-PSR070FS0200Z-ND
供应商: Digi-Key
标准整包数: 1

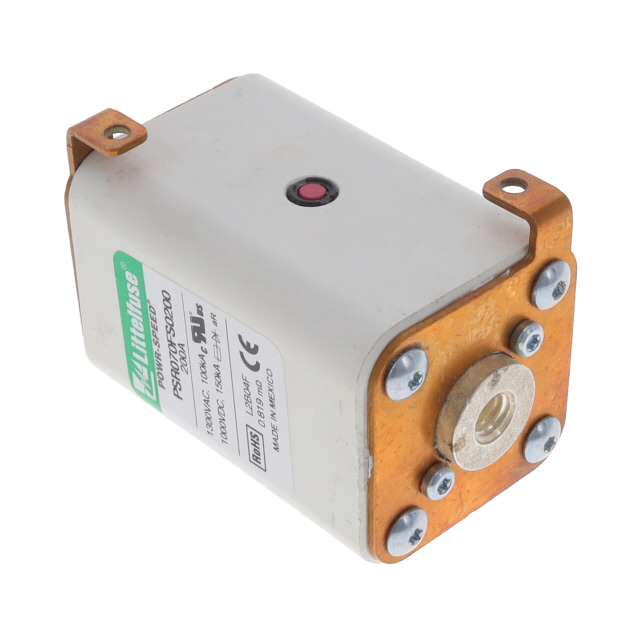

LITTELFUSE 熔断保险丝 PSR070FS0200Z

PSR070FS0200Z概述

    POWR-SPEED® Fuse 技术手册

    1. 产品简介


    POWR-SPEED® Fuse 是一种高可靠性、高性能的快速熔断器,特别适用于保护各种电力半导体器件,如二极管、三端双向可控硅(TRIAC)、绝缘栅双极型晶体管(IGBT)、硅控整流器(SCR)及金属氧化物场效应晶体管(MOSFET)。这些器件通常用于电源转换和电源调节设备中。POWR-SPEED® 系列的产品被广泛应用于多种行业,如纸浆和造纸、起重和重物搬运设备、污水处理设施、大型工厂及各种维修保养场所。

    2. 技术参数


    | 参数 | AC 电压范围 | DC 电压范围 | 最大电流范围 | 断开能力 (AC/DC) | 时间常数 | 微动开关 |

    | 范围 | 550 V - 1300 V | 500 V - 1000 V | 40 A - 2000 A | 100 kA - 200 kA / 150 kA | 10 ms | 是 |
    此外,POWR-SPEED® 系列的典型电气特性如下:
    - 认证机构:UL 248-13、C-UR-US、IEC 60269-4(aR 类别)
    - 环境条件:符合RoHS标准,REACH认证
    - 操作温度:-55°C 到 +125°C
    - 存储温度:最高+35°C,相对湿度<65%

    3. 产品特点和优势


    - 最佳直流性能:确保在直流系统中的出色表现。
    - 电流限制性:具备出色的电流限制能力,以防止过载。
    - 卓越的循环能力:适合频繁的断电和通电情况。
    - 全球认证:cURus、CCC、IEC 认证,满足北美及国际标准。
    - 直接母线安装设计:便于安装且节省空间。
    - 视觉及微动开关指示:可选配的微动开关提供故障指示。
    - 低功耗设计:有助于减少能量损失,提高效率。
    - 符合美国和加拿大要求:达到两地的规范要求。

    4. 应用案例和使用建议


    POWR-SPEED® 熔断器广泛应用于各种设备和系统中,例如:
    - 电力转换设备(不间断电源、逆变器、整流器、驱动装置)
    - 直流系统(直流公共总线、直流注入制动)
    - 电池保护应用(储能系统)
    - 电动汽车充电站
    - 加热器和电源供应
    使用建议:
    - 对于需要频繁断电和通电的应用,选择具有高循环能力的型号。
    - 在关键电路中,采用带微动开关指示的型号以便于监测。
    - 确保安装环境符合规定的温度和湿度条件,以避免潜在的损坏风险。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他常见的电力设备和元器件兼容。
    - 支持服务:由Littelfuse提供,包含技术文档、客户支持和产品维护指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 融断器烧毁 | 检查并调整负载电流至规定范围内。 |
    | 温度过高 | 确认设备周围空气流通良好,避免高温环境。 |
    | 无指示灯 | 确认微动开关连接正常,重新接线测试。 |

    7. 总结和推荐


    POWR-SPEED® 系列熔断器是现代电力系统不可或缺的一部分,能够有效保护电力半导体器件免受过载和短路的影响。其全球认证、高效的电流限制能力和卓越的循环能力使其成为各行业客户的理想选择。我们强烈推荐使用此系列熔断器,特别是在对安全性要求较高的应用场景中。

PSR070FS0200Z参数

参数
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 4177A²S
额定电流 200A
长*宽*高 74mm*43mm*49mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR070FS0200Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR070FS0200Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR070FS0200Z PSR070FS0200Z数据手册
