V5.5MLA0805NHAUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 8.2V 120A 1 7.1V 93V 5.5V 4V 300mJ 1.2nF@1MHz 0805 贴片安装 2.01mm*1.25mm*1.1mm
供应商型号: 576-V5.5MLA0805NHAUT
供应商: Mouser
标准整包数: 1

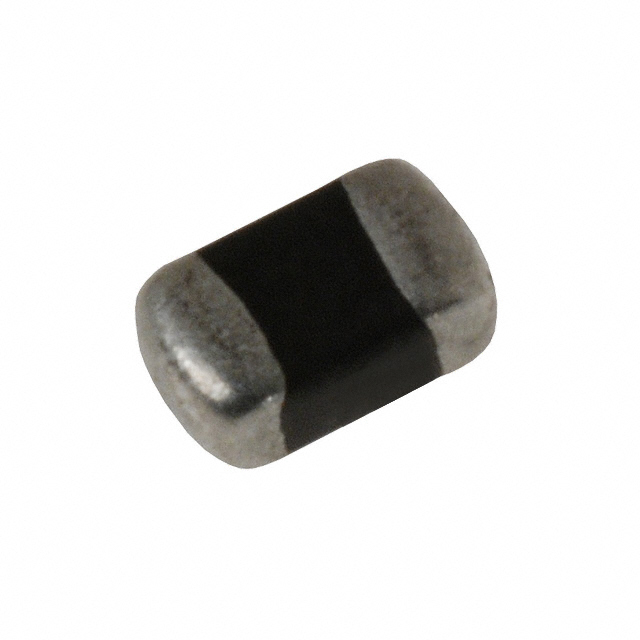

LITTELFUSE 压敏电阻 V5.5MLA0805NHAUTO

V5.5MLA0805NHAUTO概述

    MLA Automotive Series Transient Voltage Surge Suppression Devices

    1. 产品简介


    MLA Automotive Series 是由Littelfuse开发的一种表面贴装多层压敏电阻(MLVs),专为汽车应用设计。这些装置采用多层陶瓷技术制造,能够有效抑制多种瞬态事件,包括符合IEC 61000-4-2标准的电磁兼容(EMC)需求。它们通常用于保护电路板上的集成电路(ICs)和其他组件免受瞬态电压的影响。

    2. 技术参数


    - 额定电压范围:直流电压(VM(DC)) 3.5V 至 120V;交流电压(VM(AC) RMS) 2.5V 至 107V
    - 最大连续工作电压:根据具体型号从3.5V到120V不等
    - 峰值脉冲电流(8/20μs波形):最高可达500A
    - 峰值脉冲能量(10/1000μs波形):0.1J至2.5J
    - 操作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +150°C
    - 封装尺寸:0603, 0805, 1206, 1210
    - 浪涌能量耐受性:满足SAE J1113负载丢弃规范

    3. 产品特点和优势


    - AEC-Q200认证:确保产品符合汽车电子标准
    - 无卤素且RoHS合规:符合环保要求
    - 无铅、表面贴装设计:适用于现代回流焊和波峰焊接工艺
    - 超宽工作温度范围:-40°C至+125°C,优于Zener二极管
    - 双向钳位特性:无需塑料或环氧树脂包装,保证UL94V-0阻燃等级
    - 小尺寸:比塑料封装组件更小

    4. 应用案例和使用建议


    应用案例:
    - EMC合规:帮助电子设备达到电磁兼容标准
    - 浪涌电压保护:抑制电感开关瞬态或其他瞬态事件
    - 负载丢弃保护:满足SAE J1113规范
    使用建议:
    - 在电路板上合理布局以避免金属线路
    - 遵循推荐的回流焊和波峰焊工艺参数
    - 注意热应力,特别是在高频率脉冲下的操作

    5. 兼容性和支持


    MLA Automotive Series与各种表面贴装技术和设备兼容。Littelfuse提供全面的技术支持和维护服务,包括详细的焊接参数推荐和定制化技术支持。

    6. 常见问题与解决方案


    常见问题:
    - 热稳定性:确保焊接过程中的温度控制严格遵循推荐参数
    - 电气特性波动:选择合适的工作电压和电流以避免过载
    解决方案:
    - 确保适当的预热和冷却:特别是在回流焊和波峰焊过程中
    - 选择合适的封装尺寸:确保与电路板设计的兼容性

    7. 总结和推荐


    MLA Automotive Series 是一款出色的瞬态电压抑制器,具备出色的瞬态响应能力和广泛的应用范围。其独特的技术特性和优越的性价比使其成为许多应用的理想选择。鉴于其卓越的性能和广泛的应用场景,我们强烈推荐这一产品给需要高性能瞬态电压保护的客户。

V5.5MLA0805NHAUTO参数

参数
压敏电压 8.2V
最大直流电压 5.5V
浪涌电流 120A
电路数 1
最大压敏电压 93V
最大交流电压 4V
能量 300mJ
不同频率时的电容 1.2nF@1MHz
最小压敏电压 7.1V
长*宽*高 2.01mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V5.5MLA0805NHAUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V5.5MLA0805NHAUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V5.5MLA0805NHAUTO V5.5MLA0805NHAUTO数据手册

V5.5MLA0805NHAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.3347 ¥ 2.8278
100+ $ 0.2634 ¥ 2.2253
500+ $ 0.2333 ¥ 1.9712
1000+ $ 0.1955 ¥ 1.6518
2500+ $ 0.1717 ¥ 1.451
5000+ $ 0.1652 ¥ 1.3963
10000+ $ 0.1523 ¥ 1.2865
库存: 6215
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
