首页  >  产品百科  >  1206SFS550F/24-2

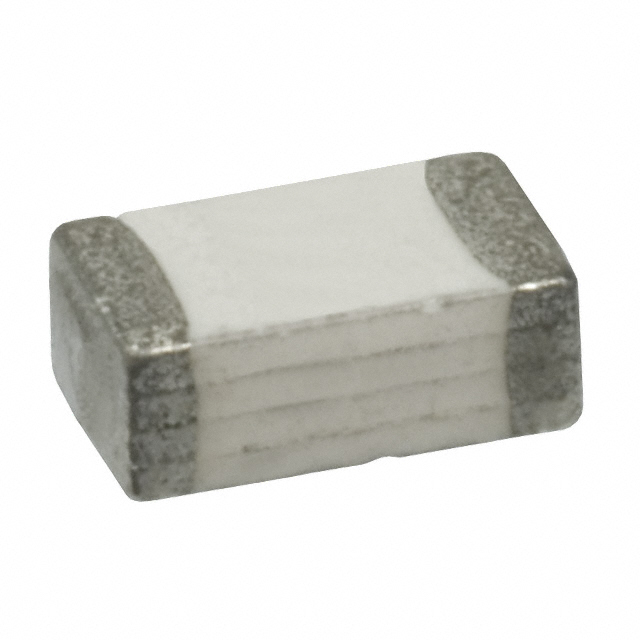

1206SFS550F/24-2

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 24V 6.4A²S 50A 慢速熔断 Board Mount (Cartridge Style Excluded) 5.5A 1206 贴片安装 3.2mm*1.6mm*970μm
供应商型号: N-1206SFS550F/24-2
供应商: 云汉优选
标准整包数: 1
LITTELFUSE 熔断保险丝 1206SFS550F/24-2

1206SFS550F/24-2概述

    表面贴装式保险丝技术手册解析

    产品简介


    表面贴装式保险丝(Surface-Mount Fuses)是一种广泛应用于电子和电气设备中的过流保护元件。TE Circuit Protection提供了一系列面向多种过流保护需求的表面贴装式保险丝,涵盖从0.5A到20A的电流范围。这些保险丝主要用于防止电子和电气设备因过电流而受损,并促进安全运行。其中,电信FT600保险丝还满足北美过流保护要求,包括Telcordia、GR-1089、TIA-968-A标准和UL60950 3版。

    技术参数


    - 电流范围: 0.5A至20A
    - 电压等级: 最高支持63VDC
    - 工作温度: -55°C至+125°C
    - 尺寸: 包括0603、1206等多种规格
    - I²t值: 用于描述熔断能力,不同型号I²t值范围为1.6A²s至1000A²s
    - 典型清断时间: 在200%和300%过载下分别为几毫秒至几秒钟
    - 特性: 脉冲耐受能力、高温稳定性、无卤素设计

    产品特点和优势


    1. 多层设计:显著提升吸收熔断金属的能力,减少电弧时间和可能的涂层破裂风险。
    2. 高可靠性:通过薄型设计实现更小的空间占用,并增强高温度环境下的稳定性。
    3. 多功能支持:支持多种终端设备,如笔记本电脑、打印机、手机等,同时符合RoHS和ELV标准。
    4. 脉冲处理能力:能有效应对瞬态高电流冲击,适合于直流电源系统。

    应用案例和使用建议


    - 案例:典型应用包括手持电子设备、工业控制电路及通信设施的过流保护。
    - 建议:在选择合适的保险丝时,应考虑系统运行的额定电流,并结合预期的瞬态负载波动进行调整。此外,在高温环境下工作的设备应特别注意保险丝的热降额系数。

    兼容性和支持


    这些保险丝与主流PCB制造工艺高度兼容,且无铅设计简化了焊接过程。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利集成这些组件到其设计中。

    常见问题与解决方案


    - 问题1: 温度过高导致保险丝频繁熔断。
    解决方法: 确认实际工作环境温度,并适当降低系统电流或选择更高额定值的保险丝。
    - 问题2: 脉冲干扰导致误动作。
    解决方法: 使用具有更好脉冲耐受能力的保险丝,并重新评估系统的脉冲特性。

    总结和推荐


    TE Circuit Protection提供的表面贴装式保险丝以其多样化的产品线、卓越的技术特性和广泛的适用性在市场上占据领先地位。无论是从可靠性还是成本效益角度来看,它们都是电子设计工程师的理想选择。强烈推荐在需要高性能过流保护的应用场合中使用此系列产品。

1206SFS550F/24-2参数

参数
额定电压-AC -
额定电压-DC 24V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 6.4A²S
额定电流 5.5A
熔断电流 50A
长*宽*高 3.2mm*1.6mm*970μm
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

1206SFS550F/24-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1206SFS550F/24-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 1206SFS550F/24-2 1206SFS550F/24-2数据手册

1206SFS550F/24-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4558 ¥ 4.2617
600+ $ 0.4326 ¥ 4.0448
库存: 2091
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1065.42
直接购买
加入购物车
