PSR033DL0700X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 56763A²S 200KA,150KA 快速熔断 Square 700A 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033DL0700X
供应商: 海外现货
标准整包数: 1

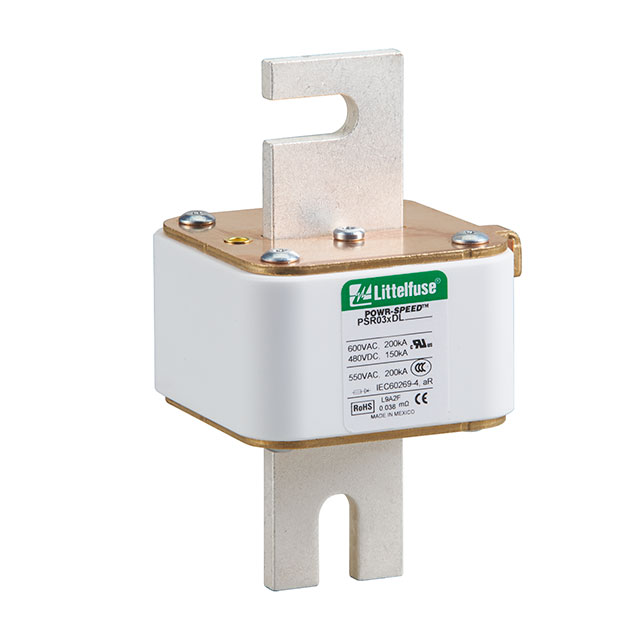

LITTELFUSE 熔断保险丝 PSR033DL0700X

PSR033DL0700X概述

    POWR-SPEED® Fuse: High-Speed Square Body

    1. 产品简介


    POWR-SPEED® Fuse是专为电力半导体设备(如二极管、双向可控硅、IGBT、晶闸管、MOSFET和其他固态器件)设计的高速熔断器。这些设备通常用于电源转换和电源调节设备中,如变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。它们无法承受线路浪涌或过电流情况,因此需要快速可靠的保护措施。Littelfuse的POWR-SPEED®系列产品通过提供优化的电路保护,以满足现代电力转换设备所需的高速响应。

    2. 技术参数


    | 参数 | 值 |

    | 电压等级(交流) | 550 V - 1300 V |
    | 电压等级(直流) | 480 V - 1000 V |
    | 电流等级 | 40 A - 2000 A |
    | 短路中断能力(交流) | 100 kA - 200 kA |
    | 短路中断能力(直流) | 150 kA |
    | 时间常数 | 10 毫秒 |
    | 微动开关 | 是 |
    | 安装方式 | DIN 43653夹式安装 |
    | 材料 | 陶瓷体,镀铜触点 |
    | 认证 | UL 248-13,C-UR-US,IEC 60269-4,CCC,RoHS,REACH |
    | 工作温度范围 | -55°C 到 +125°C |
    | 存储温度范围 | 高达 +35°C,相对湿度 <65% |

    3. 产品特点和优势


    - 最佳直流性能:卓越的直流耐受能力和快速断开时间。
    - 极高限流性:提供高效的过载和短路保护。
    - 优秀的循环能力:适用于频繁的负载变化。
    - 全球认证:符合cURus、CCC和IEC标准。
    - 可视化和微动开关指示:标准配置下具备可见熔断指示,可选配微动开关实现外部指示。
    - 低功耗设计:减少热损失,提高系统效率。
    - 符合美国和加拿大要求:通过UL认证,确保产品符合国际安全标准。

    4. 应用案例和使用建议


    典型应用包括电力转换设备(如UPS、逆变器、整流器和驱动器)、直流系统(如直流公共总线、直流制动)、电池保护应用(如能量存储系统)、电动汽车充电站和加热器及电源供应设备。在这些应用中,POWR-SPEED® Fuses能够在短时间内迅速切断故障电流,有效保护下游设备免受损害。
    使用建议:安装时确保正确的电流等级匹配,避免过载运行。定期检查微动开关状态,确保指示功能正常。同时注意保持良好的散热环境,防止高温损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品与多种标准设备兼容,如DIN 43653标准接口。
    - 支持:制造商提供详尽的技术文档和客户支持服务,包括安装指南、使用手册和技术咨询热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔丝未能在预期时间内熔断 | 检查电流等级是否匹配,考虑更换合适型号。 |
    | 微动开关失效 | 确认安装正确并重新检测。若仍不工作,则联系技术支持。 |
    | 过热现象 | 检查周围环境温度和空气流通状况,调整安装位置。 |

    7. 总结和推荐


    总体来看,POWR-SPEED® Fuses在高电流和高电压环境下表现出色,具有优异的断开速度和可靠性,特别适合应用于电力转换和电池管理系统。由于其全球认证和全面的支持体系,这使得它成为市场上极为可靠的选择。强烈推荐在需要高效电路保护的应用中使用这款产品。

PSR033DL0700X参数

参数
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 56763A²S
额定电流 700A
熔断电流 200KA,150KA
额定电压-AC 700V
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR033DL0700X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033DL0700X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033DL0700X PSR033DL0700X数据手册

PSR033DL0700X封装设计

查看详情并下载
Symbol
Footprint
3D Model
