IXDF602D2TR

产品分类: 栅极电源驱动器
厂牌: LITTELFUSE
产品描述: 7.5ns 2 4.5V 35V 800mV,3V Inverting,Non-Inverting IGBT,MOSFET,N沟道,P沟道 6.5ns 低压侧 2A,2A DFN-8-EP 贴片安装,黏合安装
供应商型号: 5656-IXDF602D2TR-ND
供应商: Digi-Key
标准整包数: 2000

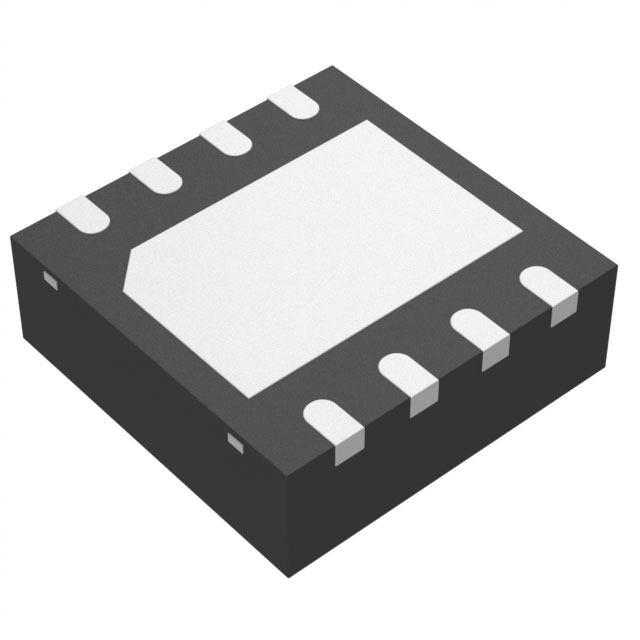

LITTELFUSE 栅极电源驱动器 IXDF602D2TR

IXDF602D2TR概述


    产品简介


    IXD602 双高速门驱动器是一款专为高效功率MOSFET和IGBT开关设计的双通道高速门驱动器。每个通道可以提供高达2A的峰值源电流或沉电流,从而实现快速开关操作。该系列产品适用于多种应用场景,包括电源管理、电机控制、直流到直流转换、Class-D开关放大器和脉冲变压器驱动。

    技术参数


    - 峰值驱动电流:2A
    - 工作电压范围:4.5V至35V
    - 工作温度范围:-40°C至+125°C
    - 输入兼容性:CMOS兼容,可承受最高达5V的负摆动
    - 输出连接方式:多个器件可以并联以增加驱动电流
    - 上升时间与下降时间:匹配且小于10ns
    - 传播延迟时间:低,典型值为35-60ns
    - 静态电流:低,典型值为10μA
    - 输出阻抗:低

    产品特点和优势


    - 高电流能力:2A的源电流和沉电流能够驱动大功率设备。
    - 宽温范围:从-40°C到+125°C的宽工作温度范围使其适合恶劣环境下的应用。
    - 高频率响应:匹配的上升时间和下降时间使得IXD602特别适合于高频开关应用。
    - 低功耗:10μA的静态电流有助于降低系统的整体功耗。
    - 高可靠性:通过匹配的上升时间和下降时间以及低传播延迟,提高了系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 高效功率MOSFET和IGBT开关:如在电动汽车中用于驱动功率MOSFET和IGBT,提供高效的电能转换。
    2. 开关模式电源:用于提高电源的效率和稳定性。
    3. 电机控制:如在工业机器人中作为电机控制器的一部分,实现精确的速度控制。
    4. 直流到直流转换器:提高能源转换效率,适用于便携式电子设备。
    5. Class-D开关放大器:提供清晰的声音信号传输,适用于音响系统。
    6. 脉冲变压器驱动:用于各种通信和测量设备中。
    使用建议
    - 在使用时确保适当的散热措施,避免过热损坏。
    - 在应用中,应注意不要超过额定的最大电流,以免导致器件失效。
    - 对于需要并联使用的情况,建议仔细检查并遵循制造商的并联指南,以确保正确的电流分配。

    兼容性和支持


    IXD602 系列产品有多种封装形式,包括标准的8针DIP、SOIC、带金属背板的Power SOIC 和 DFN。不同封装形式适用于不同的应用需求。此外,制造商还提供了相应的技术支持和服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:如何确定合适的驱动电流?
    - 解决方案:根据所驱动的功率MOSFET或IGBT的规格选择合适的驱动电流。IXD602可以提供高达2A的驱动电流,通常足够应对大多数应用需求。

    - 问题2:如何进行散热设计?
    - 解决方案:可以通过增加散热片或使用散热器来提高散热效果。另外,对于长时间工作的场合,建议选择具有更高热导率的封装形式。

    - 问题3:如何测试驱动器的性能?
    - 解决方案:使用示波器测量驱动器的上升时间、下降时间和传播延迟。参考技术手册中的测试条件和测试电路进行测量。

    总结和推荐


    IXD602 系列双高速门驱动器以其出色的性能、高可靠性以及广泛的适用性,在电源管理和电机控制领域具有显著的优势。其在高频率和高温环境下的稳定表现使其成为众多应用的理想选择。无论是从产品的设计角度还是实际应用的角度来看,IXD602都是一款值得推荐的产品。强烈建议在需要高效功率驱动的场合下使用。

IXDF602D2TR参数

参数
通道类型 -
栅极类型 IGBT,MOSFET,N沟道,P沟道
最大传播延迟时间 -
最大工作供电电压 35V
上升时间 7.5ns
逻辑电压 - VIL,VIH 800mV,3V
下降时间 6.5ns
输入类型 Inverting,Non-Inverting
电流 - 峰值输出(灌入,拉出) 2A,2A
最小工作供电电压 4.5V
驱动数量 2
驱动配置 低压侧
最大高压侧电压-自举 -
通用封装 DFN-8-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

IXDF602D2TR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXDF602D2TR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 栅极电源驱动器 LITTELFUSE IXDF602D2TR IXDF602D2TR数据手册

IXDF602D2TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
