V11X350E

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 560V 6KA 1 504V 616V 450V 350V 136J 270pF@1kHz 通孔安装
供应商型号: 576-V11X350E
供应商: Mouser
标准整包数: 1

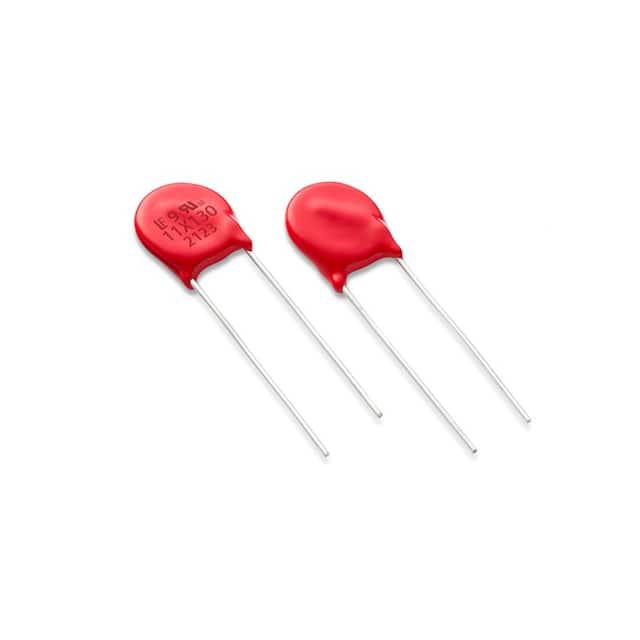

LITTELFUSE 压敏电阻 V11X350E

V11X350E概述


    产品简介


    Littelfuse Xtreme Varistor 系列是一种专门为需要高浪涌能量吸收和多次脉冲承受能力的应用而设计的电子元器件。该系列产品包括六种标准直径尺寸:5毫米、7毫米、10毫米、11毫米、14毫米和20毫米。这些压敏电阻广泛应用于各种电子设备中,如家用电器、户外LED照明驱动电源、开关模式电源(SMPS)、浪涌保护装置(SPD)、漏电断路器(GFCI和AFCI)以及智能家居和安全系统中的消防报警和烟雾探测器等。

    技术参数


    以下是Littelfuse Xtreme Varistor系列的主要技术规格:
    | 参数 | 单位 | 数值范围 |
    |
    | 持续操作电压(交流) | V | 130至680 |
    | 持续操作电压(直流) | V | 170至895 |
    | 脉冲电流 | kA | 1.2至15 |
    | 单脉冲能量 | J | 9.5至880 |
    | 工作温度范围 | °C | -40至+125 |
    | 储存温度范围 | °C | -40至+150 |
    | 伏安系数(在指定测试电流下) | %/°C | <0.01 |
    具体型号的技术规格如下:
    - V05X130E: 额定能量 9.5 J,最大峰值电流 1200 A
    - V07X130E: 额定能量 19 J,最大峰值电流 2500 A
    - V10X130E: 额定能量 34 J,最大峰值电流 4500 A
    - V14X130E: 额定能量 100 J,最大峰值电流 10000 A
    - V20X130E: 额定能量 200 J,最大峰值电流 15000 A

    产品特点和优势


    - 高温适应性: Xtreme Varistor 系列的工作温度高达125°C,使其适合高温度应用环境。
    - 高能量吸收: 最高可吸收880焦耳的能量,适用于处理高强度瞬态电流。
    - 多功能性: 多种型号覆盖不同电压范围,满足多样化的应用需求。
    - 环保材料: 符合RoHS标准,无卤素且不含铅。
    - 合规性: 全球范围内的安全标准认证,确保合规性。
    - 耐用性: 宽泛的工作温度范围和耐高压能力保证长时间稳定运行。

    应用案例和使用建议


    应用案例
    1. 家用电器: Xtreme Varistor 可用于洗衣机、空调等家电设备中,保护电路免受雷击和其他过电压的影响。
    2. LED照明: 户外LED灯具需要抵御恶劣天气,Xtreme Varistor 可有效保护灯具内部电路。
    3. 智能电表: 在智能电表中,Xtreme Varistor 用于防雷击,确保设备稳定运行。
    使用建议
    - 在安装时考虑温度因素,特别是在高温环境下工作的设备。
    - 根据应用的具体需求选择合适的电压等级。
    - 在高压应用中,注意检查峰值电流是否匹配设备需求。
    - 定期检查设备状态,以确保长期稳定的性能。

    兼容性和支持


    - 兼容性: Xtreme Varistor 系列产品具有广泛的兼容性,可以轻松集成到现有的电路设计中。
    - 支持: Littelfuse 提供详尽的技术文档和支持服务,帮助用户在开发和维护过程中获得必要的技术支持。

    常见问题与解决方案


    1. 问: 设备出现过热现象?
    - 答: 检查是否安装在适当的散热环境中,必要时更换更高散热能力的型号。
    2. 问: 高峰电流超出预期?
    - 答: 更换为额定峰值电流更高的型号,或者增加额外的保护措施。
    3. 问: 压敏电阻失效?
    - 答: 重新检测电路连接和周围环境,确认没有过压现象;如果需要,考虑更换更合适的产品型号。

    总结和推荐


    总体来说,Littelfuse Xtreme Varistor 系列是一款性能优异、可靠性强的压敏电阻产品,尤其适合高要求的应用场景。其强大的能量吸收能力和广泛的温度适应性使得它成为各种恶劣环境下的理想选择。对于希望增强设备安全性和稳定性的用户来说,强烈推荐使用该产品。
    通过以上介绍,可以看出 Xtreme Varistor 不仅具备卓越的技术参数,还具备多种独特的优势和广泛应用。希望这篇文章能为您提供关于此产品的全面了解,并助您在选择和应用时做出最佳决策。

V11X350E参数

参数
压敏电压 560V
最大压敏电压 616V
最大直流电压 450V
浪涌电流 6KA
能量 136J
最大交流电压 350V
最小压敏电压 504V
不同频率时的电容 270pF@1kHz
电路数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

V11X350E厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V11X350E数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V11X350E V11X350E数据手册

V11X350E封装设计

查看详情并下载
Symbol
Footprint
3D Model
