P4SMA30A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 25.6V 单向 400W 9.9A 41.4V 28.5V SMA(DO-214AC) 贴片安装
供应商型号: 3392436
供应商: 海外现货
标准整包数: 5

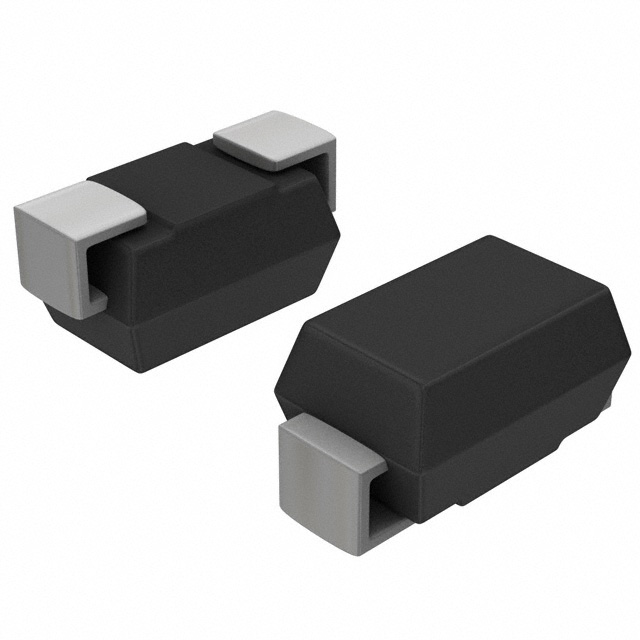

LITTELFUSE TVS二极管/ESD抑制器 P4SMA30A

P4SMA30A概述


    产品简介


    瞬态电压抑制二极管(P4SMA系列)
    瞬态电压抑制二极管(TVS)是用于保护电子设备免受雷击和其他瞬态电压事件影响的理想选择。P4SMA系列特别适用于电信、计算机、工业和消费电子应用中I/O接口、VCC总线及其他易损电路的保护。它们提供高功率瞬态电压抑制能力,适用于各种关键电路的防护。

    技术参数


    主要规格:
    - 峰值脉冲功率耗散: 400W(在10/1000μs波形下)
    - 无限热沉下的功耗: 3.3W(在50°C时)
    - 最大正向浪涌电流(单个半正弦波): 60A(8.3ms)
    - 正向电压: ≤3.5V(单芯片器件)或≤5.0V(堆叠芯片器件)
    - 工作温度范围: -65°C至150°C
    - 存储温度范围: -65°C至175°C
    - 典型热阻: 结到引脚热阻(RθJL)30°C/W,结到环境热阻(RθJA)120°C/W
    电气特性(25°C条件下):
    - 额定电压(VR): 5.8V至68V
    - 击穿电压(VBR): 5.8V至64.6V(具体根据型号)
    - 最大钳位电压(VC): 7.14V至95.5V(具体根据型号)
    - 最大峰值脉冲电流(Ipp): 1000A至64.8A(具体根据型号)
    - 最大反向泄漏电流(IR): ≤0.1μA至≤100μA(具体根据型号)

    产品特点和优势


    1. 出色的钳制能力: 高效地限制瞬态电压,确保敏感设备的安全。
    2. 低增量浪涌电阻: 可以迅速响应并吸收瞬态电流。
    3. 优化的表面贴装足迹: 占用最少的PCB空间。
    4. 快速响应时间: 典型小于1.0ps,确保快速保护。
    5. 坚固耐用: 符合多项行业标准,包括IEC-61000-4-2和IEC-61000-4-4,具有良好的抗冲击性和可靠性。
    6. 防锡须测试通过: 符合JEDEC JESD201A标准。

    应用案例和使用建议


    应用案例:
    - 通信设备: 保护通信接口免受电压瞬变的影响。
    - 计算机系统: 保护计算机内部组件,如CPU和内存,免受雷击引起的电压瞬变。
    - 工业控制系统: 用于工厂自动化设备的电压保护。
    - 消费电子产品: 如电视、电脑等家用电器中的保护。
    使用建议:
    - 在设计电路板时,应确保TVS二极管与被保护电路的布局合理,以确保最佳保护效果。
    - 选择适当的TVS二极管,根据应用的具体电压要求确定合适的型号。
    - 在安装过程中,遵循制造商的焊接参数,确保焊点的质量和可靠性。

    兼容性和支持


    - 兼容性: P4SMA系列符合多种行业标准,包括RoHS和无卤素要求,适用于各种主流制造流程。
    - 支持: Littelfuse提供详尽的技术文档和客户支持,包括在线资源、样品申请和技术咨询。

    常见问题与解决方案


    1. 问:如何正确选择适合的TVS二极管?
    - 答:根据应用的电压要求和电流需求选择合适的TVS二极管型号。
    2. 问:如何避免焊接过程中的损坏?
    - 答:遵循制造商推荐的焊接条件,确保焊接温度和时间符合要求。
    3. 问:如何测试TVS二极管的性能?
    - 答:可以使用标准的电气测量设备,按照制造商提供的规格进行测试。

    总结和推荐


    总体评价:
    P4SMA系列瞬态电压抑制二极管在功率瞬态保护方面表现出色,具有出色的安全性和可靠性。其优异的钳制能力和快速响应使其成为多种应用中保护敏感电子设备的理想选择。
    推荐使用:
    强烈推荐使用P4SMA系列TVS二极管,特别是在需要高效电压瞬态保护的应用中。其卓越的性能和广泛的应用范围使其成为市场上值得信赖的产品之一。

P4SMA30A参数

参数
峰值脉冲电流 9.9A
峰值脉冲功率 400W
极性 单向
工作电压 25.6V
箝位电压 41.4V
击穿电压 28.5V
4.6mm(Max)
DO-214AC,SMA
2.09mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMA30A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4SMA30A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4SMA30A P4SMA30A数据手册

P4SMA30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7724
10+ ¥ 1.3964
100+ ¥ 1.289
500+ ¥ 1.2031
1000+ ¥ 1.1816
5000+ ¥ 1.1816
库存: 6163
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.96
