37300800430

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.00037A²S 快速熔断 Board Mount (Cartridge Style Excluded) 80mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: ZT-37300800430
供应商: 海外现货
标准整包数: 1

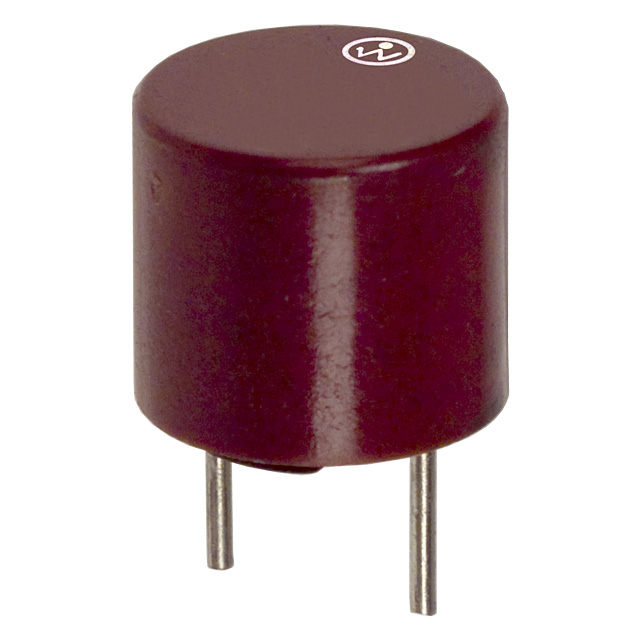

LITTELFUSE 熔断保险丝 37300800430

37300800430概述

    TR5® 373 Series Fast-Acting Radial Lead Fuses

    1. 产品简介


    TR5® 373系列快熔型径向引线保险丝是Littelfuse公司生产的高可靠性产品,专为需要快速响应和高电流断开能力的应用设计。这些保险丝适用于额定电压为250V的电路,具备快速熔断和高过载保护能力。主要应用于电池充电器、消费电子产品、电源供应和工业控制器等领域。

    2. 技术参数


    - 额定电压:250V
    - 电流范围:0.050A到10A
    - 电气特性:
    - 熔断倍率200%时的最大开断时间:
    - 50mA到6.3A:5秒
    - 8A到10A:60秒
    - 额定电流下的最大电压降:1.0×IN(最大值)mV
    - 额定电流下的最大功耗:1.0×IN(最大值)mW
    - 最大熔断积分值:10×IN(最大值)A²s
    - 温度范围:-40°C到+85°C
    - 尺寸:直径8.5mm,长度可选18.8mm或4.3mm

    3. 产品特点和优势


    - 减少PCB空间需求:紧凑的设计使得安装更为灵活。
    - 直接焊装或插件版本:适用多种装配方式。
    - 国际认证:获得多项机构认证,确保产品质量和安全性。
    - 低内阻:提高效率,降低功耗。
    - 抗冲击和振动:适用于严苛的工作环境。
    - 环保材料:符合RoHS、无铅、无卤素标准。

    4. 应用案例和使用建议


    - 电池充电器:适合用于高电流充电器,提供快速保护。
    - 消费电子产品:适用于各种手持设备,确保用户安全。
    - 电源供应:可用于高要求的电源转换和稳压电路。
    - 工业控制器:适用于工业自动化控制系统的过流保护。
    使用建议:
    - 在焊接过程中,请参考手册中的波峰焊接参数,确保正确焊接。
    - 尽量避免红外线或对流再流焊接过程,因为这些工艺可能会影响保险丝的性能。
    - 建议在焊接前进行预热处理,以减小焊接应力。

    5. 兼容性和支持


    TR5® 373系列保险丝具有广泛的适用性,可以与多种电子设备和系统兼容。厂商提供了详细的技术支持文档,包括焊接参数、热重定曲线等,以帮助用户正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:保险丝过早熔断。
    - 解决方案:检查是否存在短路或过载情况,确保电路负载不超过保险丝的额定值。
    - 问题2:无法正常熔断。
    - 解决方案:检查保险丝是否受到物理损坏,如弯曲或碰撞。如果完好,确认电路是否在额定电流范围内运行。
    - 问题3:焊接后保险丝失效。
    - 解决方案:按照手册中的焊接参数进行焊接,确保正确的焊接温度和时间。

    7. 总结和推荐


    TR5® 373系列快熔型径向引线保险丝在应用中表现出色,适用于各种高要求的电子系统。其独特的功能和优势使其在市场上具有较高的竞争力。我们强烈推荐在需要快速保护的场合使用此产品,以确保电路的安全性和可靠性。
    推荐指数:★★★★☆

37300800430参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.00037A²S
额定电流 80mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37300800430厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37300800430数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37300800430 37300800430数据手册

37300800430封装设计

查看详情并下载
Symbol
Footprint
3D Model
