V10P14PL1T7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 22V 2KA 1 242V 18V 14V 20J 4.65nF@1MHz 通孔安装 5mm(宽度)
供应商型号: ZT-V10P14PL1T7
供应商: 海外现货
标准整包数: 1

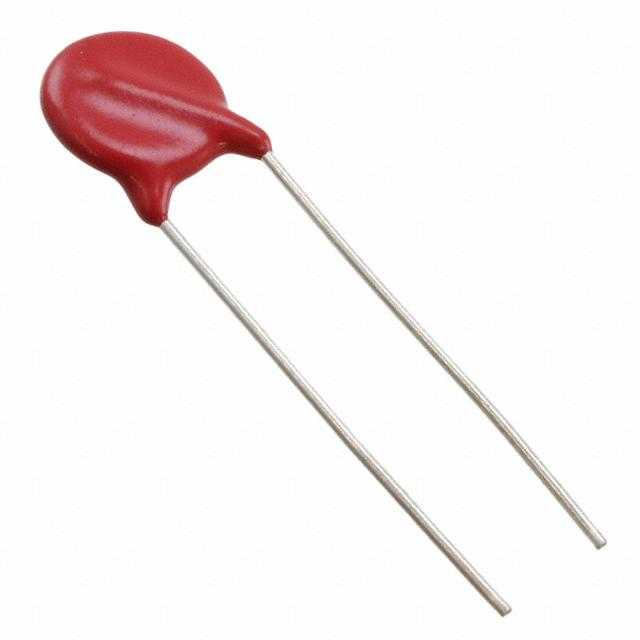

LITTELFUSE 压敏电阻 V10P14PL1T7

V10P14PL1T7概述

    LV UltraMOV®系列径向引线压敏电阻

    产品简介


    LV UltraMOV®系列径向引线压敏电阻是专为直流电压应用而设计的理想电路保护解决方案。该系列产品提供多种型号尺寸(5mm, 7mm, 10mm, 14mm, 和 20mm),适用于宽广的工作电压范围(交流电压11V至95V,直流电压14V至125V)。

    技术参数


    - 最大峰值浪涌电流: 可达10kA(8/20μs脉冲)
    - 连续额定电压:
    - 交流电压范围 (VM(AC)RMS): 11至95V
    - 直流电压范围 (VM(DC)): 14至125V
    - 非重复性瞬态电流能力: 500A至10,000A(8/20μs波形)
    - 非重复性能量能力: 0.8J至150J(2ms波形)
    - 工作环境温度范围:
    - 环氧涂层: -40°C至+85°C
    - 酚醛涂层: -40°C至+125°C
    - 存储温度范围:
    - 环氧涂层: -40°C至+125°C
    - 酚醛涂层: -40°C至+150°C
    - 隔离电压: 环氧涂层2500V,酚醛涂层800V
    - 绝缘电阻: 环氧涂层大于1000MΩ

    产品特点和优势


    - 创新低电压设计: 突破性的低电压压敏电阻设计提供了高达10kA的峰值浪涌电流能力。
    - 紧凑体积: 较小的外形尺寸和体积满足了紧凑型电路保护的需求。
    - 广泛适用: 工作温度范围从-40°C到+125°C,可适应各种恶劣环境。
    - 环保认证: 符合RoHS、无卤素标准。
    - 多样化选择: 提供五种不同尺寸的型号,包括5mm, 7mm, 10mm, 14mm, 和20mm。

    应用案例和使用建议


    - LED灯: 在LED照明系统中用于防止过电压损害。
    - 移动电话充电器: 作为充电器中的关键保护组件。
    - 电信电源系统: 在电信电源系统中,确保高可靠性和长寿命。
    - 无线基站: 用于基站的电压防护,提高系统的稳定性。
    建议在设计电路时充分考虑器件的工作温度范围,尤其是在极端环境条件下。例如,在高温环境下工作时,需要根据技术手册的要求调整浪涌电流和能量等级。

    兼容性和支持


    - 认证: 10mm, 14mm和20mm酚醛涂层产品已获得UL认证和TUV认证,适用于北美地区。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户正确安装和使用产品。

    常见问题与解决方案


    - 问题: 过载后无法正常恢复?
    - 解决方案: 检查是否有足够的散热措施,并确保工作在规定的温度范围内。

    - 问题: 浪涌电流过大导致损坏?
    - 解决方案: 重新计算电路中的电容和电阻值,以降低浪涌电流的影响。

    总结和推荐


    LV UltraMOV®系列径向引线压敏电阻具有出色的耐过电压性能和广泛的应用范围,适用于多种高压环境下的电路保护需求。其优越的设计和可靠的认证使其在市场上具备显著的竞争优势。建议在需要高性能电路保护的场合优先选用此系列产品。

V10P14PL1T7参数

参数
压敏电压 22V
电路数 1
浪涌电流 2KA
不同频率时的电容 4.65nF@1MHz
最大压敏电压 242V
最大交流电压 14V
最大直流电压 18V
能量 20J
最小压敏电压 -
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售

V10P14PL1T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P14PL1T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P14PL1T7 V10P14PL1T7数据手册

V10P14PL1T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
