KR104R0J

产品分类: 温度传感器
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-KR104R0J
供应商: Mouser
标准整包数: 1

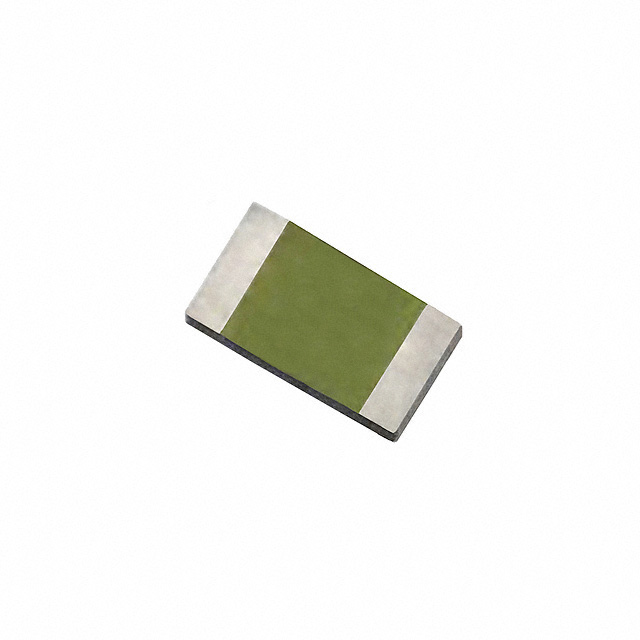

LITTELFUSE 温度传感器 KR104R0J

KR104R0J概述

    # End Banded Chip Thermistor 技术手册

    产品简介


    Littelfuse 的表面贴装端带热敏电阻是一种专为混合基板、集成电路和印刷电路板设计的表面贴装元件。其具有焊料涂层金属化层,适用于线焊、环氧树脂或焊接等多种接触技术。由于采用最先进的设备和技术制造,其尺寸参数极为一致,特别适合用于自动处理和放置设备。

    技术参数


    以下是KR系列0805端带芯片热敏电阻的关键技术参数:
    | 参数 | 值 |

    | 尺寸(英寸) | 长度:0.0787" ± 0.008",厚度:0.050" 最大,宽度:0.0492" ± 0.008",带宽:0.016" 标称 |
    | 电阻值(欧姆) | KR102D0J: 1000Ω, KR252L0J: 2500Ω, KR272G0J: 2700Ω, KR502F0J: 5000Ω, KR103E0J: 10000Ω, KR103G0J: 10000Ω, KR103J0J: 10000Ω, KR303K0J: 30000Ω, KR503L0J: 50000Ω, KR104R0J: 100000Ω, KR204R0J: 200000Ω |
    | 电阻容差 | ± 5% |
    | 温度系数(%/°C) | 25°C下未提供具体数值 |
    | Beta值(K) | 25/50°C: 3250, 25-85°C: 300 |
    | 最大功率额定值(mW) | 300 |
    | 温度范围(°C) | -40 至 +125 |

    产品特点和优势


    1. 表面贴装:便于自动化生产流程。
    2. 小尺寸:节省空间,适用于高密度电路板。
    3. 低价格:具有成本效益。
    4. 镍屏障:提高耐腐蚀性和可靠性。
    5. 非标准阻值:可根据需求定制。
    6. 卷带包装:便于大规模生产和运输。

    应用案例和使用建议


    应用案例
    - 混合基板和集成电路中的温度补偿。
    - 热敏电阻网络中的电阻调整。
    - 自动装配生产线中的精密温度控制。
    使用建议
    - 在安装前检查热敏电阻的尺寸是否符合设计要求。
    - 确保热敏电阻的焊料涂层完全焊接,以确保良好的导电性。
    - 避免热敏电阻在极端温度环境中长期运行,以延长其使用寿命。

    兼容性和支持


    这些热敏电阻支持卷带包装(-TR/-2),并符合EIA-481标准。对于详细的集成和支持信息,用户可以联系Littelfuse公司。

    常见问题与解决方案


    常见问题及解决办法
    1. 热敏电阻不响应温度变化
    - 检查焊接是否完好,确保没有短路或断开连接。
    2. 热敏电阻阻值偏移
    - 检查热敏电阻的工作温度是否超出其额定范围,如果超出,请调整使用环境。
    3. 热敏电阻焊料涂层损坏
    - 更换新的热敏电阻,或者重新进行焊料涂层。

    总结和推荐


    Littelfuse的KR系列0805端带芯片热敏电阻凭借其小巧尺寸、低成本和优异的耐腐蚀性能,非常适合应用于高密度电路板和自动化生产线。对于需要精确温度控制和稳定电阻值的应用场合,这款产品是一个可靠的选择。强烈推荐在需要小型化和高精度的场合使用此产品。

KR104R0J参数

参数
温度阈值 -
精度 -
温度范围 -
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 袋装

KR104R0J厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KR104R0J数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 温度传感器 LITTELFUSE KR104R0J KR104R0J数据手册

KR104R0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.334 ¥ 11.2723
10+ $ 0.9971 ¥ 8.4251
25+ $ 0.797 ¥ 6.7342
50+ $ 0.7172 ¥ 6.0603
100+ $ 0.6996 ¥ 5.9116
250+ $ 0.6275 ¥ 5.3022
500+ $ 0.5778 ¥ 4.8824
1000+ $ 0.486 ¥ 4.1067
2500+ $ 0.418 ¥ 3.5318
库存: 3779
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.27
