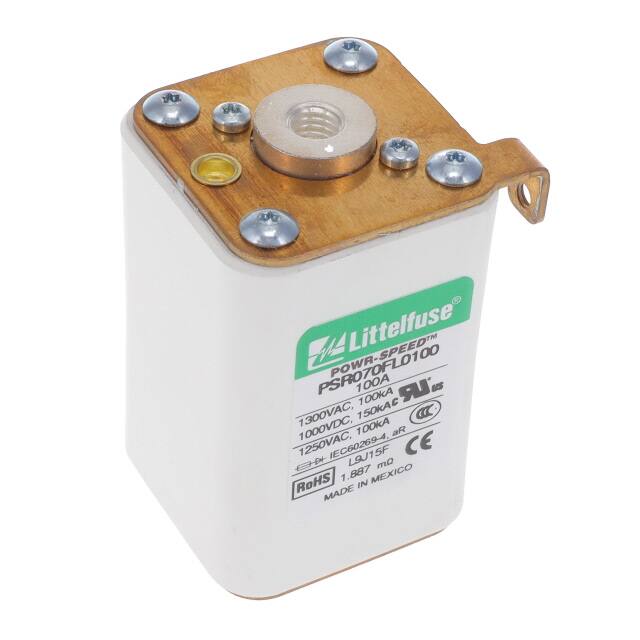

PSR070FL0100Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 974A²S 100KA,150KA 快速熔断 Square 100A 支架安装,螺纹安装 74mm*43mm*49mm
供应商型号: PSR070FL0100Z-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 PSR070FL0100Z

PSR070FL0100Z概述

    POWR-SPEED® Fuse 技术手册

    1. 产品简介


    POWR-SPEED® 系列高速方形体熔断器是 Littelfuse 设计的一款高性能电子保护装置。它专门用于保护电源半导体设备,如二极管、晶闸管、IGBT(绝缘栅双极型晶体管)、SCR(可控硅整流器)、MOSFET(金属氧化物场效应晶体管)以及其他固态设备。这些设备通常应用于电力转换和电力调节设备中,例如变频驱动器、逆变器、不间断电源系统(UPS)、整流器和软启动器。因此,它们对线浪涌和过电流条件极其敏感,需要高响应速度的保护措施。

    2. 技术参数


    POWR-SPEED® 熔断器提供了广泛的电压范围和电流范围,适用于多种电力应用需求。
    - 电压范围:交流电 550 V - 1300 V;直流电 500 V - 1000 V
    - 电流范围:40 A - 2000 A
    - 中断能力:交流电 100 kA - 200 kA;直流电 150 kA
    - 时间常数:10 ms
    - 微动开关:可选配置
    - 安装方式:平端安装
    - 材料:本体为陶瓷,触点为镀铬黄铜
    - 认证:UL 248-13 认证、cURus 认证、CCC 认证、IEC 60269-4(aR 类)
    - 环境合规性:符合 RoHS 和 REACH 规范
    - 操作温度范围:-55°C 至 +125°C
    - 存储温度范围:+35°C 下相对湿度 <65%

    3. 产品特点和优势


    POWR-SPEED® 系列具备多项独特功能和优势:
    - 优秀的直流性能:提供最佳的直流性能表现
    - 极高电流限制能力:具有卓越的电流限制特性
    - 优良的循环使用能力:能够承受多次操作而保持稳定
    - 全球认证:通过了 cURus、CCC、IEC 等多个国际认证
    - 直接母线安装设计:便于快速安装,提高效率
    - 视觉和可选微动开关熔断指示:直观的熔断指示,方便故障排查
    - 低功耗设计:减少能耗,提高能效
    - 符合美国和加拿大标准:满足北美市场的需求
    - aR 性能:符合 IEC 60269-4 标准,确保高可靠性

    4. 应用案例和使用建议


    POWR-SPEED® 熔断器被广泛应用于多个行业和设备中,以下是一些典型的应用案例及建议:
    - 电力转换设备:UPS、逆变器、整流器、驱动器。在这些设备中,熔断器主要用于保护主电路板和其他关键组件。
    - 直流系统:直流公共总线、直流注入制动。对于直流系统的保护,选择合适的熔断器型号可以有效防止电流波动导致的损坏。
    - 电池保护应用:能量储存系统。选择适合容量的熔断器可以保护储能电池不受过载影响。
    - 电动汽车充电站:熔断器可用于保护充电站的主要电源回路,确保充电过程的安全性。
    - 加热器和电源供应器:熔断器可以在过热或短路时迅速切断电源,保障设备和人员安全。

    5. 兼容性和支持


    - 兼容性:POWR-SPEED® 熔断器可与其他常见的电力设备兼容,适用于不同类型的设备和应用。
    - 支持和服务:Littelfuse 提供全面的技术支持和售后服务,确保用户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题 1:如何更换熔断器?
    解决方案:请遵循制造商提供的操作手册进行更换,确保断开所有电源后操作。
    - 问题 2:如何确认熔断器是否正常工作?
    解决方案:通过检查指示灯或测量电阻来确认熔断器的状态。如果出现故障,应及时更换。

    7. 总结和推荐


    POWR-SPEED® 系列高速熔断器凭借其卓越的性能、可靠性和广泛应用范围,成为市场上一款值得信赖的产品。其出色的直流性能、高电流限制能力和全球认证使其适用于各种严苛的工作环境。建议在电力转换和电力调节设备中优先考虑选用此系列熔断器,以确保设备的安全运行。总体而言,POWR-SPEED® 系列是一款值得推荐的产品。

PSR070FL0100Z参数

参数
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 974A²S
额定电流 100A
长*宽*高 74mm*43mm*49mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR070FL0100Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR070FL0100Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR070FL0100Z PSR070FL0100Z数据手册

PSR070FL0100Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
