0215002.MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 11.68A²S 1.5KA 慢速熔断 Cartridge,Ceramic 2A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: D-0215002.MXBP
供应商: Future
标准整包数: 200

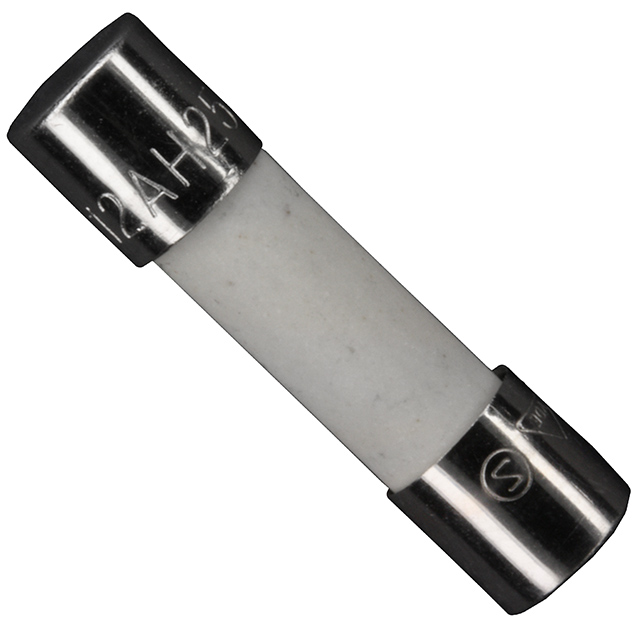

LITTELFUSE 熔断保险丝 0215002.MXBP

0215002.MXBP概述

    电子元器件产品技术手册:Littelfuse 215系列5×20mm延时熔断丝

    产品简介


    Littelfuse 215系列5×20mm延时熔断丝是专门设计用于国际(IEC)标准的延时型陶瓷熔断丝,全球通用。这款熔断丝适用于多种家电或终端设备作为补充保护,可为内部组件或电路提供单个保护。

    技术参数


    | 项目 | 参数 |

    | 额定电流范围 | 0.125A 至 20A |
    | 最大电压 | 250V |
    | 开路能力 | 1500A @ 250VAC, 500A @ 250VAC |
    | 保险丝响应时间 | 0.005秒至150秒 |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    1. 高破断容量:此系列熔断丝具有高达1500A的开路能力,能够处理各种电流负载,提供可靠的安全保护。
    2. 符合国际标准:完全符合IEC 60127-2标准,适用于全球市场。
    3. 环境适应性强:能承受-55°C到+125°C的极端温度条件,以及振动、盐雾、湿度等各种恶劣环境考验。
    4. RoHS合规:无铅设计,符合RoHS标准,绿色环保。

    应用案例和使用建议


    应用场景:这款熔断丝适用于家用电器、工业控制设备、照明系统等场合的过载和短路保护。
    使用建议:
    - 装配工艺:熔断丝的引脚应通过手工焊接工艺进行焊接,避免使用回流焊炉或气流焊炉。
    - 波峰焊参数:推荐预热时间为60至180秒,波峰温度不超过260°C,焊接时间控制在2至5秒之间。

    兼容性和支持


    Littelfuse提供各种包装选项,包括散装、编带、彩色编码等多种选择,满足不同应用场景需求。厂家还提供详尽的技术文档和客户支持服务,确保用户在使用过程中获得充分的支持。

    常见问题与解决方案


    1. 熔断丝提前断开:可能是因为安装位置靠近热源或焊接不当导致。重新检查焊接点,确保热源远离熔断丝。
    2. 熔断丝烧毁但未更换:由于电流过大造成,需更换新的、适当额定值的熔断丝以避免进一步损坏。
    3. 焊接时熔断丝受损:严格遵守推荐的焊接参数,尤其是温度和时间限制。

    总结和推荐


    综上所述,Littelfuse 215系列5×20mm延时熔断丝以其高可靠性、广泛适用性以及符合国际标准的特点,在众多电子产品中表现优异。其设计合理且耐用,能够在恶劣环境下保持稳定性能。因此,强烈推荐使用该产品以提升您的设备安全性和稳定性。

0215002.MXBP参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 11.68A²S
额定电流 2A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0215002.MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0215002.MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0215002.MXBP 0215002.MXBP数据手册

0215002.MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
