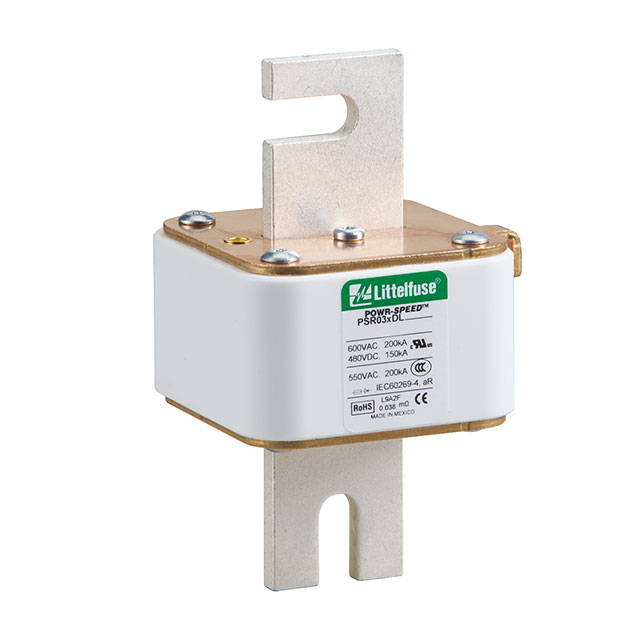

PSR033DL1600X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 650V 779948A²S 200KA,150KA 快速熔断 Square 1.6KA 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033DL1600X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 PSR033DL1600X

PSR033DL1600X概述

    POWR-SPEED® Fuse: High-Speed Square Body

    1. 产品简介


    POWR-SPEED® Fuse 是由Littelfuse公司设计的一款高性能保险丝,主要用于保护现代电力转换和电力调节设备中的功率半导体器件,如二极管、双向可控硅、IGBTs(绝缘栅双极型晶体管)、SCRs(硅控整流器)、MOSFETs(金属氧化物场效应晶体管)及其他固态器件。这些设备通常应用于变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器等场合,这些设备对瞬时过载和浪涌条件极为敏感,因此需要快速而可靠的保护措施。

    2. 技术参数


    POWR-SPEED® 系列保险丝具备以下关键技术和性能参数:
    - 电压范围: 交流电压:550 V – 1300 V;直流电压:480 V – 1000 V。
    - 电流范围: 40 A 至 2000 A。
    - 中断能力: 交流:100 kA – 200 kA;直流:150 kA。
    - 时间常数: 10 ms。
    - 终端类型: 包括DIN 43653插片式固定。
    - 外壳材料: 陶瓷体,镀铜触点。
    - 认证: UL 248-13认证(E71611),C-UR-US认证(E71611),IEC 60269-4 Class aR,CCC认证。
    - 环保认证: 符合RoHS标准,通过REACH认证。
    - 操作温度范围: -55 °C 至 +125 °C。
    - 储存温度范围: 相对湿度<65%,最高温度可达+35°C。

    3. 产品特点和优势


    - 最佳直流性能: 产品提供出色的直流电特性,确保高可靠性。
    - 高速断开能力: 极具电流限制能力,能够在短时间内快速切断电路。
    - 耐久性: 具备优异的循环使用寿命,能够承受频繁的工作周期。
    - 全球认证: 产品符合多个国际安全认证标准,如cURus、CCC、IEC等。
    - 可视化指示: 提供熔断指示(可选配微动开关外部指示)。
    - 低功耗设计: 功率损耗低,有助于提高系统整体效率。
    - 符合美国和加拿大要求: 满足特定地区的技术标准。
    - 符合IEC标准: 根据IEC 60269-4 Class aR规范制造。

    4. 应用案例和使用建议


    - 电力转换设备: 在UPS、逆变器、整流器和变频器中保护关键电力半导体组件。
    - 直流系统: 如直流公共总线、直流制动等应用。
    - 电池保护应用: 适用于能量存储系统,确保高效和安全运行。
    - 电动汽车充电站: 提供必要的过载和短路保护。
    - 加热器和电源供应: 用于各种加热设备和电源供应装置中。
    使用建议:
    - 根据具体应用需求选择适当的电压和电流等级。
    - 确保保险丝安装稳固,并考虑其环境条件,例如温度和湿度。
    - 在高温环境中可能需要额外的冷却措施以保证正常运行。
    - 定期检查保险丝状态,特别是在长期连续工作的条件下。

    5. 兼容性和支持


    POWR-SPEED® Fuse兼容DIN 43653标准,可直接插入符合该标准的设备中。该产品系列还提供微动开关作为可选配件,便于远程监控和报警系统集成。Littelfuse公司为客户提供详尽的技术支持和服务保障,确保在购买和使用过程中的所有疑问都能得到及时解答。

    6. 常见问题与解决方案


    - 问题: 保险丝未能正确熔断。
    - 解决方案: 检查是否满足熔断器的额定电流和电压要求,确认电路连接无误,重新进行测试。
    - 问题: 保险丝损坏后未显示明显的视觉指示。
    - 解决方案: 验证是否有正确的指示灯或者连接外部微动开关,确保连接线路正常。
    - 问题: 发现保险丝过热现象。
    - 解决方案: 检查是否存在过载情况,必要时调整负载或降低工作电流,增加散热措施。

    7. 总结和推荐


    POWR-SPEED® Fuse以其卓越的性能、广泛的适用性和可靠的安全保护功能,在电力转换和保护领域占据重要地位。特别适合于要求极高响应速度和耐用性的应用场景。考虑到其优秀的全球认证资质、广泛的应用领域及完善的售后服务体系,强烈推荐将POWR-SPEED® Fuse纳入您的项目中。

PSR033DL1600X参数

参数
保险丝类型 Square
熔断 I²t 779948A²S
额定电流 1.6KA
熔断电流 200KA,150KA
额定电压-AC 650V
额定电压-DC 500V
熔断特性 快速熔断
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

PSR033DL1600X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033DL1600X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033DL1600X PSR033DL1600X数据手册

PSR033DL1600X封装设计

查看详情并下载
Symbol
Footprint
3D Model
