0324.375HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 0.05A²S 快速熔断 Cartridge,Ceramic 375mA 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: ZT-0324.375HXP
供应商: 海外现货
标准整包数: 1

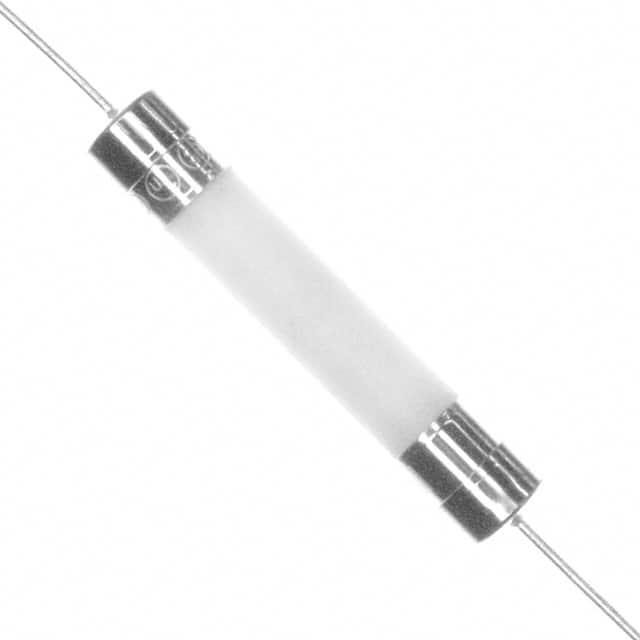

LITTELFUSE 熔断保险丝 0324.375HXP

0324.375HXP概述

    # Littelfuse 3AB Fast-Acting Fuse: 314/324 系列

    产品简介


    Littelfuse 3AB Fast-Acting Fuse 系列是一款专为高电流负载设计的产品。该系列由陶瓷体结构组成,可提供更高的断路能力与电压等级。这些快熔型保险丝适用于需要对高电流进行有效保护的应用场景,例如家电、工业设备以及利用设备中。

    技术参数


    电气特性
    - 额定电流:0.375A 至 40A
    - 额定电压:250V AC 或 DC(部分型号最高可达 280V AC)
    - 断路能力:高达 10kA
    - 冷态电阻:依据不同型号从 0.189 欧姆到 22925 欧姆不等
    - 融化 I²t:依据不同型号从 0.210A²s 到 22925A²s 不等
    - 保险丝认证:通过 UL 248-14 标准认证
    - 工作温度范围:-55°C 至 +125°C
    - 符合 RoHS 和无铅标准
    其他技术规格
    - 陶瓷体结构
    - 引线材料:镀锡铜引线
    - 终端强度:满足 MIL-STD-202, Method 211, Test Condition A 的标准
    - 焊接性:符合 MIL-STD-202 Method 208
    - 持久温度曲线测试:5 个循环,-65°C 至 +125°C
    - 振动测试:满足 MIL-STD-202, Method 201
    - 湿度测试:符合 MIL-STD-202, Method 103, Test Condition A (高RH和高温40°C持续240小时)
    - 盐雾测试:满足 MIL-STD-202, Method 101, Test Condition B

    产品特点和优势


    - 高断路能力:具有高达 10kA 的断路能力,适用于各种高电流应用。
    - 适应性:该系列产品可用于多种格式,包括卡式和轴向引脚形式,同时具有不同的成型尺寸。
    - 环境适应性:能够在 -55°C 至 +125°C 的极端环境下稳定工作。
    - 高效保护:用于家电或利用设备中的补充保护,可以单独保护组件或内部电路。
    - 环保合规:RoHS 合规和无铅标准,符合严格的环保要求。

    应用案例和使用建议


    应用案例
    - 家电产品中的过流保护:如洗衣机、空调和冰箱。
    - 工业设备中的过流保护:如机床、自动化生产线和电机驱动系统。
    - 电信和网络设备中的过流保护:如路由器、交换机和服务器。
    使用建议
    - 在安装过程中,根据具体应用需求选择合适的额定电流值。
    - 需要注意的是,不建议将这些设备用于红外或对流再流焊接过程,而是推荐使用手工焊接或波峰焊接。
    - 在焊接时需遵循推荐的焊接参数,包括预热时间、焊接时间和冷却时间。

    兼容性和支持


    - 兼容性:适用于各种工业和家电设备,能够与传统面板安装式保险丝座、低轮廓 OMNI-BLOK® 保险丝座和高电流螺钉端子保险丝座等配件搭配使用。
    - 技术支持:对于超出最大额定电压和电流的应用,请联系制造商获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:如何确定正确的保险丝额定电流?
    - 解决方案:根据所保护设备的最大工作电流的 135% 至 200% 选择保险丝额定电流。例如,如果设备的工作电流是 10A,则可以选择 13.5A 至 20A 的保险丝。

    2. 问题:安装过程中需要注意哪些事项?
    - 解决方案:在安装过程中,务必遵循厂家推荐的焊接参数,并确保使用合适的焊料和焊接工具。避免使用不适合的焊接方式,以防止保险丝损坏。

    3. 问题:保险丝损坏后如何更换?
    - 解决方案:更换保险丝时,先确保切断电源,然后选用相同规格的新保险丝进行替换。切勿使用额定电流不同的保险丝替代,以免造成设备故障或危险。

    总结和推荐


    总体评价
    Littelfuse 3AB 快熔型保险丝系列以其卓越的性能、广泛的应用领域以及优良的可靠性,成为高电流应用场景下的理想选择。该系列产品不仅能够满足不同工业和家电设备的需求,还提供了全面的技术支持和保障。
    推荐意见
    我们强烈推荐 Littelfuse 3AB 快熔型保险丝系列,尤其是那些需要高电流保护且对设备稳定性要求较高的应用场景。无论是家用电器还是工业自动化领域,这款保险丝都能够提供可靠的过流保护。

0324.375HXP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.05A²S
额定电流 375mA
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0324.375HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0324.375HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0324.375HXP 0324.375HXP数据手册

0324.375HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
