首页  >  产品百科  >  V07P17P

V07P17P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 1KA 1 297V 22V 17V 6J 2.1nF@1MHz 通孔安装 5mm(宽度)
供应商型号: ZT-V07P17P
供应商: 海外现货
标准整包数: 1

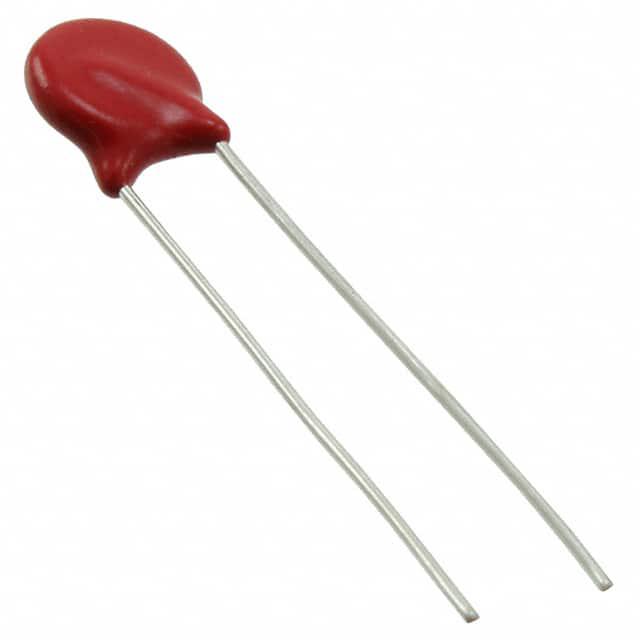

LITTELFUSE 压敏电阻 V07P17P

V07P17P概述

    LV UltraMOV® 系列径向引脚压敏电阻

    产品简介


    LV UltraMOV® 系列径向引脚压敏电阻是由 Littelfuse 公司生产的一款高效电路保护元件。该系列压敏电阻特别适用于直流电压应用场合,能够有效保护电路免受高电流脉冲引起的损坏,例如雷击干扰、系统开关瞬变及异常快速瞬变等。LV UltraMOV® 压敏电阻具备多种尺寸型号,便于用户根据不同的应用需求进行选择。

    技术参数


    - 额定电压范围:
    - 交流电压(VM(AC)RMS):11V 至 95V
    - 直流电压(VM(DC)):14V 至 125V
    - 最大峰值电流(8/20µs 脉冲):500A 至 10,000A
    - 非重复能量能力(2ms 脉冲波形):0.8J 至 150J
    - 操作温度范围(环氧涂层):-40°C 至 +85°C
    - 存储温度范围(环氧涂层):-40°C 至 +125°C
    - 隔离电压能力(环氧涂层):2500V
    - 隔离电压能力(酚醛涂层):800V
    - 绝缘电阻(环氧涂层):>1,000 MΩ

    产品特点和优势


    - 低电压设计:突破性的低电压压敏电阻设计提供了高达 10kA 的峰值浪涌电流额定值。
    - 紧凑设计:减少保护所需的占地面积和体积。
    - 宽操作电压范围:支持广泛的交流和直流电压。
    - 环保材料:无铅、无卤素且符合 RoHS 标准。
    - 高温适应性:酚醛涂层选项可在高达 125°C 的温度下正常工作。
    - 五种型号:提供 5mm、7mm、10mm、14mm 和 20mm 五种尺寸型号。

    应用案例和使用建议


    LV UltraMOV® 系列广泛应用于多个领域,如 LED 灯具、无线基站、电信电源系统等。例如,在 LED 灯具中,该压敏电阻可以有效保护灯具免受电压突变的影响。在无线基站中,这些压敏电阻可以帮助防止因外部电气干扰导致的损坏。
    使用建议:
    - 在应用中确保不超过建议的平均功率耗散限制。
    - 对于超过 85°C 环境温度的应用,需根据降额曲线调整额定值。

    兼容性和支持


    - 认证信息:10mm、14mm 和 20mm 酚醛涂层部件已获得美国和加拿大的 UL 认证。
    - 资源支持:Littelfuse 提供丰富的配件和样品支持,帮助客户快速集成到现有系统中。

    常见问题与解决方案


    1. Q: 设备的连续工作温度范围是多少?
    - A: 环氧涂层为 -40°C 至 +85°C,酚醛涂层为 -40°C 至 +125°C。
    2. Q: 如何判断设备是否处于安全状态?
    - A: 定期检查设备的工作状态,注意观察是否有过热现象,确保工作温度在规定范围内。

    总结和推荐


    LV UltraMOV® 系列径向引脚压敏电阻以其卓越的设计和性能,为各种应用提供了可靠的电路保护解决方案。特别是在需要高效能、紧凑型保护元件的环境中,其表现尤为突出。因此,我们强烈推荐使用这款产品。此外,考虑到其广泛的认证和支持网络,它也是市场的理想选择。

V07P17P参数

参数
压敏电压 27V
能量 6J
浪涌电流 1KA
不同频率时的电容 2.1nF@1MHz
最大直流电压 22V
最大交流电压 17V
电路数 1
最小压敏电压 -
最大压敏电压 297V
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07P17P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07P17P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07P17P V07P17P数据手册

V07P17P封装设计

查看详情并下载
Symbol
Footprint
3D Model
