首页  >  产品百科  >  V07E25PL2T

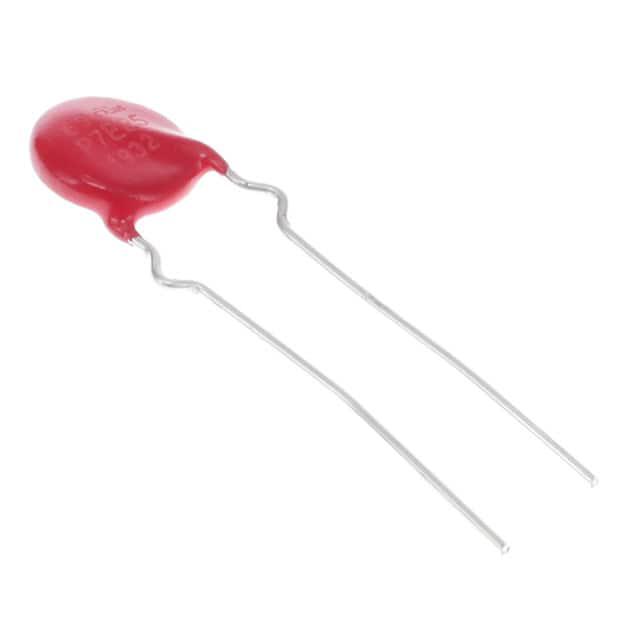

V07E25PL2T

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 39V 1KA 1 35.1V 429V 31V 25V 5.5J 1.5nF@1MHz 通孔安装
供应商型号: F12133TR-ND
供应商: Digi-Key
标准整包数: 1000
LITTELFUSE 压敏电阻 V07E25PL2T

V07E25PL2T概述

    LV UltraMOV® Series Radial Leaded Varistors

    产品简介


    Littelfuse 的 LV UltraMOV® 系列是专为直流电压应用设计的理想电路保护解决方案。这些径向引线压敏电阻提供高峰值浪涌电流额定值,可用于抵御由间接雷击干扰、系统开关瞬态和电源异常快速瞬变所引起的高峰值浪涌电流损伤。适用于多种电子设备,包括LED灯、无绳电话、音频和视频设备、移动电话充电器、安全系统、消防报警系统、工业控制接触继电器、电涌保护装置、电信电源系统和无线基站等。

    技术参数


    - 额定电压范围
    - AC电压范围(VM(AC)RMS):11V至95V
    - 直流电压范围(VM(DC)):14V至125V
    - 非重复性浪涌电流(8/20μs脉冲):500A至10,000A
    - 非重复能量能力(2ms脉冲):0.8J至150J
    - 工作环境温度
    - 环境温度范围(TA)(环氧涂层):-40°C至+85°C
    - 环境温度范围(TA)(酚醛涂层):-40°C至+125°C
    - 存储温度范围(TSTG)(环氧涂层):-40°C至+125°C
    - 存储温度范围(TSTG)(酚醛涂层):-40°C至+150°C
    - 隔离电压:
    - 环氧涂层:2500V
    - 酚醛涂层:800V
    - 绝缘电阻(环氧涂层):>1,000 MΩ

    产品特点和优势


    - 突破性的低电压设计:提供高达10kA的峰值浪涌电流额定值。
    - 紧凑设计:减少电路保护所需的占地面积。
    - 宽工作电压范围:适用于多种应用需求。
    - 环保材料:铅、卤素和RoHS合规。
    - 高温适应性:工作温度范围高达125°C(酚醛涂层选项)。
    - 五种型号尺寸:提供灵活的选择以满足不同需求。

    应用案例和使用建议


    LV UltraMOV® 系列广泛应用于多个领域,例如LED照明系统、无绳电话、音频和视频设备、移动电话充电器、安防系统、工业控制系统等。为了最大化其效能,在设计电路时需要考虑适当的散热设计和负载分配。此外,确保正确的额定电压匹配,避免过载运行。

    兼容性和支持


    10mm、14mm 和 20mm 规格的酚醛涂层压敏电阻已获得UL认证,适用于美国和加拿大。所有环氧涂层压敏电阻(无论大小)均已获得UL认证,适用于美国。提供详尽的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - Q: 在什么情况下需要降低峰值浪涌电流和能量额定值?
    - A: 当环境温度超过85°C时,必须根据曲线图降低峰值浪涌电流和能量额定值。
    - Q: 如何选择合适的型号尺寸?
    - A: 选择符合所需电压和电流规格的型号,同时考虑实际应用中的工作温度和环境因素。
    - Q: 是否有配套的测试工具或资源?
    - A: 提供详尽的样品和配件资源,以及技术支持,帮助客户更好地理解和使用该产品。

    总结和推荐


    总体而言,Littelfuse 的 LV UltraMOV® 系列以其出色的性能、广泛的适用范围和可靠的支持服务,成为了各种应用的理想选择。我们强烈推荐这一系列产品给需要高效电路保护解决方案的工程师和设计师。无论是在严苛的工作环境下还是在日常应用中,LV UltraMOV® 系列都能提供卓越的保护效果。

V07E25PL2T参数

参数
压敏电压 39V
最大直流电压 31V
最大压敏电压 429V
最小压敏电压 35.1V
最大交流电压 25V
浪涌电流 1KA
不同频率时的电容 1.5nF@1MHz
能量 5.5J
电路数 1
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V07E25PL2T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E25PL2T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E25PL2T V07E25PL2T数据手册

V07E25PL2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.135 ¥ 1.1302
2000+ $ 0.1208 ¥ 1.0113
3000+ $ 0.1136 ¥ 0.9509
5000+ $ 0.1055 ¥ 0.8831
7000+ $ 0.1008 ¥ 0.8432
10000+ $ 0.0961 ¥ 0.8044
25000+ $ 0.087 ¥ 0.7278
库存: 3000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1130.2
