55250-00-00-0

产品分类: 位置传感器
厂牌: LITTELFUSE
产品描述: Hall Effect 0°~105° Increase Clockwise 模拟电压 4.5V 5.5V 旋转位置 Recessed Slot 底座安装 30.25mm(宽度)
供应商型号: HE601-ND
供应商: Digi-Key
标准整包数: 1

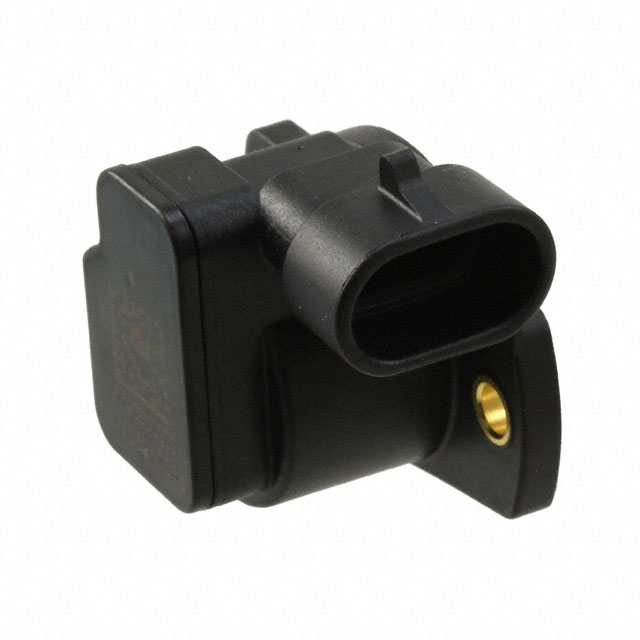

LITTELFUSE 位置传感器 55250-00-00-0

55250-00-00-0概述

    55250 角度位移传感器技术手册解析

    1. 产品简介


    Littelfuse 的 55250 系列旋转绝对位置传感器提供介于 0 到 105 度之间的角度测量,并且可实现完整的 360 度旋转。这些传感器采用非接触式磁性霍尔效应技术,而不是常见的通过电阻的滑动接触产品。这种内部设计使得传感器不受机械磨损或污染的影响。产品通常用于各种车辆和工业领域,能够在极端环境中运行,具有从 -40°C 到 125°C 的工作温度范围。

    2. 技术参数


    - 传感范围:105 度
    - 绝对旋转位置传感器
    - 输出类型:模拟信号、PWM 或 SPI(根据定制需求)
    - 操作电压:推荐直流电压 4.5 至 5.5 V,最大过电压 20 V,最大反向电压 -10 V
    - 电源电流:最大 16 mA
    - 输出电流:-8 到 +8 mA
    - 编程输出电压范围:0.5 到 4.5 V
    - 编程传感范围:105 度
    - 分辨率:0.11 度
    - 精度:±4 度
    - 响应时间:最大 4 毫秒
    - 启动时间:最大 15 毫秒
    - 工作温度范围:-40°C 至 +125°C
    - 连接器类型:Delphi 12162181

    3. 产品特点和优势


    - 长寿命:无磨损组件
    - 高速:快速响应时间
    - 恶劣环境不敏感:霍尔效应传感器不易受环境影响
    - 小巧坚固:适用于紧凑的空间

    4. 应用案例和使用建议


    55250 系列传感器广泛应用于各种汽车和工业领域的位置检测。具体应用包括:
    - 踏板位置检测
    - 电机旋钮位置检测
    - 浮球液位传感器
    - 无接触电位器
    使用建议:由于其高精度和稳定性,可以优先考虑使用在需要长期稳定测量的应用中。同时,确保环境温度不超过额定范围,以保证传感器的最佳性能。

    5. 兼容性和支持


    - 兼容性:传感器兼容 Delphi 12162181 型密封连接器。
    - 技术支持:如需进一步定制或技术支持,请联系 Littelfuse 获取更多细节。

    6. 常见问题与解决方案


    - 问题 1:传感器在低温下无法正常工作。
    - 解决方案:确认工作环境温度在规定的范围内,如有必要,请采取加热措施。
    - 问题 2:传感器输出不稳定。
    - 解决方案:检查连接器和接线是否有松动,重新校准传感器以获得更稳定的输出。
    - 问题 3:传感器在高温环境下工作异常。
    - 解决方案:确保传感器安装在散热良好的位置,或加装散热装置。

    7. 总结和推荐


    总体而言,Littelfuse 的 55250 系列旋转绝对位置传感器以其高精度、稳定性和耐用性在市场上具备较强竞争力。其非接触式的霍尔效应设计使其非常适合需要长期稳定测量的应用。此外,产品的小巧坚固和广泛的温度适应能力使其成为多种工业和车辆应用的理想选择。因此,强烈推荐使用这款传感器来满足您的位置检测需求。

55250-00-00-0参数

参数
输出 模拟电压
输出类型 Increase Clockwise
电阻容差 -
技术 Hall Effect
最小工作供电电压 4.5V
致动器类型 Recessed Slot
线性范围 -
旋转角 0°~105°
线性度 -
用于测量 旋转位置
最大工作供电电压 5.5V
长*宽*高 30.25mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

55250-00-00-0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55250-00-00-0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 位置传感器 LITTELFUSE 55250-00-00-0 55250-00-00-0数据手册

55250-00-00-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
