V3.5MLA1206NHAUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 5.35V 100A 1 7V 3.5V 2.5V 300mJ 3nF@1MHz 1206 贴片安装
供应商型号: ZT-V3.5MLA1206NHAUTO
供应商: 海外现货
标准整包数: 1

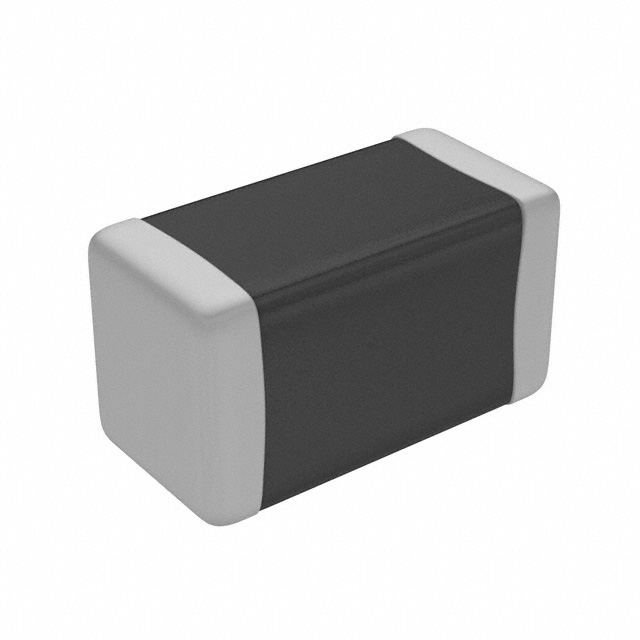

LITTELFUSE 压敏电阻 V3.5MLA1206NHAUTO

V3.5MLA1206NHAUTO概述


    产品简介


    金属氧化物压敏电阻(MOVs)
    MLA Automotive Series是Littelfuse公司推出的表面贴装多层压敏电阻系列,特别适用于汽车领域的瞬态电压保护。该系列产品采用多层制造技术,能够有效抑制多种瞬态事件,如符合IEC 61000-4-2标准的电磁兼容性(EMC)。这些压敏电阻可以保护电路板上的集成电路和其他组件,非常适合用于电源、控制线和信号线。

    技术参数


    | 规格 | 描述 |

    | 额定工作电压范围(VM(DC))| 3.5V 至 120V |
    | 额定电流(8/20µs脉冲) | 最高达 500A |
    | 额定能量(10/1000µs脉冲)| 0.1 至 2.5J |
    | 操作温度范围(TA) | -40°C 至 +125°C |
    | 封装尺寸 | 0603、0805、1206 和 1210 |

    产品特点和优势


    MLA Automotive Series拥有以下独特功能和优势:
    - 符合AEC-Q200标准,确保汽车应用的高可靠性。
    - 无卤素,符合RoHS标准,环保且对人类健康友好。
    - 多层陶瓷构造技术,提供良好的热分布和响应速度。
    - 超宽的工作电压范围和能量等级,适用范围广。
    - 高温耐受能力优于齐纳二极管,适合恶劣环境。
    - 小巧的体积设计,占用更少的空间。

    应用案例和使用建议


    MLA Automotive Series广泛应用于汽车电子系统,包括:
    - 用于抑制电路板上的感应开关或瞬态事件,如EMC测试中的静电放电(ESD)保护。
    - 在工业标准如MIL-STD-883c方法3015.7和IEC 61000-4-2中指定的瞬态电压保护。
    - 替代传统的表面安装瞬态电压抑制器(TVS)二极管,提高空间利用率和性能。
    使用建议:
    - 由于封装尺寸较小,建议使用适当的焊盘布局以确保可靠的焊接。
    - 使用推荐的回流焊或波峰焊工艺,以避免因过高的温度梯度导致的损坏。

    兼容性和支持


    MLA Automotive Series可与现代回流焊和波峰焊工艺兼容。Littelfuse公司提供了详细的焊料选择和工艺参数,以确保最佳焊接效果。此外,还可以定制低电容要求的产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中出现裂纹 | 使用适当的预热步骤并控制温度梯度 |
    | 设备在高温环境下表现不佳 | 确保操作温度在规定的范围内 |
    | 泄漏电流过高 | 检查电路板的设计和组件选型 |

    总结和推荐


    MLA Automotive Series是一款适用于汽车应用的高效瞬态电压保护器件,具备广泛的额定电压范围和优异的电气性能。它的小巧封装和高可靠性的特点使其成为替代传统TVS二极管的理想选择。我们强烈推荐这款产品给需要高性能瞬态电压保护的应用场合。通过遵循正确的焊接和操作规范,用户可以获得长期稳定的性能。

V3.5MLA1206NHAUTO参数

参数
压敏电压 5.35V
最大直流电压 3.5V
最大交流电压 2.5V
浪涌电流 100A
电路数 1
能量 300mJ
最大压敏电压 7V
最小压敏电压 -
不同频率时的电容 3nF@1MHz
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V3.5MLA1206NHAUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V3.5MLA1206NHAUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V3.5MLA1206NHAUTO V3.5MLA1206NHAUTO数据手册

V3.5MLA1206NHAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
