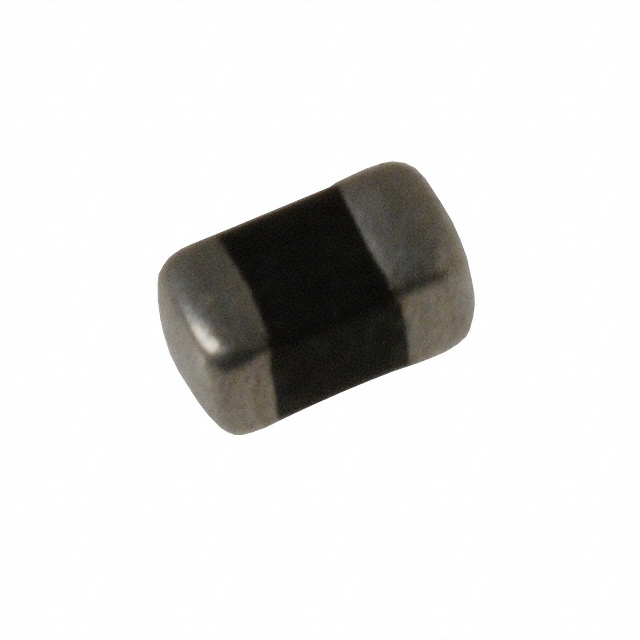

V16MLA0603NH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述:
供应商型号: 1294-V16MLA0603NH-CHP
供应商: Digi-Key
标准整包数: 2500
LITTELFUSE 压敏电阻 V16MLA0603NH

V16MLA0603NH概述


    产品简介


    产品类型:金属氧化物压敏电阻(MOV),属于表面贴装多层压敏电阻(MLV)系列。
    主要功能:用于电路板级别的瞬态电压抑制,保护集成电路和其他组件免受各种瞬态事件的影响,如电感开关、电磁兼容性(EMC)标准规定的瞬态事件等。
    应用领域:广泛应用于电源供应、控制线路和信号线路,尤其适用于需要实现电磁兼容性的电子产品。

    技术参数


    - 封装尺寸:0402, 0603, 0805, 1206 和 1210 芯片尺寸
    - 额定电压范围:5.5V 至 120V
    - 最大工作电压:在 125°C 时可达 135V
    - 额定峰值脉冲电流:根据型号不同,从 20A 到 500A 不等
    - 额定能量吸收:在 10/1000µs 波形下,从 0.02J 到 2.5J 不等
    - 最大钳位电压:根据型号不同,从 13V 到 260V 不等
    - 工作温度范围:-55°C 到 +125°C
    - 电容值:从几 pF 到数千 pF 不等
    - 泄漏电流:典型值小于 25µA,最大值为 100µA
    - ESD 等级:符合 IEC 61000-4-2 标准,接触放电 8kV 和空气放电 15kV

    产品特点和优势


    1. 环保材料:无卤素,符合 RoHS 标准
    2. 低电容版本:提供低电容版本,适合高频应用
    3. 宽工作温度范围:比 Zener 二极管更宽的工作温度范围
    4. 小体积:相比塑料封装部件具有更小的体积
    5. 双向钳位:内置双向钳位功能
    6. 抗 ESD 性能:符合 IEC 61000-4-2 标准,提供高达 15kV 的抗静电能力

    应用案例和使用建议


    应用案例:用于电源线路的瞬态电压抑制,保护集成电路和晶体管免受瞬态电压的影响。例如,在通信设备中用于保护敏感电路,避免过电压导致的损坏。
    使用建议:建议在设计电路时考虑瞬态电压事件的频率和强度,选择合适的型号以确保足够的能量吸收能力和响应速度。对于高速 ESD 保护,可考虑搭配其他专用的 ESD 保护器件,如 MLE 或 MLN 系列。

    兼容性和支持


    兼容性:与现代回流焊和波峰焊接工艺兼容。提供多种封装选项,包括 "R", "H", "T" 和 "A" 等。
    支持和维护:由 Littelfuse 提供技术支持,推荐的焊接工艺包括回流焊和波峰焊接。焊接温度和梯度需严格控制,以避免热应力和热冲击。

    常见问题与解决方案


    问题 1:焊接过程中温度过高导致器件损坏。
    解决方案:建议使用预热阶段,并控制峰值温度不超过规定范围。确保焊接过程中的温度梯度不超过每秒 4°C。
    问题 2:瞬态电压抑制效果不佳。
    解决方案:检查所选型号是否满足应用需求。确认其额定电压和能量吸收能力是否匹配瞬态事件的要求。
    问题 3:器件出现异常发热。
    解决方案:检查瞬态电压事件的频率和强度是否超出器件的承受范围。考虑选择更高额定功率的型号或改善散热设计。

    总结和推荐


    综合评估:MLA 系列的多层陶瓷结构技术提供了卓越的瞬态电压抑制能力,具备广泛的电压和能量吸收范围。特别适合需要高可靠性、紧凑设计的应用场合。
    推荐使用:强烈推荐使用 MLA 系列器件,特别是在需要高可靠性、紧凑设计和优异瞬态电压抑制性能的应用中。该系列器件能够显著提高电路的可靠性和电磁兼容性。
