PGR-4300-120

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: TS-PGR-4300-120
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 PGR-4300-120

PGR-4300-120概述

    电子元器件产品技术手册:PGR-4300发电机接地故障继电器

    产品简介

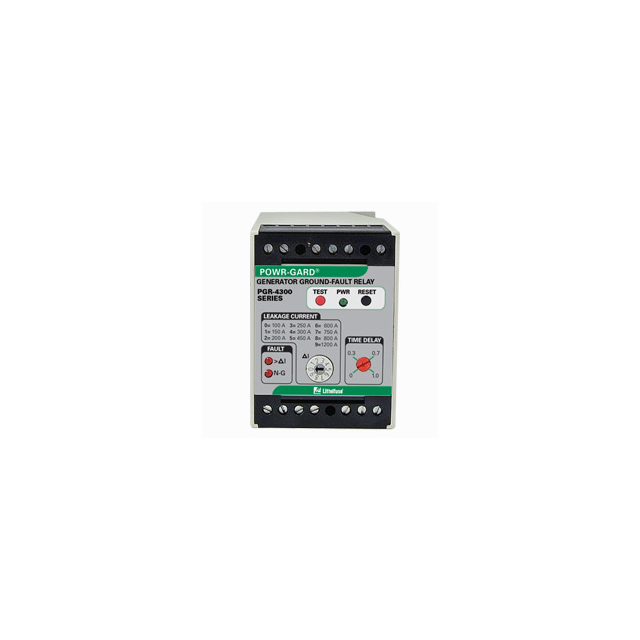

    PGR-4300发电机接地故障继电器(型号GFA300)是专为检测发电机接地故障而设计的一款高性能电子元件。它能够简化安装过程,并且可以用于三种和四种极的转换开关。PGR-4300通过监测中性线与地线之间的连续性,确保系统稳定运行。适用于任何缺乏空间安装电流互感器(CTs)的应用场合。

    技术参数


    - 控制电源: 12 Vdc、24 Vdc、120 Vac
    - 输入电压: 参见订购信息
    - 外形尺寸: 高度 75 mm(3.0英寸),宽度 55 mm(2.2英寸),深度 115 mm(4.5英寸)
    - 动作范围: 接地故障检测阈值设置为 100-1200 A
    - 延时时间: 0-1.0秒
    - 接触模式: 非故障安全型
    - 输出接触: 形C接地故障输出
    - 模拟输出: 0-1 mA
    - 认证: UL 列名(E183688)

    产品特点和优势


    1. 无需电流互感器(CTs):简化安装,节省空间。
    2. 可调拾取值:范围为100-1200 A,提供广泛保护,允许系统协调。
    3. 可调延时时间:范围为0-1.0秒,实现快速保护和系统协调。
    4. 输出接触:形C接地故障输出触点用于报警或跳闸目的。
    5. 模拟输出:提供0-1 mA信号,便于连接到可选的百分比电流表(PGA-0500)或控制系统。
    6. 中性至地线连续性报警:监控中性至地线完整性并发出开路警报。
    7. 被动滤波:消除误报。

    应用案例和使用建议


    PGR-4300广泛应用于工业和发电领域。例如,在风力发电机应用中,PGR-4300能够检测接地故障并及时采取措施。建议根据具体应用需求调整继电器的设定值,以确保最佳性能。此外,应定期检查中性至地线的连续性,确保系统的可靠运行。

    兼容性和支持


    - 兼容性: 支持三极和四极转换开关。
    - 配件: PGA-0500(可选百分比电流表),PMA-55(可选面板适配器),PMA-60(可选面板适配器)。
    - 其他支持: 如需进行特殊涂层处理,请咨询工厂。

    常见问题与解决方案


    1. 如何安装PGR-4300?
    - 确保按照制造商提供的安装指南正确安装。
    2. 如何设置接地故障检测阈值?
    - 使用随附的设置按钮进行调整。
    3. 如何连接模拟输出?
    - 按照连接图将模拟输出连接到控制或显示设备。

    总结和推荐


    PGR-4300是一款高度可靠的电子元器件,具有广泛的保护范围和灵活的设置选项。其简洁的安装过程和强大的性能使其成为许多应用的理想选择。由于其出色的兼容性和厂家提供的良好支持,强烈推荐使用PGR-4300发电机接地故障继电器。

PGR-4300-120参数

参数
长*宽*高 55mm(长度)*75mm(高度)
安装方式 DIN导轨安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

PGR-4300-120厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PGR-4300-120数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE PGR-4300-120 PGR-4300-120数据手册

PGR-4300-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2514.5176 ¥ 21373.3996
3+ $ 2364.1839 ¥ 20095.5632
5+ $ 2258.397 ¥ 19196.3745
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
