V20H420P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 680V 10KA 1 612V 748V 560V 420V 330J 600pF@1MHz 通孔安装
供应商型号: 3218252
供应商: 海外现货
标准整包数: 1

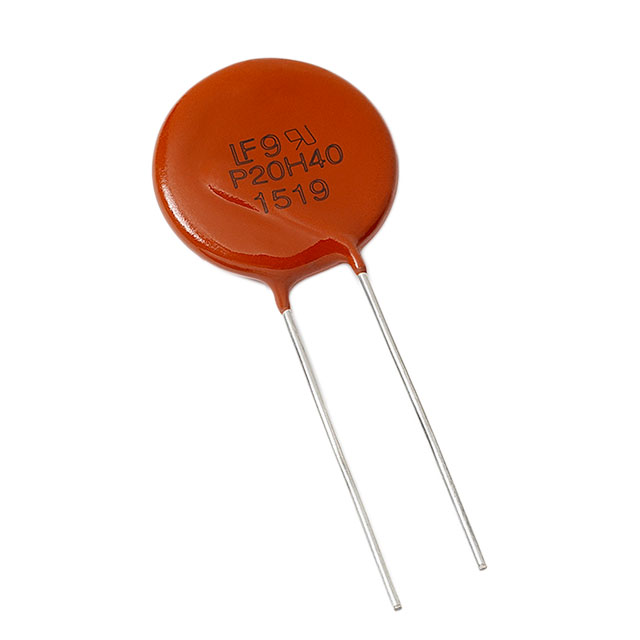

LITTELFUSE 压敏电阻 V20H420P

V20H420P概述

    HMOVTM Metal-Oxide Varistor (MOV) 系列技术手册

    1. 产品简介


    HMOVTM 系列是由Littelfuse公司生产的金属氧化物压敏电阻(MOV),专为需要高浪涌能量吸收和耐高温的应用而设计。这些MOV在高温环境下表现优异,能够承受高达125°C的工作温度。HMOVTM系列广泛应用于LED照明、安防系统(如火灾报警或烟雾探测)、太阳能逆变器、自动化控制及电源供应单元(室外和工业应用)等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定连续工作电压(交流) | 11 V 至 625 V |
    | 额定连续工作电压(直流) | 14 V 至 825 V |
    | 最大峰值电流(8/20μs波形) | 800 A 至 10,000 A |
    | 单脉冲最大非重复能量能力(2 ms波形) | 0.8 J 至 150 J |
    | 工作环境温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +150°C |
    | 温度系数(在指定测试电流下的钳位电压) | <0.01%/°C |

    3. 产品特点和优势


    - 高温性能:能够在高达125°C的工作温度下稳定运行。
    - 高浪涌电流耐受性:单个器件能够承受最高达10kA(8/20μs脉冲)的浪涌电流。
    - 宽工作电压范围:涵盖了从11V到825V的宽广电压范围,适用于多种不同的应用。
    - 三款尺寸:提供10mm、14mm和20mm三种尺寸的型号,以适应不同空间需求。
    - 环保材料:符合RoHS标准,无铅、无卤素。

    4. 应用案例和使用建议


    HMOVTM MOV系列特别适合用于电力系统中以防止各种类型的瞬态过电压。例如,在LED照明中,它们可以保护敏感的电路免受雷击和其他瞬态事件的影响。在安防系统中,它们可以确保火灾报警或烟雾探测系统的正常运行。使用时应注意平均功率耗散不能超过每个型号的额定值(10mm型号为0.4W,14mm型号为0.6W,20mm型号为1W)。

    5. 兼容性和支持


    HMOVTM MOV系列支持RoHS标准,与多种电子设备兼容。此外,Littelfuse公司提供了详尽的技术文档和支持服务,以帮助用户更好地了解和使用这些组件。

    6. 常见问题与解决方案


    - 问题1:如何判断MOV是否因过载而损坏?
    - 解答:观察MOV表面是否有烧焦痕迹或颜色变化,若发现异常应及时更换。

    - 问题2:MOV在超过125°C的工作温度下如何使用?
    - 解答:在高于125°C的环境中,必须降低MOV的浪涌电流和能量额定值。

    7. 总结和推荐


    HMOVTM MOV系列以其卓越的高温性能、高浪涌电流耐受性和宽广的工作电压范围,成为众多应用的理想选择。尽管在极端环境下使用需要注意功率消耗限制,但其出色的性能使其在市场上具有显著的竞争优势。总的来说,我们强烈推荐使用HMOVTM MOV系列作为可靠且高效的瞬态电压抑制解决方案。

V20H420P参数

参数
压敏电压 680V
不同频率时的电容 600pF@1MHz
电路数 1
最大交流电压 420V
最小压敏电压 612V
最大压敏电压 748V
最大直流电压 560V
浪涌电流 10KA
能量 330J
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20H420P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20H420P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20H420P V20H420P数据手册

V20H420P封装设计

查看详情并下载
Symbol
Footprint
3D Model
