V82ZA05P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 82V 400A 1 73.8V 902V 68V 50V 2J 355pF@1MHz 通孔安装 29mm(长度)*10mm(高度)
供应商型号: V82ZA05P
供应商: Arrow
标准整包数: 1

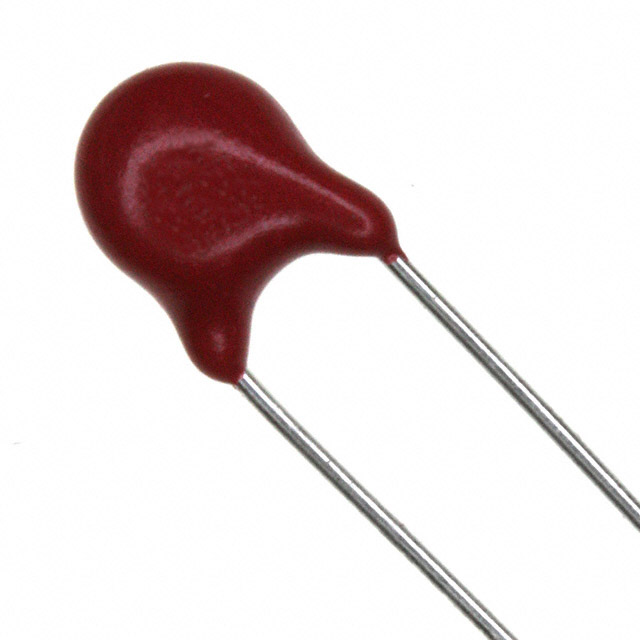

LITTELFUSE 压敏电阻 V82ZA05P

V82ZA05P概述

    ZA 系列径向引线金属氧化物压敏电阻 (MOV)

    产品简介


    ZA 系列径向引线金属氧化物压敏电阻 (MOVs) 是一款专为低至中等电压电路和系统保护设计的径向引线型压敏电阻。这些设备主要应用于电机控制、电信、电磁阀和电源电路,以保护电路板组件并确保数据完整性。ZA 系列提供多种型号尺寸,涵盖5mm到20mm的直径范围,电压范围广泛,适用于各种不同的应用场景。

    技术参数


    ZA 系列的主要技术规格如下:
    - 电压范围:交流电压(VM(AC) RMS)4V 至 460V;直流电压(VM(DC))5.5V 至 615V。
    - 峰值脉冲电流(ITM):对于8/20μs电流波形,50A 至 6500A。
    - 单脉冲能量范围(WTM):对于10/1000μs电流波形,0.1J 至 52J。
    - 工作温度范围:-55°C 至 +85°C;存储温度范围:-55°C 至 +125°C。
    - 封装涂层绝缘电压能力:2500V。
    - 涂层绝缘电阻:1000 MΩ。
    - 容许应力:绝对最大额定值的任何超过部分都可能导致设备永久损坏。
    - 认证标准:通过 UL1449、CECC 42201-006、IEC 61051-1 和 IEC 61051-2 等认证。

    产品特点和优势


    ZA 系列具有以下显著特点和优势:
    - 无铅、无卤素且符合RoHS标准,确保环保友好。
    - 宽广的工作电压范围,适应多种应用场景。
    - 无需降额直至85°C环境温度,提高可靠性。
    - 五种型号尺寸可选:5mm、7mm、10mm、14mm 和 20mm。
    - 适用于焊接或印刷电路板设计的径向引脚封装。
    - 标准引脚形式选项,便于集成。
    - 符合UL 1449认证标准,确保产品质量。

    应用案例和使用建议


    应用案例:ZA 系列特别适合用于电机控制、电信、电磁阀和电源电路中,以保护电路板组件和确保数据完整性。例如,在工业控制系统中,当电压波动频繁时,ZA 系列可以有效地保护敏感的电子元件免受过电压损害。
    使用建议:为了充分发挥ZA 系列的优势,建议在安装时确保设备连接稳固,避免高温和潮湿环境。此外,定期进行维护检查以确保设备正常运行。

    兼容性和支持


    ZA 系列设备与广泛的电子元件和设备兼容,适用范围广泛。制造商提供了详细的用户手册和技术支持,帮助用户更好地理解和使用该系列产品。如有需要,用户还可以联系制造商获取更多定制化服务。

    常见问题与解决方案


    常见问题:
    1. 设备如何选择正确的型号尺寸?
    - 解决方案:根据具体应用场景所需的电压和电流等级选择合适的型号尺寸。通常,型号尺寸越大,能承受的电流和能量就越高。
    2. 设备在高温环境下性能如何变化?
    - 解决方案:ZA 系列设备在85°C环境下无需降额,但超过此温度需按照规定降额使用,以避免性能下降。

    总结和推荐


    ZA 系列径向引线金属氧化物压敏电阻凭借其宽广的工作电压范围、高可靠性、环保材料和广泛的认证,成为保护低至中等电压电路的理想选择。无论是在电机控制还是电源电路中,ZA 系列都能有效保护电路板组件并确保数据的完整性。总体来说,ZA 系列值得在各类电力保护应用中广泛采用。
    推荐:强烈推荐ZA 系列作为电力保护应用中的可靠选择。

V82ZA05P参数

参数
压敏电压 82V
浪涌电流 400A
电路数 1
不同频率时的电容 355pF@1MHz
最大交流电压 50V
最大压敏电压 902V
能量 2J
最大直流电压 68V
最小压敏电压 73.8V
长*宽*高 29mm(长度)*10mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
