首页  >  产品百科  >  V10E30P

V10E30P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 47V 2KA 1 42.3V 517V 38V 30V 26J 2.55nF@1MHz 通孔安装 5mm(宽度)*16mm(高度)
供应商型号: F6210-ND
供应商: Digi-Key
标准整包数: 1

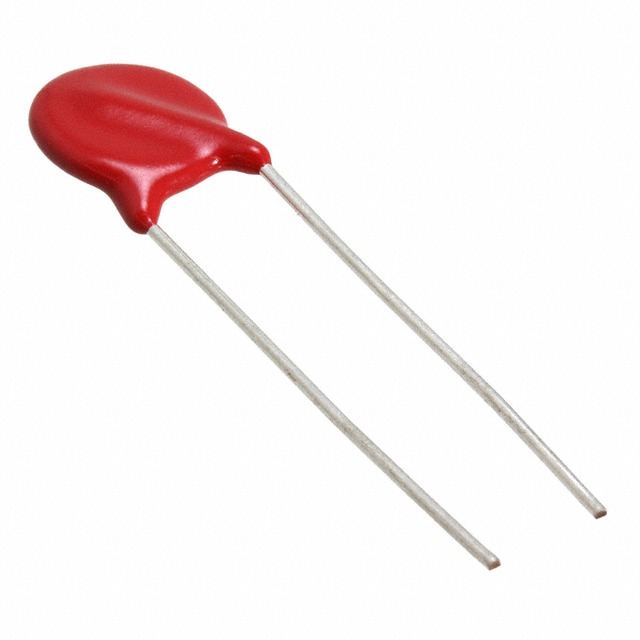

LITTELFUSE 压敏电阻 V10E30P

V10E30P概述

    LV UltraMOV® 系列径向引脚压敏电阻技术手册

    1. 产品简介


    LV UltraMOV®系列径向引脚压敏电阻由Littelfuse公司设计制造,是一款为直流电压应用提供电路保护的理想解决方案。本系列产品采用低电压设计,提供了高达10kA(8/20μs脉冲)的峰值浪涌电流额定值,能够有效保护设备免受雷击干扰、系统开关瞬态和电源异常快瞬态造成的损害。此外,它具有宽广的工作电压范围和多种尺寸选择,适用于LED照明、移动电话充电器、音频及视频设备、安全系统等多种应用场合。

    2. 技术参数


    工作环境
    - 环氧涂层:工作温度范围 -40°C 至 +85°C,存储温度范围 -40°C 至 +125°C
    - 酚醛涂层:工作温度范围 -40°C 至 +125°C,存储温度范围 -40°C 至 +150°C
    电气特性
    - 最大连续电压:交流电压范围 (VM(AC)RMS) 11至95V,直流电压范围 (VM(DC)) 14至125V
    - 峰值浪涌电流(8/20µs脉冲):500至10,000A
    - 非重复性能量能力(2ms脉冲):0.8至150J
    - 隔离电压能力:环氧涂层 2500V,酚醛涂层 800V
    - 绝缘电阻:>1,000 MΩ

    3. 产品特点和优势


    LV UltraMOV®系列具有以下显著优势:
    - 低电压设计:突破性的低电压压敏电阻设计,能够处理高达10kA的峰值浪涌电流。
    - 紧凑型设计:减少占板面积和体积需求,提高空间利用率。
    - 宽电压范围:适用于11V至125V的广泛电压范围。
    - 环保材料:无铅、无卤素且符合RoHS标准。
    - 高温工作能力:最高可承受125°C的工作温度。
    - 多样化的尺寸选择:提供5种尺寸选择:5mm、7mm、10mm、14mm和20mm。

    4. 应用案例和使用建议


    LV UltraMOV®系列广泛应用于各类电子产品中,如LED灯、手机充电器、安全系统和自动化控制设备等。以下是一些典型的应用案例及其使用建议:
    例子1:LED照明系统
    在LED照明系统中,为了防止高能瞬态干扰导致的损坏,建议将LV UltraMOV®系列压敏电阻安装在电路的输入端口。这不仅能够确保系统的长期稳定运行,还能提升整体的安全性。
    例子2:移动电话充电器
    对于移动电话充电器,由于输入电压范围较广,建议根据充电器的具体电压要求选择合适的压敏电阻型号,以确保最佳的保护效果。

    5. 兼容性和支持


    LV UltraMOV®系列10mm、14mm和20mm尺寸的产品经过UL认证,适用于美国和加拿大地区。所有环氧涂层产品在美国地区亦获得UL认证。对于使用中遇到的技术问题,Littelfuse公司提供了详尽的支持文档和资源,包括配件样品等,以帮助用户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    - Q: 产品的耐温范围是多少?
    - A: 环氧涂层产品的工作温度范围为-40°C至+85°C,存储温度范围为-40°C至+125°C;酚醛涂层产品的这些范围分别是-40°C至+125°C和-40°C至+150°C。
    - Q: 如何处理高压瞬态事件?
    - A: 对于高于85°C的工作温度环境,需要适当降低峰值浪涌电流和能量等级,具体降额幅度请参考产品手册。

    7. 总结和推荐


    LV UltraMOV®系列径向引脚压敏电阻凭借其独特的技术特点、广泛的适用范围和优良的性价比,在众多电子设备中展现出卓越的性能表现。无论是家用电器还是工业控制装置,这款产品都能提供出色的保护,确保系统的可靠性和安全性。因此,强烈推荐在需要高效、稳定电路保护的场合下使用该产品。

V10E30P参数

参数
压敏电压 47V
最大交流电压 30V
电路数 1
浪涌电流 2KA
最大压敏电压 517V
最小压敏电压 42.3V
能量 26J
不同频率时的电容 2.55nF@1MHz
最大直流电压 38V
长*宽*高 5mm(宽度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V10E30P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10E30P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10E30P V10E30P数据手册

V10E30P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.5141 ¥ 4.344
100+ $ 0.3242 ¥ 2.7396
250+ $ 0.2647 ¥ 2.2149
500+ $ 0.2354 ¥ 1.9699
1000+ $ 0.2109 ¥ 1.7646
3000+ $ 0.1799 ¥ 1.5052
5000+ $ 0.1682 ¥ 1.4073
库存: 2364
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
