V56ZS3P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 56V 500A 1 50.4V 616V 45V 35V 5.5J 2.15nF@1MHz 通孔安装 5mm(高度)
供应商型号: ZT-V56ZS3P
供应商: 海外现货
标准整包数: 1

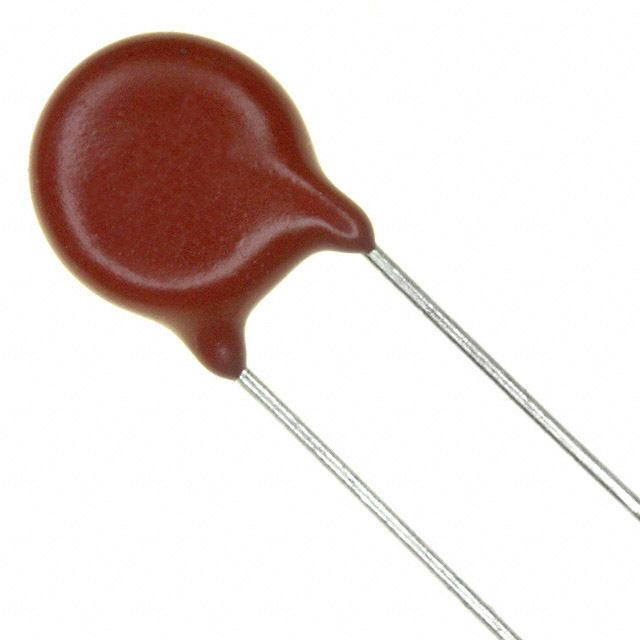

LITTELFUSE 压敏电阻 V56ZS3P

V56ZS3P概述

    ZA Series Metal-Oxide Varistors (MOVs)

    1. 产品简介


    ZA Series金属氧化物压敏电阻(MOVs)是一种用于低至中等电压电路和系统保护的径向引线型压敏电阻。这些装置广泛应用于电机控制、电信、电磁阀和电源电路,以保护电路板组件并确保数据完整性。ZA系列提供了五种型号尺寸:5mm、7mm、10mm、14mm 和 20mm,其直流电压范围为5.5V到615V。

    2. 技术参数


    以下是ZA系列的技术规格和性能参数:
    - 工作温度范围:操作环境温度范围-55°C至+85°C,储存温度范围-55°C至+125°C。
    - 最大额定电流:峰值脉冲电流(ITM)范围为50A至6500A。
    - 单脉冲能量范围:对于10/1000µs电流波(WTM),范围为0.1J至52J。
    - 额定电压:交流电压范围(VM(AC)RMS)为4V至460V,直流电压范围(VM(DC))为5.5V至615V。
    - 耐温系数:钳位电压(VC)的温度系数(aV)小于0.01%/°C。
    - 封装绝缘能力:高压测试(COATING Isolation Voltage Capability)可达2500V。

    3. 产品特点和优势


    ZA系列MOVs具有以下独特功能和优势:
    - 环保特性:无铅、无卤素且符合RoHS标准。
    - 宽广的工作电压范围:可以覆盖5.5V至615V的直流电压。
    - 非降额运行:在最高85°C环境温度下无需降额。
    - 多种型号尺寸:提供5种不同直径的型号(5mm、7mm、10mm、14mm 和 20mm),适用于不同的安装需求。
    - 径向引线封装:适合硬接线和PCB设计。
    - 标准引脚选项:有带状包装和散装包装可供选择。

    4. 应用案例和使用建议


    应用案例:ZA系列MOVs适用于多种电路和系统保护,包括电机控制、电信、电磁阀和电源电路。例如,在电机控制电路中,ZA系列能够有效吸收瞬态电压浪涌,保护敏感电子部件。
    使用建议:在高电流和高温环境中使用时,建议监测环境温度以确保不超过设备的最大额定值。此外,在快速连续出现瞬态电压时,需注意平均功率损耗不得超过设备的规格限制。

    5. 兼容性和支持


    ZA系列MOVs获得了多项认证,包括UL1449、CECC 42201-006、IEC 61051-1和IEC 61051-2等。制造商提供标准支持服务,包括在线资源和技术文档,方便用户查询和下载相关信息。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:设备过热导致性能下降。
    解决方案:确保设备工作环境温度不超过85°C,并合理分配负载以避免持续高负荷运行。
    - 问题2:瞬态电压处理不当导致损坏。
    解决方案:正确配置防护电路,确保瞬态电压浪涌被合理吸收和保护。

    7. 总结和推荐


    总结:ZA系列MOVs凭借其广泛的电压范围、环保材料和多功能适用性,在保护低至中等电压电路方面表现出色。其紧凑的设计和多种型号尺寸使其成为广泛应用的理想选择。
    推荐:基于其卓越的性能、可靠性和广泛的适用性,我们强烈推荐ZA系列MOVs用于需要瞬态电压保护的应用场合。无论是工业控制还是消费电子产品,ZA系列MOVs都是值得信赖的选择。

V56ZS3P参数

参数
压敏电压 56V
最小压敏电压 50.4V
能量 5.5J
不同频率时的电容 2.15nF@1MHz
电路数 1
最大压敏电压 616V
最大交流电压 35V
浪涌电流 500A
最大直流电压 45V
长*宽*高 5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V56ZS3P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V56ZS3P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V56ZS3P V56ZS3P数据手册

V56ZS3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
