HE722A0610

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Relay, 2Amp DPST He107-N
供应商型号: HE722A0610
供应商: Master
标准整包数: 10
LITTELFUSE 磁簧开关 HE722A0610

HE722A0610概述


    产品简介

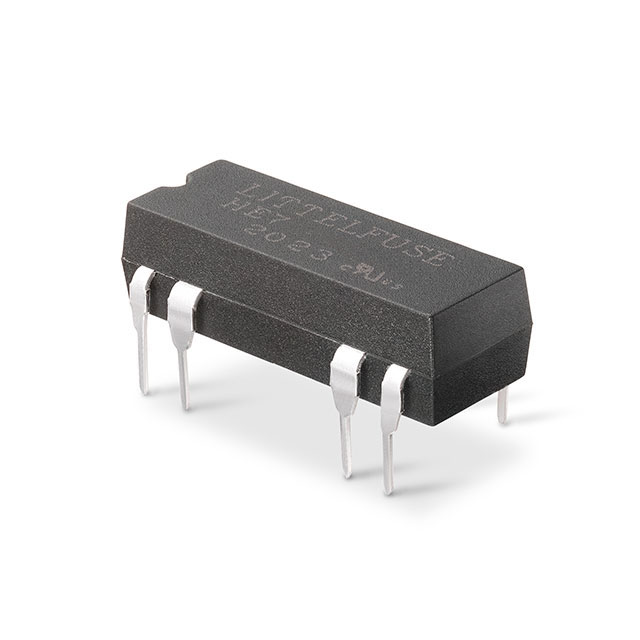

    Reed Relay HE700
    Littelfuse 的 HE700 是一款微型双列直插式继电器,适用于多种需要切换和控制电路的应用场景。它具有多种形式的触点配置,包括单极单掷(SPST-NO)、单极单掷高电压、双极双掷转换(SPDT-CO)和单极单掷常闭(SPST-NC)。HE700 继电器能够在高达 300VDC 的条件下进行切换,具备出色的稳定性和可靠性。

    技术参数


    触点类型和电气特性
    | 触点类型 | 功率(瓦特) | 开关电压(直流) | 开关电流(直流) |
    ||
    | SPST-NO | 10 | 300V | 0.5A |
    | SPST-NC | 5 | 265V | 0.35A |
    | SPDT-CO | 10 | 300V | 0.5A |
    | SPST-NO HV | 10 | 200V | 0.5A |
    操作和释放时间
    | 触点类型 | 操作时间(毫秒) | 释放时间(毫秒) |
    |
    | SPST-NO | ≤ 1.0 | ≤ 1.0 |
    | SPST-NC | ≤ 3.0 | ≤ 3.0 |
    | SPDT-CO | ≤ 1.0 | ≤ 1.0 |
    | SPST-NO HV | ≤ 1.0 | ≤ 1.0 |
    环境条件
    | 环境参数 | 操作温度范围(℃) | 存储温度范围(℃) |
    |
    | SPST-NO | -40 to +85 | -40 to +105 |
    | SPST-NC | -40 to +85 | -40 to +105 |
    | SPDT-CO | -40 to +85 | -40 to +105 |
    | SPST-NO HV | -40 to +85 | -40 to +105 |

    产品特点和优势


    HE700 主要特点和优势:
    - 灵活性和紧凑设计:支持多种触点配置,适合有限空间的应用需求。
    - 低功耗:与竞争产品相比,消耗功率更低,适合节能要求高的场合。
    - 密封保护:通过转移成型工艺提供最大组件保护,且开关接触点是完全密封的,能够抵抗环境影响。
    - 安全认证:UL 认证至 UL 508,适合作为工业控制开关使用。
    - 磁屏蔽选项:可选的外部磁屏蔽提高了产品的抗干扰能力。

    应用案例和使用建议


    应用场景:
    - 安全系统
    - 电信设备
    - 过程控制系统
    - 工业设备
    - 仪器仪表
    使用建议:
    - 在选择和使用 HE700 时,根据具体的应用环境选择合适的触点配置。
    - 对于高电压应用,应特别注意其额定电压值,避免超过最大额定电压。
    - 如需增加抗干扰能力,建议使用外部磁屏蔽选项。

    兼容性和支持


    兼容性:
    - HE700 与标准的双列直插式 (DIP) 插座兼容,易于安装和更换。
    - 可根据需求选择不同型号(如 HE721, HE722, HE751),适用于各种不同的应用场景。
    支持和服务:
    - Littelfuse 提供详细的技术文档和支持服务,包括安装指南、应用笔记和故障排除工具。
    - 用户可以通过联系 Littelfuse 获取更多关于产品认证和兼容性的信息。

    常见问题与解决方案


    常见问题:
    1. 操作时间过长:检查接线是否正确,确保电压和电流满足要求。
    2. 无法正常释放:检查接线是否存在短路,确认外部磁屏蔽是否安装正确。
    3. 触点熔焊:减少负载电流,确保不超过额定值。
    解决方案:
    - 操作时间过长:参考手册中的操作时间数据,确保电路和连接正确无误。
    - 无法正常释放:检查是否有异常电流流动,必要时更换外部磁屏蔽。
    - 触点熔焊:逐步降低负载电流,直到达到额定范围内。

    总结和推荐


    综合评估:
    Littelfuse 的 HE700 继电器是一款功能强大且可靠的微型继电器。其灵活的触点配置、低功耗、高环境适应性和安全认证使其成为众多应用场合的理想选择。特别是在安全系统、工业控制和电信设备等领域,HE700 能够提供卓越的性能和可靠的操作。
    推荐使用:
    鉴于 HE700 在紧凑设计、低功耗和高可靠性方面的出色表现,我们强烈推荐将其用于需要高性能继电器的各类应用中。同时,建议在实际应用中仔细选择和测试相关参数,以确保最佳性能和长期稳定性。

HE722A0610参数

参数
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE722A0610厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE722A0610数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE722A0610 HE722A0610数据手册

HE722A0610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.4725 ¥ 23.0363
50+ $ 2.2236 ¥ 20.3371
100+ $ 2.1146 ¥ 19.3402
200+ $ 2.1146 ¥ 19.3402
库存: 10
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 230.36
