PLM9805

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-PLM9805
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 PLM9805

PLM9805概述

    PLM系列电压监控继电器技术手册解析

    1. 产品简介

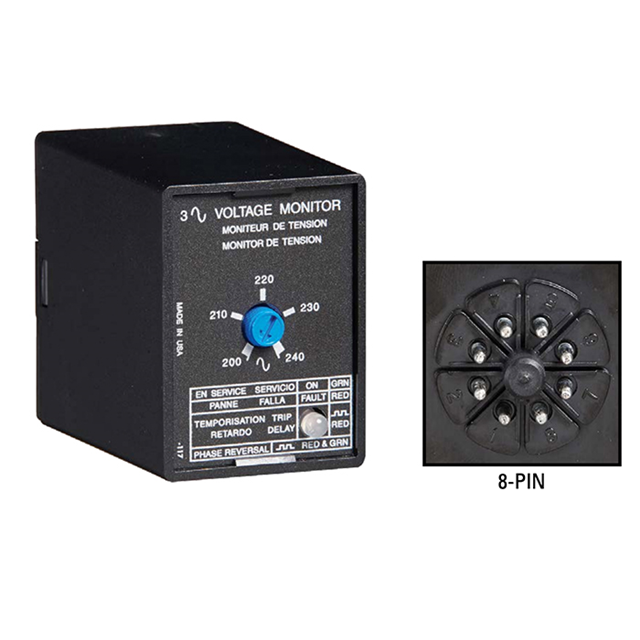

    PLM系列电压监控继电器是一款三相电压监控装置,可连续监测每个相位的电压。它能够适应三角形(Delta)和星形(Wye)系统,无需连接到中性线。此继电器可以保护设备免受欠压、电压不平衡、相位丢失和相位反转的影响,且在再生电压存在的情况下仍能确保保护功能。

    2. 技术参数


    | 参数 | 描述 |

    | 线电压类型 | 三相三角形或星形,无需中性线连接 |
    | 操作电压范围 | 200-240VAC(240V型号)、360-430VAC(380V型号)、400-480VAC(480V型号) |
    | 频率 | 50/100Hz |
    | 功耗 | 240V型号约为2W,380-480V型号约为3W |
    | 低电压与电压不平衡 | 电压检测,延迟跳闸及自动复位 |
    | 低电压跳闸点 | 调整后线电压的88%-92% |
    | 复位电压 | 跳闸电压的正3% |
    | 电压不平衡跳闸点 | 工厂设定为4%-8%,复位点为-0.7%不平衡 |
    | 跳闸延时范围 | 工厂设定为2-20秒,容差±15% |
    | 相位反转与相位丢失 | 响应时间≤200ms,相位丢失>35%不平衡 |
    | 输出 | 继电器形式,隔离型,SPDT触点,额定10A,电阻负载240VAC、277VAC最大;1/2马力@240VAC;1/4马力@120VAC |
    | 寿命 | 机械寿命1x10^7,电气寿命1x10^5 |
    | 保护等级 | IEEE C62.41-1991 Level B |
    | 隔离电压 | ≥2500VRMS输入到输出 |
    | 环境温度范围 | 工作/储存温度:-40°C至60°C / -40°C至85°C |
    | 尺寸 | 高度81.3mm(3.2英寸),宽度60.7mm(2.39英寸),深度45.2mm(1.78英寸) |
    | 重量 | 约125克(4.4盎司) |

    3. 产品特点和优势


    - 快速安装:八针安装,体积小,适用于各种尺寸的控制面板,可替代数百种竞争性零件。
    - 专有微控制器电路:实时监测单相、低压、高压、电压不平衡和相序错误。
    - LED诊断:绿色表示正常,红色表示故障,便于故障排查。
    - 隔离SPDT触点:允许控制交流电压下的负载。
    - 可调标称电压设置点:根据特定应用调整电压以优化保护。
    - 简单三线连接:适用于三角形或星形系统,灵活性强。
    - 安全合规性:符合电梯、扶梯、人行道等的ASME A17.1 Rule 210.6标准,以及电机和发电机的NEMA MG1 14:30、14:35标准,以及浪涌和电压保护的IEEE C62.41-1991 Level B标准。

    4. 应用案例和使用建议


    应用场景:电梯、扶梯、人行道、电动机、发电机、以及其他需要电压监控的电力系统。
    使用建议:
    - 在安装前,请仔细检查所有三个相位的接线、电压和相序,确保正确。
    - 若发生相序错误,可以通过交换任意两个线电压连接来纠正。
    - 定期检查和测试,确保继电器的可靠性和准确性。

    5. 兼容性和支持


    - 兼容性:与各种控制系统和设备兼容。
    - 支持服务:提供技术支持和保修服务,如有需要,可拨打800-843-8848获取定制产品咨询。

    6. 常见问题与解决方案


    - 问题1:PLM未能激活(红色LED闪烁)
    - 解决方案:检查所有三个相位的接线、电压和相序,必要时交换任意两个线电压连接。

    - 问题2:PLM在通电时未激活(红色LED常亮)
    - 解决方案:确认PLM安装正确且接线无误。
    - 问题3:LED闪烁绿色/红色
    - 解决方案:检查并更正相序。

    7. 总结和推荐


    PLM系列电压监控继电器具备多种独特功能和优势,特别适合电梯、扶梯等关键电力系统的安全监控。其紧凑的设计、高可靠性以及广泛的安全认证使其在市场上具有较强的竞争力。对于需要精密电压监控的应用,推荐使用这款继电器。
    通过上述技术手册的解析,我们可以清楚了解PLM系列电压监控继电器的技术细节、应用场景及其独特优势。这些信息有助于选择最适合您需求的产品,并进行正确的安装和维护。
