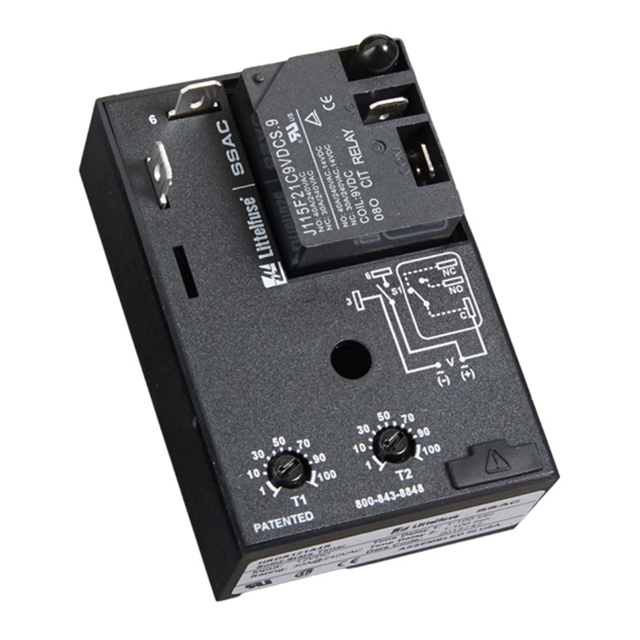

HRDR121A4R

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-HRDR121A4R
供应商: Mouser
标准整包数: 1
LITTELFUSE 其他工具 HRDR121A4R

HRDR121A4R概述

    HRDR系列时延继电器技术手册

    产品简介


    HRDR系列时延继电器结合了电磁继电器和微控制器定时电路,提供广泛的电压范围(12V至230V)以及五种可选的时间延迟范围。其具有±0.5%的重复精度,适用于压缩机、泵、电机、加热器和照明等重负载的直接控制。此外,该继电器还具备旁路/复位开关选项,允许操作员中断正常循环序列并使输出继电器得电。它是OEM应用的理想选择。

    技术参数


    - 电压范围: 12V至230VDC/AC
    - 时间延迟范围: 100ms至1000s
    - 重复精度: ±0.5%
    - Tolerance: ±5%
    - 复位时间: ≤150ms
    - 输入电压容忍度:
    - 12VDC & 24VDC: -15% - 20%
    - 24至230VAC: -20% - 10%
    - 交流线频率: 50/60 Hz
    - 功率消耗: AC ≤4VA; DC ≤2W
    - 输出类型: 电磁继电器,SPDT型,非隔离
    - 负载能力:
    - 一般用途: 125/240VAC, 30A (NO),15A (NC)
    - 电阻负载: 125/240VAC, 30A (NO),15A (NC)
    - 直流负载: 28VDC, 20A (NO),10A (NC)
    - 寿命:
    - 机械: 1x10^6次
    - 电气: 1x10^5次,3x10^4次,6,000次
    - 保护等级: 浪涌保护符合IEEE C62.41-1991 Level A标准
    - 封装: 封装式电路
    - 介电强度: ≥2000V RMS(端子到安装表面)
    - 绝缘电阻: ≥100 MΩ
    - 极性保护: 直流单元反向极性保护

    产品特点和优势


    - 高重复精度: ±0.5%
    - 紧凑且低成本设计: 灵活适用于OEM应用
    - 30A, SPDT, NO输出触点: 允许直接操作重负载设备
    - 封装式保护: 防止冲击、振动和湿度
    - 独立调整时间和间隔: 提供更灵活的定时选项
    - 旁路/复位开关: 允许操作员中断定时序列并使输出继电器得电

    应用案例和使用建议


    应用案例: 在工业自动化系统中,HRDR系列继电器可以用于压缩机、泵等设备的循环控制。例如,在制冷系统的控制中,HRDR继电器可以在压缩机停机后设置一段固定的启动延迟时间,确保系统稳定运行。
    使用建议: 在安装过程中,应确保所有接线正确连接,并遵循制造商提供的安装指南。如果需要远程调节时间延迟,可以考虑使用Versa-Pot配件。此外,为了提高系统的可靠性,建议定期检查继电器的工作状态,并根据需要进行校准。

    兼容性和支持


    HRDR系列继电器具有广泛的电压兼容性,并可与多种负载设备兼容。Littelfuse公司提供了丰富的配件支持,包括Versa-Pot、Versa-Knob等,以增强设备的功能和易用性。此外,Littelfuse还提供技术支持和维修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 检查电源并确认其在规定的电压范围内 |
    | 继电器无法得电 | 检查接线是否正确,并确保输入电压正常 |
    | 输出负载电流过大 | 更换更大容量的继电器或增加外部保护装置 |

    总结和推荐


    综上所述,HRDR系列时延继电器是一款高性能、多功能的电子元器件,适用于多种工业应用场景。其高重复精度、灵活性、耐用性和简便的操作使其成为OEM应用的理想选择。强烈推荐给需要可靠、高效控制系统的设计工程师和系统集成商。如果您没有找到所需型号,请联系Littelfuse获取定制产品支持。

HRDR121A4R参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HRDR121A4R厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HRDR121A4R数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE HRDR121A4R HRDR121A4R数据手册

HRDR121A4R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 134.5356 ¥ 1136.8258
10+ $ 100.2564 ¥ 847.1666
25+ $ 95.1615 ¥ 804.1147
50+ $ 91.308 ¥ 771.5526
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1136.82
