KRDR121A1

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRDR121A1
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KRDR121A1

KRDR121A1概述

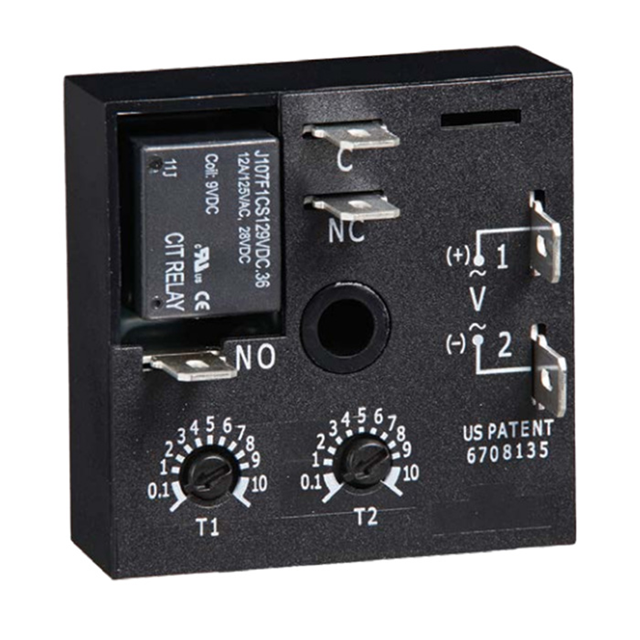

    KRDR系列紧凑型延时继电器产品手册

    产品简介


    KRDR系列是一款紧凑型延时继电器,尺寸仅为2英寸(50.8毫米)见方。该系列以其固态定时电路提供出色的重复精度和稳定性而闻名。采用封装技术保护,确保在冲击、振动和湿度环境下仍能正常工作。KRDR系列是专为OEM应用设计的经济型循环定时器,其小体积、隔离性、可靠性和长寿命使其在众多工业应用中大放异彩。

    技术参数


    - 时间延迟范围: 0.1秒至1000分钟,可调范围为6种或固定。
    - 重复精度: ±0.5% 或 20毫秒(取最大值)。
    - 工厂校准容差: ≤±5%。
    - 复位时间: ≤150毫秒。
    - 输入电压: 12伏直流、24伏直流或交流、110伏直流、120或230伏交流。
    - 电源消耗: 交流≤2VA;直流≤2W。
    - 输出形式: 隔离继电器触点,SPDT形式。
    - 额定值: (在40°C下)125伏交流10安培电阻负载;230伏交流/28伏直流5安培电阻负载;1/4马力@125伏交流。
    - 最大切换电压: 250伏交流。
    - 机械/电气寿命: 1×10^7次/1×10^5次。
    - 封装电路: 封装。
    - 隔离电压: ≥1500伏交流输入至输出。
    - 绝缘电阻: ≥100兆欧。
    - 温度范围: 工作/存储温度:-20°C至60°C/-40°C至85°C。
    - 湿度: 相对湿度95%,非凝结状态。
    - 重量: 约2.6盎司(74克)。

    产品特点和优势


    - 紧凑设计及独立调节:该系列能够灵活适应OEM应用需求,并降低组件和劳动力成本。
    - 微控制器控制:具有±0.5%的重复精度,工厂校准容差为±5%。
    - 隔离SPDT输出触点:适用于交流或直流电压的控制负载。
    - 封装防护:保护继电器不受冲击、振动和湿度的影响。

    应用案例和使用建议


    该继电器可以广泛应用于自动控制系统中,如家电、工业机械、楼宇自动化等领域。例如,在家电中,可以用于控制电饭煲加热时间,通过设定适当的T1和T2时间来实现延时开关功能。
    使用建议:
    - 确保按照手册中的接线图正确连接。
    - 在极端温度和湿度条件下使用时,应考虑适当的防护措施。
    - 定期检查和维护以保证最佳性能。

    兼容性和支持


    - 该系列产品支持多种电压和频率,如12伏直流、24伏直流或交流、110伏直流、120或230伏交流。
    - 提供一系列配件,如安装支架、快速连接端子等,以便于安装和维护。
    - 厂商提供电话支持服务,如有任何疑问可随时联系:800-843-8848。

    常见问题与解决方案


    - Q: 如何调整T1和T2时间?
    A: 旋转调节旋钮以调整T1和T2的时间。

    - Q: 如何复位继电器?
    A: 断开输入电压,使输出和时间延迟复位,并将序列重置到初始状态。

    - Q: 输出触点能否处理感性负载?
    A: 不推荐用于感性负载,可能会影响继电器的使用寿命和性能。

    总结和推荐


    总体而言,KRDR系列紧凑型延时继电器具备优良的设计、高精度和稳定性,特别适合需要精确时间控制的应用场合。其多样化的型号选择和良好的兼容性使其成为众多OEM应用的理想选择。建议在选购前仔细阅读技术手册,以确保符合具体应用的需求。

KRDR121A1参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDR121A1厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
