首页  >  产品百科  >  V10P23P

V10P23P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 36V 2KA 1 32.4V 396V 28V 23V 12J 3.2nF@1MHz 通孔安装 5mm(宽度)
供应商型号: ZT-V10P23P
供应商: 海外现货
标准整包数: 1

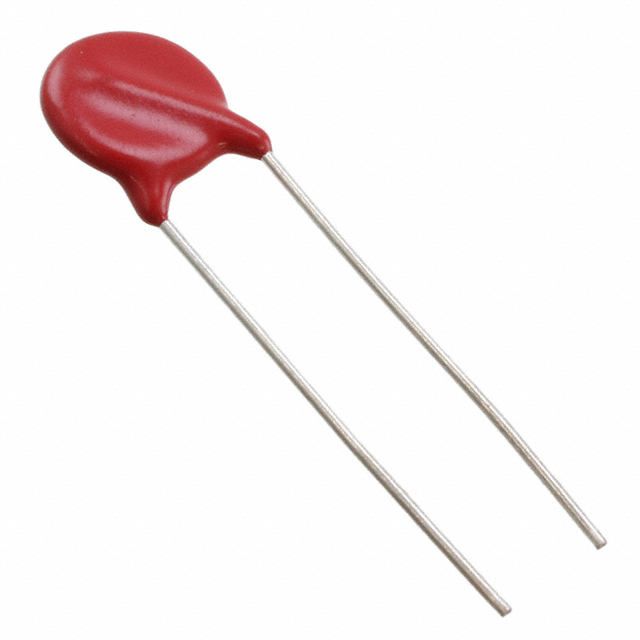

LITTELFUSE 压敏电阻 V10P23P

V10P23P概述

    LV UltraMOV® 系列径向引脚压敏电阻技术手册

    1. 产品简介


    LV UltraMOV®系列是Littelfuse推出的径向引脚压敏电阻产品,专为直流电压应用提供电路保护解决方案。这些压敏电阻在设计上突破了低电压领域的瓶颈,能够在高达10 kA(8/20 μs脉冲)的峰值浪涌电流下保持高可靠性,适用于LED灯、无绳电话、音频和视频设备、移动电话充电器、安全系统、消防报警系统、工业控制系统接触继电器等多种应用场景。

    2. 技术参数


    - 电气特性:AC电压范围(VM(AC)RMS)为11到95 V,直流电压范围(VM(DC))为14到125 V。
    - 浪涌能力:非重复性浪涌电流(ITM)范围为500到10,000 A;非重复性能量能力(WTM)范围为0.8到150 J。
    - 温度范围:环氧涂层的工作环境温度范围为-40°C到+85°C,酚醛涂层的工作环境温度范围为-40°C到+125°C。存储温度范围则分别为-40°C到+125°C(环氧涂层)和-40°C到+150°C(酚醛涂层)。
    - 隔离电压能力:环氧涂层的高压绝缘封装能力为2500 V,酚醛涂层的高压绝缘封装能力为800 V。

    3. 产品特点和优势


    LV UltraMOV®系列产品提供了多项独特功能:
    - 低功耗:平均瞬态功率耗散不超过0.2 W、0.25 W、0.4 W、0.6 W或1 W(分别对应5 mm、7 mm、10 mm、14 mm和20 mm型号)。
    - 高可靠性:10 mm、14 mm和20 mm型号获得了UL和TUV认证。
    - 广泛适用性:提供5种尺寸选择(5 mm、7 mm、10 mm、14 mm和20 mm),能够适应不同的应用需求。
    - 宽电压范围:从14 V到125 V,满足多种直流电压应用场景的需求。

    4. 应用案例和使用建议


    LV UltraMOV®系列产品被广泛应用于各类电子设备中,如LED灯、无绳电话、音频和视频设备等。在这些应用中,LV UltraMOV®能够有效地保护设备免受过电压冲击,提升系统的稳定性和耐用性。例如,在LED照明系统中,LV UltraMOV®可以用于防止电压波动导致的损坏;在移动电源适配器中,它能有效吸收瞬态电压,保护内部电路。为了确保最佳性能,建议在安装时注意压敏电阻的电压范围,确保与设备工作电压匹配,以避免因过载而导致的失效。

    5. 兼容性和支持


    LV UltraMOV®系列产品提供了广泛的型号选择,可满足不同设备的需求。此外,所有环氧涂层产品(所有尺寸)均获得美国UL认证。厂商提供了详细的技术支持,以帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    1. Q: 如何确定合适的压敏电阻型号?
    - A: 选择与设备工作电压匹配的压敏电阻,确保其电压范围(VM(AC)RMS或VM(DC))覆盖设备的工作电压。

    2. Q: 压敏电阻如何影响设备的功耗?
    - A: 使用时应注意瞬态功率耗散(最高分别为0.2 W、0.25 W、0.4 W、0.6 W或1 W),以确保不会超过推荐的最大值,以免损坏设备。
    3. Q: 压敏电阻的最大连续工作温度是多少?
    - A: 对于环氧涂层的压敏电阻,最大连续工作温度为85°C;对于酚醛涂层的压敏电阻,则为125°C。

    7. 总结和推荐


    LV UltraMOV®系列径向引脚压敏电阻凭借其卓越的性能和广泛的适用性,成为市场上极具竞争力的产品之一。其宽泛的电压范围、高浪涌承受能力和良好的电气特性使其在众多应用场景中表现出色。因此,无论是家用电器还是工业设备,LV UltraMOV®都是一个值得信赖的选择。鉴于其出色的性能和可靠的支持服务,强烈推荐使用LV UltraMOV®系列压敏电阻来增强电子设备的抗过电压保护。

V10P23P参数

参数
压敏电压 36V
最大直流电压 28V
最小压敏电压 32.4V
浪涌电流 2KA
电路数 1
不同频率时的电容 3.2nF@1MHz
能量 12J
最大交流电压 23V
最大压敏电压 396V
长*宽*高 5mm(宽度)
安装方式 通孔安装
包装方式 散装

V10P23P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P23P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P23P V10P23P数据手册
