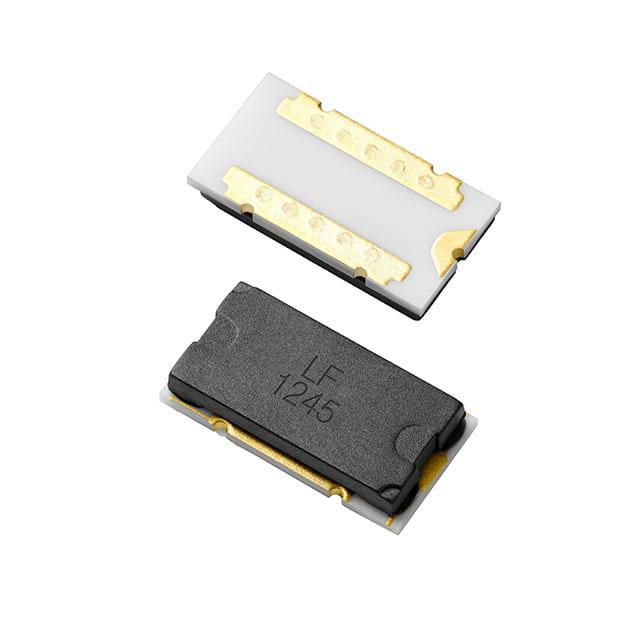

ITV4030L1212NR

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 12A 焊接安装,贴片安装 4mm(长度)*3mm(高度)
供应商型号: 650-ITV4030L1212NR
供应商: Mouser
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 ITV4030L1212NR

ITV4030L1212NR概述

    POLYSWITCH® Battery Protector ITV4030 系列技术手册

    1. 产品简介


    POLYSWITCH® Battery Protector ITV4030 系列是一种三端表面贴装电池保护器,设计用于防止过电流和过电压(过充电)现象。该产品采用了内置的保险丝元件,当检测到过电流时会自动切断电路。此外,还内置了一个加热器,一旦IC或FET检测到过电压,加热器将产生热量以熔断保险丝。
    主要应用领域:
    - 笔记本电脑
    - 手机
    - 相机
    - 超极本
    - 平板电脑
    - 汽车应用
    - 打印机
    - 安防系统
    - 动力工具
    - 紧急呼叫设备

    2. 技术参数


    电流容量:
    - 额定电流下的100%
    - 切断时间小于1分钟(200%额定电流)
    中断电流:
    - 在通电状态下的5倍额定电流
    - 时间为5ms(通电),995ms(断电)
    - 重复寿命达到10,000次
    电气特性:
    - 最大直流断开电压:36V
    - 最大断开电流:50A
    - 电阻值:加热器(Rheater)约为0.6Ω至1.5Ω;保险丝(Rfuse)约为0.0085mΩ至0.018mΩ
    工作环境:
    - 储存温度范围:0℃至35℃,湿度≤70%RH
    - 运行温度范围:-10℃至+65℃
    - 电源温度范围:-25℃至+85℃

    3. 产品特点和优势


    - 快速响应
    - 防护过电流和过充电
    - 表面贴装设计,适用于多种电子设备
    - 无卤素环保材料

    4. 应用案例和使用建议


    应用案例:
    该保护器广泛应用于消费类电子产品,如手机、笔记本电脑和相机。对于汽车应用,它可以确保电源系统的稳定运行。
    使用建议:
    1. 在安装前请仔细阅读技术手册中的安装指南。
    2. 避免使用腐蚀性的清洁剂清洗设备。
    3. 确保周围的化合物与保护器之间至少保持0.1mm间距。

    5. 兼容性和支持


    该产品适用于各种标准的PCB布局和焊接工艺。它可以通过再流焊、蒸汽相焊接或热风焊接等多种方式进行焊接。Littelfuse公司提供全面的技术支持和售后保障。

    6. 常见问题与解决方案


    Q1: 清洗过程中如何避免损坏?
    A1: 不要对安装后的POLYSWITCH® Battery Protector进行超声波清洗或浸入式清洗。避免接触任何清洁溶液,否则可能影响其性能。
    Q2: 如何处理过电流或过电压故障?
    A2: 在发生过电流或过电压故障后,应立即断开电源并检查设备。如有必要,请联系技术支持或维修服务。

    7. 总结和推荐


    总结:
    该POLYSWITCH® Battery Protector ITV4030系列保护器具有快速响应、可靠保护和环保特性,特别适合于便携式电子设备和汽车应用。其广泛的兼容性使其成为市场上的热门选择。
    推荐:
    鉴于其高效能和可靠性,我们强烈推荐此款保护器用于各类需要过电流和过电压防护的应用场景。

ITV4030L1212NR参数

参数
保险丝类型 -
额定电流 12A
保险丝座类型 -
长*宽*高 4mm(长度)*3mm(高度)
安装方式 焊接安装,贴片安装
包装方式 卷带包装

ITV4030L1212NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ITV4030L1212NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE ITV4030L1212NR ITV4030L1212NR数据手册

ITV4030L1212NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5075 ¥ 29.6384
5+ $ 3.1395 ¥ 26.5288
10+ $ 2.871 ¥ 24.26
50+ $ 2.4732 ¥ 20.8985
100+ $ 2.322 ¥ 19.6209
250+ $ 2.2032 ¥ 18.617
500+ $ 2.1168 ¥ 17.887
2500+ $ 1.995 ¥ 16.8578
库存: 6790
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.63
